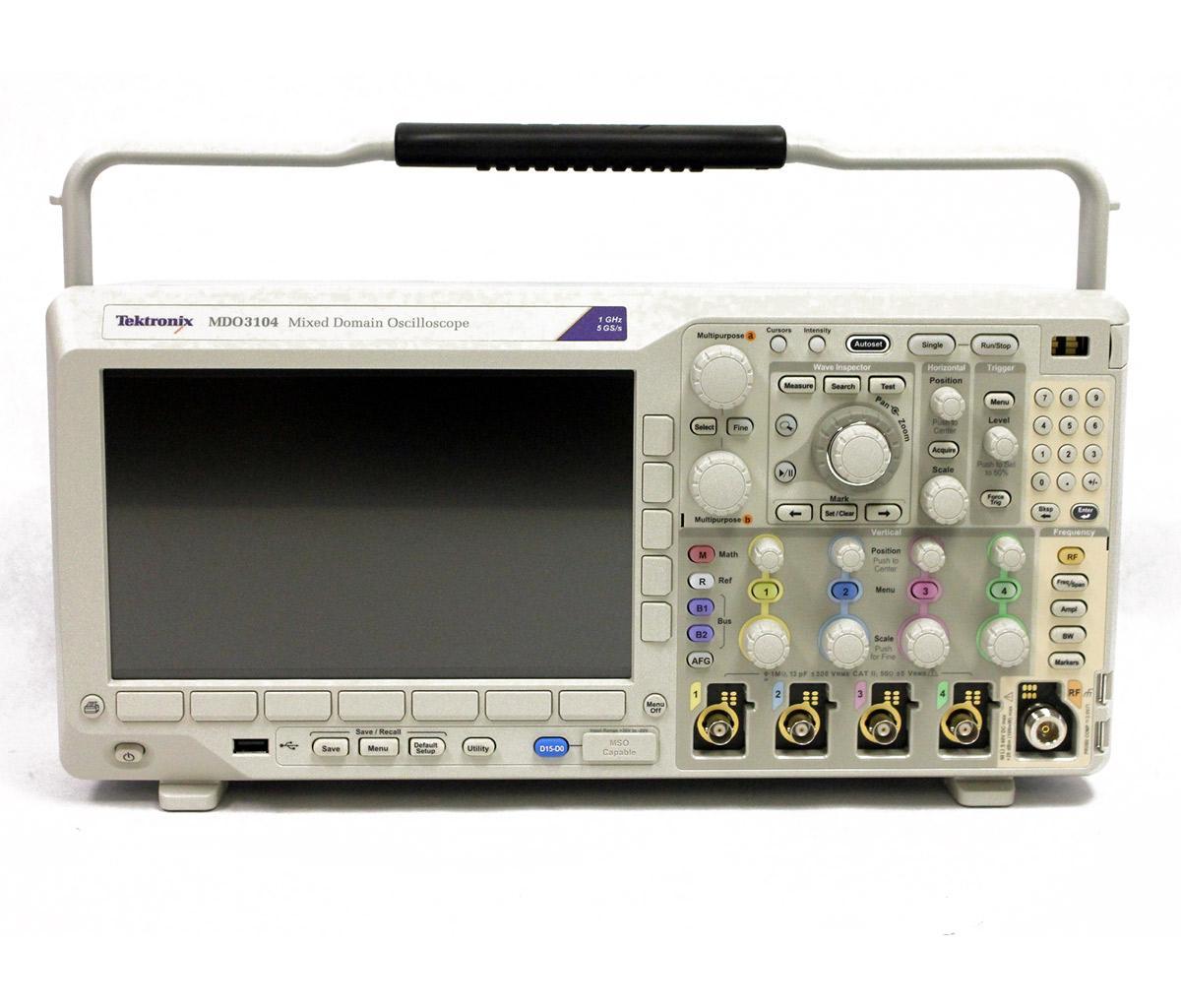

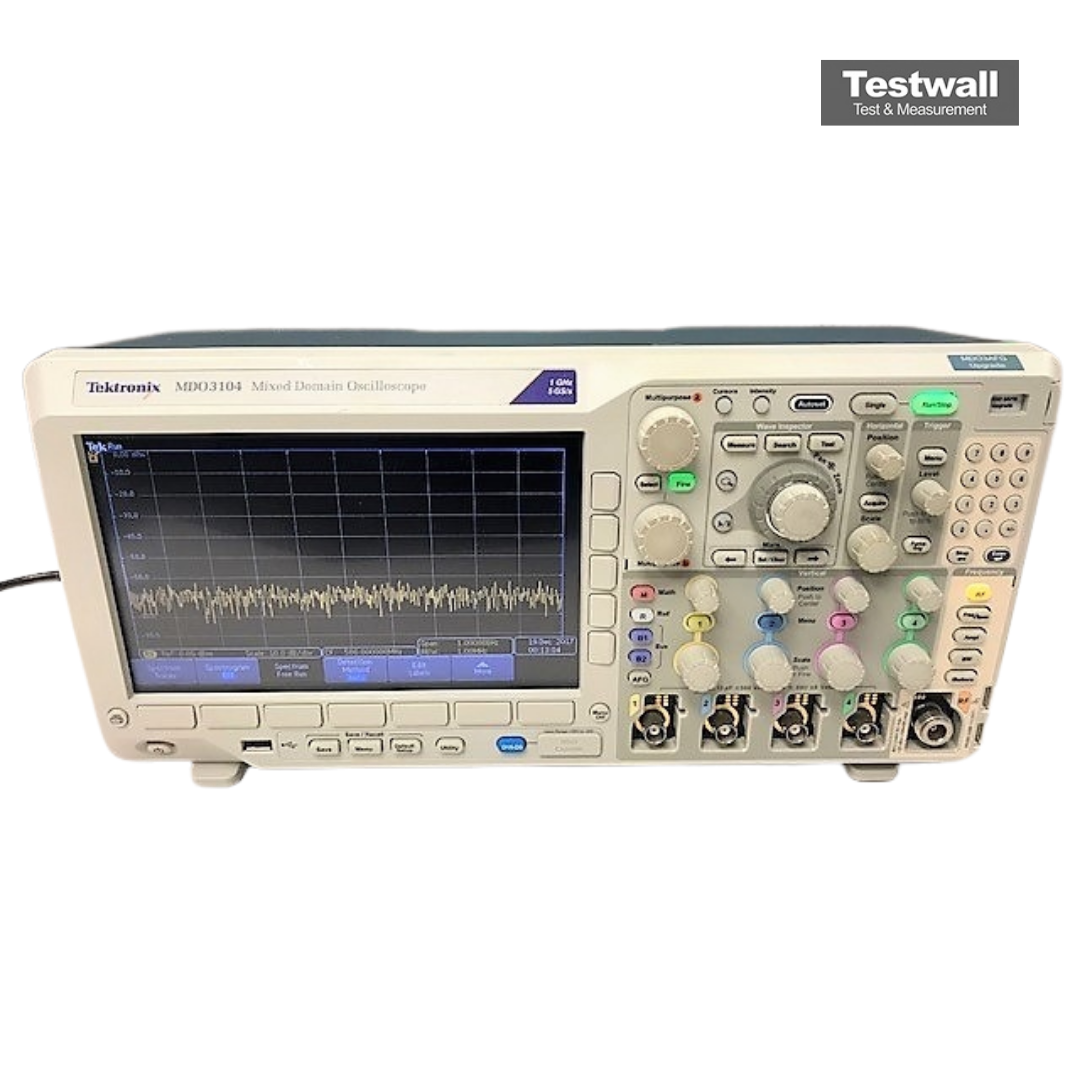

Tektronix MDO3104
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies analogiques | 4 |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 10 millions de points |
| Résolution verticale | 8 bits |
| Bande passante de l'analyseur de spectre RF | 3 GHz |
| Taille de l'écran | 9 pouces (228,6 mm), écran tactile capacitif |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Voies numériques (optionnel) | 16 voies logiques (avec sonde optionnelle P6316) |
| Connectivité | USB, LAN (Ethernet), Wi-Fi (optionnel) |
Tektronix MDO3104 Options:
Options available for the Tektronix MDO3000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO3104 - MDO3AFG - Built-in 50 MHz arbitrary/function generator
- MDO3104 - MDO3MSO - Mixed signal option, 16 digital channels
- MDO3104 - MDO3SA - Extend spectrum analyzer input to 9 kHz - 3 GHz
- MDO3104 - MDO3SEC - Enhanced security
- MDO3104 - MDO3AERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MDO3104 - MDO3AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO3104 - MDO3AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO3104 - MDO3COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO3104 - MDO3EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO3104 - MDO3FLEX - FlexRay serial triggering and analysis
- MDO3104 - MDO3USB - USB 2.0 serial triggering and analysis
- MDO3104 - MDO3LMT - Limit and mask testing
- MDO3104 - MDO3PWR - Power measurement and analysis
Le Tektronix MDO3104 est un oscilloscope à 4 canaux avec une bande passante de 1 GHz, un taux d'échantillonnage de 5 GS/s et une mémoire d'enregistrement de 10 M. Il intègre un analyseur de spectre de 1 GHz (extensible à 3 GHz) et prend en charge 16 canaux numériques en option MSO. Ce modèle 6-en-1 inclut un analyseur logique, un générateur de fonctions arbitraires, un analyseur de protocoles et un voltmètre/compteur numérique.
Idéal pour la conception de systèmes embarqués, le MDO3104 offre une vitesse de capture de plus de 280 000 formes d'onde/s, un support étendu des protocoles série et 13 formes d’onde avec une bande passante de 50 MHz.
Testwall peut fournir le Tektronix MDO3104 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Contactez-nous pour l'étalonnage ou la réparation du Tektronix MDO3104.
