Tektronix

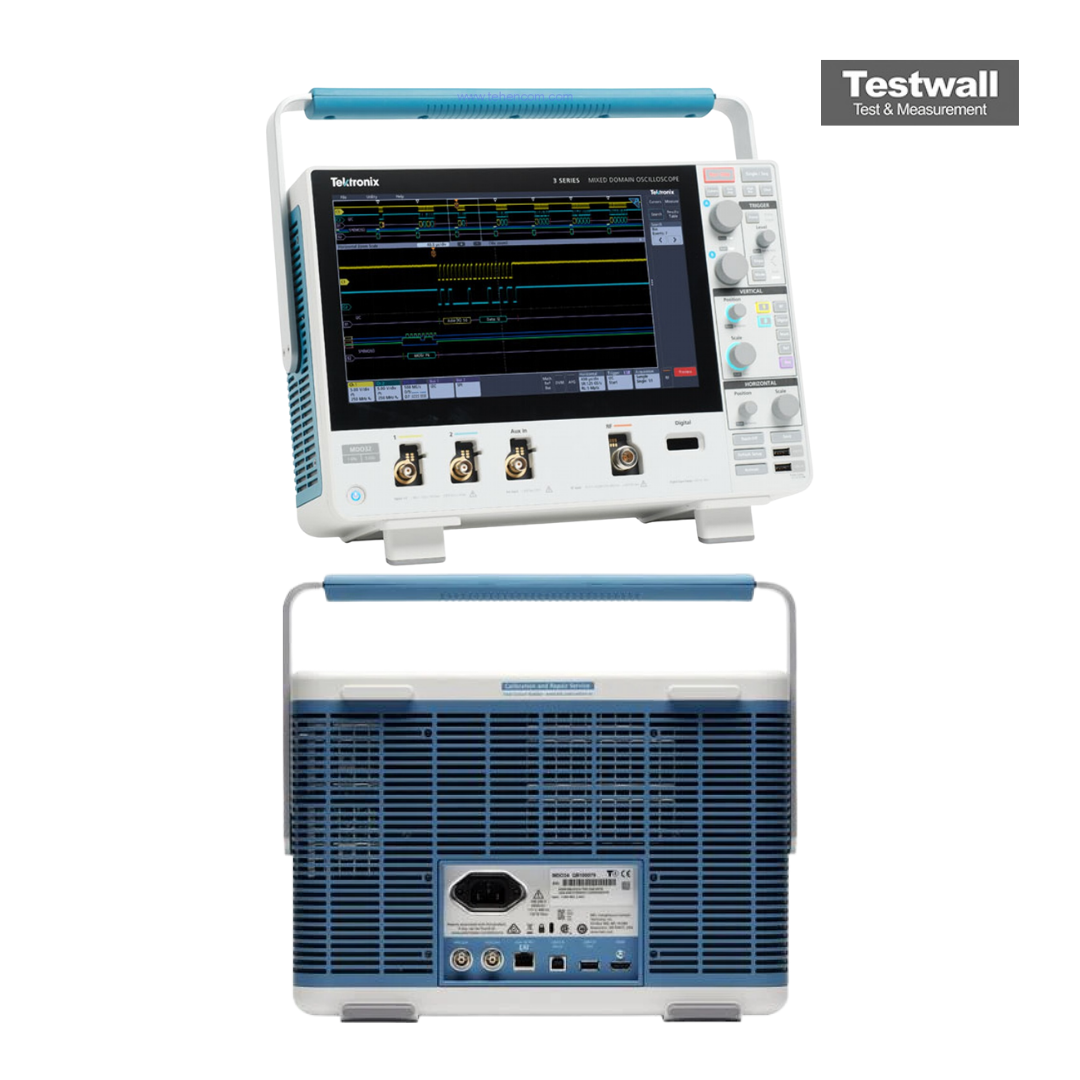

Tektronix MDO32
Oscilloscope, Up to 1 GHz (Optional), 2 Ch., 5 GS/s (16 Ch. Optional)
100 MHz Bande passante
2 voies Nombre de voies analogiques
2,5 GS/s Taux d'échantillonnage
10 M points Longueur d'enregistrement
12 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 100 MHz |
| Nombre de voies analogiques | 2 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 M points |
| Résolution verticale | 12 bits |
| Écran | Écran tactile LCD couleur 9 pouces (WVGA 800 x 480) |
| Analyseur de spectre RF intégré | Oui, jusqu'à 3 GHz |
| Nombre de voies numériques | 16 voies numériques (en option) |
| Générateur de formes d'ondes arbitraires (AFG) | Intégré, 50 MHz |
| Connectivité | USB, port LAN (LXI), sortie vidéo |
Tektronix MDO32 Options:
- MDO32 - MDO3AFG - Arbitrary function generator with 13 predefined waveforms and arbitrary waveform generation
- MDO32 - MDO3MSO - 16 digital channels; includes P6316 digital probe and accessories
- MDO32 - MDO3SA - Increase spectrum analyzer input frequency range to 9 kHz – 3 GHz and capture bandwidth to 3 GHz
- MDO32 - MDO3SEC - Enhanced instrument security to enable password protected control of turning on/off all instrument ports and instrument firmware update functionality
- MDO32 - Opt. A0 - North America power plug (115 V, 60 Hz)
- MDO32 - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO32 - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO32 - Opt. A3 - Australia power plug (240 V, 50 Hz)
- MDO32 - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- MDO32 - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MDO32 - Opt. A10 - China power plug (50 Hz)
- MDO32 - Opt. A11 - India power plug (50 Hz)
- MDO32 - Opt. A12 - Brazil power plug (60 Hz)
- MDO32 - Opt. A99 - No power cord
- MDO32 - Opt. L0 - English front panel label
- MDO32 - Opt. L1 - French front panel overlay
- MDO32 - Opt. L2 - Italian front panel overlay
- MDO32 - Opt. L3 - German front panel overlay
- MDO32 - Opt. L4 - Spanish front panel overlay
- MDO32 - Opt. L5 - Japanese front panel overlay
- MDO32 - Opt. L6 - Portuguese front panel overlay
- MDO32 - Opt. L7 - Simplified Chinese front panel overlay
- MDO32 - Opt. L8 - Traditional Chinese front panel overlay
- MDO32 - Opt. L9 - Korean front panel overlay
- MDO32 - Opt. L10 - Russian front panel overlay
- MDO32 - Opt. L99 - No manual, English front panel label
- MDO32 - Opt. C3 - Calibration Service 3 Years
- MDO32 - Opt. C5 - Calibration Service 5 Years
- MDO32 - Opt. D1 - Calibration Data Report
- MDO32 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO32 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO32 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MDO32 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MDO32 - Opt. R5 - Repair Service 5 Years (including warranty)
- MDO32 - MDO3AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MDO32 - MDO3AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MDO32 - MDO3AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- MDO32 - MDO3COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MDO32 - MDO3EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- MDO32 - MDO3FLEX - FlexRay Serial Triggering and Analysis Module
- MDO32 - MDO3USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MDO32 - MDO3PWR - Power Analysis Application Module
- MDO32 - MDO3LMT - Limit and Mask Testing Application Module
- MDO32 - MDO3BW2T32 - Bandwidth upgrade: 200 MHz to 350 MHz (MDO3022/MDO3032)
- MDO32 - MDO3BW2T52 - Bandwidth upgrade: 200 MHz to 500 MHz (MDO3022/MDO3032)
- MDO32 - MDO3BW2T102 - Bandwidth upgrade: 200 MHz to 1 GHz (MDO3022/MDO3032)
- MDO32 - MDO3BW3T52 - Bandwidth upgrade: 350 MHz to 500 MHz (MDO3032)
- MDO32 - MDO3BW3T102 - Bandwidth upgrade: 350 MHz to 1 GHz (MDO3032)
- MDO32 - MDO3BW5T102 - Bandwidth upgrade: 500 MHz to 1 GHz (MDO3052)
| Model | MDO32 |
|---|
L’oscilloscope Tektronix MDO32 propose des bandes passantes de 100 MHz à 1 GHz, avec une mise à niveau possible et un échantillonnage jusqu’à 5 GS/s. Il dispose d'une mémoire de 10 M sur tous les canaux, d’un taux de capture supérieur à 280 000 f/m/s et de sondes passives avec faible charge capacitive. Options : analyseur de spectre, générateur de fonctions arbitraires, canaux numériques.
Il prend en charge le décodage et le déclenchement de bus série comme I2C, SPI, USB 2.0, CAN, ARINC429. Voltmètre numérique et fréquencemètre inclus après enregistrement du produit.
Testwall peut fournir l'oscilloscope Tektronix MDO32 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d'une fiabilité et d'une qualité de service inégalées. Contactez-nous directement pour une calibration ou une réparation du Tektronix MDO32.
