Tektronix
Tektronix MDO34
Oscilloscope, 100 MHz - 1 GHz 4 Ch., 5 GS/s (16 Ch. Optional)
100 MHz (extensible jusqu'à 1 GHz avec option) Largeur de bande
4 voies Nombre de voies analogiques
2,5 GS/s Taux d'échantillonnage
10 M points par voie Longueur d'enregistrement
Oui, jusqu'à 3 GHz Analyseur de spectre RF intégré
| Attribut | Valeur |
|---|---|
| Largeur de bande | 100 MHz (extensible jusqu'à 1 GHz avec option) |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 M points par voie |
| Analyseur de spectre RF intégré | Oui, jusqu'à 3 GHz |
| Résolution verticale | 12 bits (en mode haute résolution) |
| Affichage | Écran tactile TFT couleur de 11,6 pouces (1920 x 1080 pixels) |
| Voies logiques numériques | 16 voies numériques (avec sonde optionnelle) |
| Connectivité | USB, LAN (Ethernet), Wi-Fi (en option) |
| Générateur de formes d'ondes intégré | Oui, générateur de fonctions arbitraires (AFG) intégré |
Tektronix MDO34 Options:
- MDO34 - MDO3AFG - Arbitrary function generator with 13 predefined waveforms and arbitrary waveform generation
- MDO34 - MDO3MSO - 16 digital channels; includes P6316 digital probe and accessories
- MDO34 - MDO3SA - Increase spectrum analyzer input frequency range to 9 kHz – 3 GHz and capture bandwidth to 3 GHz
- MDO34 - MDO3SEC - Enhanced instrument security to enable password protected control of turning on/off all instrument ports and instrument firmware update functionality
- MDO34 - Opt. A0 - North America power plug (115 V, 60 Hz)
- MDO34 - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO34 - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO34 - Opt. A3 - Australia power plug (240 V, 50 Hz)
- MDO34 - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- MDO34 - Opt. A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MDO34 - Opt. A10 - China power plug (50 Hz)
- MDO34 - Opt. A11 - India power plug (50 Hz)
- MDO34 - Opt. A12 - Brazil power plug (60 Hz)
- MDO34 - Opt. A99 - No power cord
- MDO34 - Opt. L0 - English front panel label
- MDO34 - Opt. L1 - French front panel overlay
- MDO34 - Opt. L2 - Italian front panel overlay
- MDO34 - Opt. L3 - German front panel overlay
- MDO34 - Opt. L4 - Spanish front panel overlay
- MDO34 - Opt. L5 - Japanese front panel overlay
- MDO34 - Opt. L6 - Portuguese front panel overlay
- MDO34 - Opt. L7 - Simplified Chinese front panel overlay
- MDO34 - Opt. L8 - Traditional Chinese front panel overlay
- MDO34 - Opt. L9 - Korean front panel overlay
- MDO34 - Opt. L10 - Russian front panel overlay
- MDO34 - Opt. L99 - No manual, English front panel label
- MDO34 - Opt. C3 - Calibration Service 3 Years
- MDO34 - Opt. C5 - Calibration Service 5 Years
- MDO34 - Opt. D1 - Calibration Data Report
- MDO34 - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO34 - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO34 - Opt. G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MDO34 - Opt. G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MDO34 - Opt. R5 - Repair Service 5 Years (including warranty)
- MDO34 - MDO3AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MDO34 - MDO3AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MDO34 - MDO3AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- MDO34 - MDO3COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MDO34 - MDO3EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- MDO34 - MDO3FLEX - FlexRay Serial Triggering and Analysis Module
- MDO34 - MDO3USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MDO34 - MDO3PWR - Power Analysis Application Module
- MDO34 - MDO3LMT - Limit and Mask Testing Application Module
- MDO34 - MDO3BW3T54 - Bandwidth upgrade from 350 MHz to 500 MHz (4-channel models)
- MDO34 - MDO3BW3T104 - Bandwidth upgrade from 350 MHz to 1 GHz (4-channel models)
- MDO34 - MDO3BW5T104 - Bandwidth upgrade from 500 MHz to 1 GHz (4-channel models)
| Model | MDO34 |
|---|

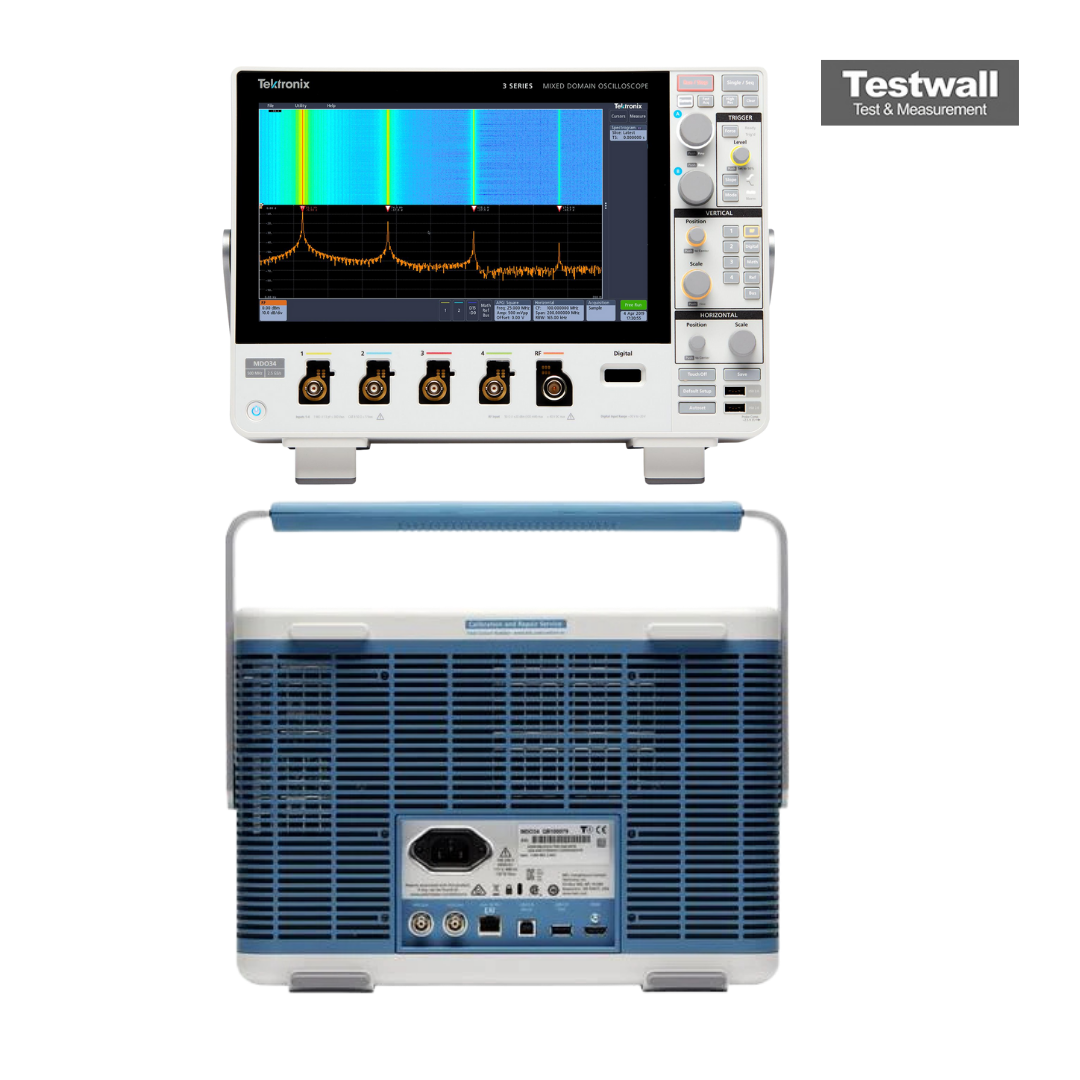

Le Tektronix MDO34 est un oscilloscope mixte de la série 3 compact avec 4 canaux analogiques, une bande passante de 100 MHz à 1 GHz, un taux d'échantillonnage de 2,5 GS/s (extensible à 5 GS/s) et une mémoire de 10M points. Il combine l'analyse RF, la logique numérique et le décodage de protocole dans un seul appareil.
Parfait pour le débogage des systèmes RF, numériques et mixtes, il dispose d’un écran tactile HD de 11,6″ et d’un générateur de fonctions en option.
Testwall peut fournir le Tektronix MDO34 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et un service de qualité. Veuillez nous contacter pour l'étalonnage ou la réparation du Tektronix MDO34.
