Tektronix
Tektronix MDO4000
Mixed Domain Oscilloscope , 100 GHz- 500 MHz BW, 4+16 CH
Jusqu'à 1 GHz Largeur de bande
4 voies Nombre de voies analogiques
5 GS/s Taux d'échantillonnage
20 millions de points Longueur d'enregistrement
Oui, plage de fréquences de 9 kHz à 3 GHz Analyseur de spectre RF intégré
| Attribut | Valeur |
|---|---|
| Largeur de bande | Jusqu'à 1 GHz |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 20 millions de points |
| Analyseur de spectre RF intégré | Oui, plage de fréquences de 9 kHz à 3 GHz |
| Nombre de voies numériques | 16 voies logiques (optionnel) |
| Taille de l'écran | Écran couleur 10,4 pouces (264 mm) |
| Résolution verticale | 8 bits |
| Protocoles de décodage série supportés | I²C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, MIL-STD-1553, USB |
| Générateur de formes d'ondes intégré | Oui, générateur de fonctions arbitraires (AFG) intégré |
Tektronix MDO4000 Options:
- MDO4000 - MDO4014-3 - Mixed Domain Oscilloscope with (4) 100 MHz analog channels, (16) digital channels, and (1) 3 GHz RF input
- MDO4000 - MDO4034-3 - Mixed Domain Oscilloscope with (4) 350 MHz analog channels, (16) digital channels, and (1) 3 GHz RF input
- MDO4000 - MDO4054-3 - Mixed Domain Oscilloscope with (4) 500 MHz analog channels, (16) digital channels, and (1) 3 GHz RF input
- MDO4000 - MDO4054-6 - Mixed Domain Oscilloscope with (4) 500 MHz analog channels, (16) digital channels, and (1) 6 GHz RF input
- MDO4000 - MDO4104-3 - Mixed Domain Oscilloscope with (4) 1 GHz analog channels, (16) digital channels, and (1) 3 GHz RF input
- MDO4000 - MDO4104-6 - Mixed Domain Oscilloscope with (4) 1 GHz analog channels, (16) digital channels, and (1) 6 GHz RF input
- MDO4000 - A0 - North America power plug (115 V, 60 Hz)
- MDO4000 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO4000 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO4000 - A3 - Australia power plug (240 V, 50 Hz)
- MDO4000 - A5 - Switzerland power plug (220 V, 50 Hz)
- MDO4000 - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MDO4000 - A10 - China power plug (50 Hz)
- MDO4000 - A11 - India power plug (50 Hz)
- MDO4000 - A12 - Brazil power plug (60 Hz)
- MDO4000 - A99 - No power cord
- MDO4000 - L0 - English manual
- MDO4000 - L1 - French manual
- MDO4000 - L2 - Italian manual
- MDO4000 - L3 - German manual
- MDO4000 - L4 - Spanish manual
- MDO4000 - L5 - Japanese manual
- MDO4000 - L6 - Portuguese manual
- MDO4000 - L7 - Simplified Chinese manual
- MDO4000 - L8 - Traditional Chinese manual
- MDO4000 - L9 - Korean manual
- MDO4000 - L10 - Russian manual
- MDO4000 - L99 - No manual
- MDO4000 - C3 - Calibration Service 3 Years
- MDO4000 - C5 - Calibration Service 5 Years
- MDO4000 - D1 - Calibration Data Report
- MDO4000 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO4000 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO4000 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MDO4000 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MDO4000 - R5 - Repair Service 5 Years (including warranty)
- MDO4000 - SILV900 - Standard warranty extended to 5 years
- MDO4000 - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MDO4000 - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MDO4000 - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN and LIN)
- MDO4000 - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, and FlexRay)
- MDO4000 - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MDO4000 - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C and SPI)
- MDO4000 - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T and 100BASE-TX)
- MDO4000 - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, and high-speed USB)
- MDO4000 - DPO4PWR - Power Analysis Application Module
- MDO4000 - DPO4LMT - Limit and Mask Testing Application Module
- MDO4000 - DPO4VID - HDTV and Custom (nonstandard) Video Triggering Module
- MDO4000 - MDO4TRIG - Advanced RF Power Level Triggering Module
| Model | MDO4000 |
|---|

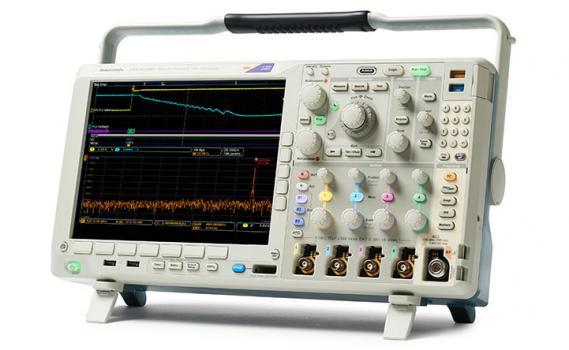

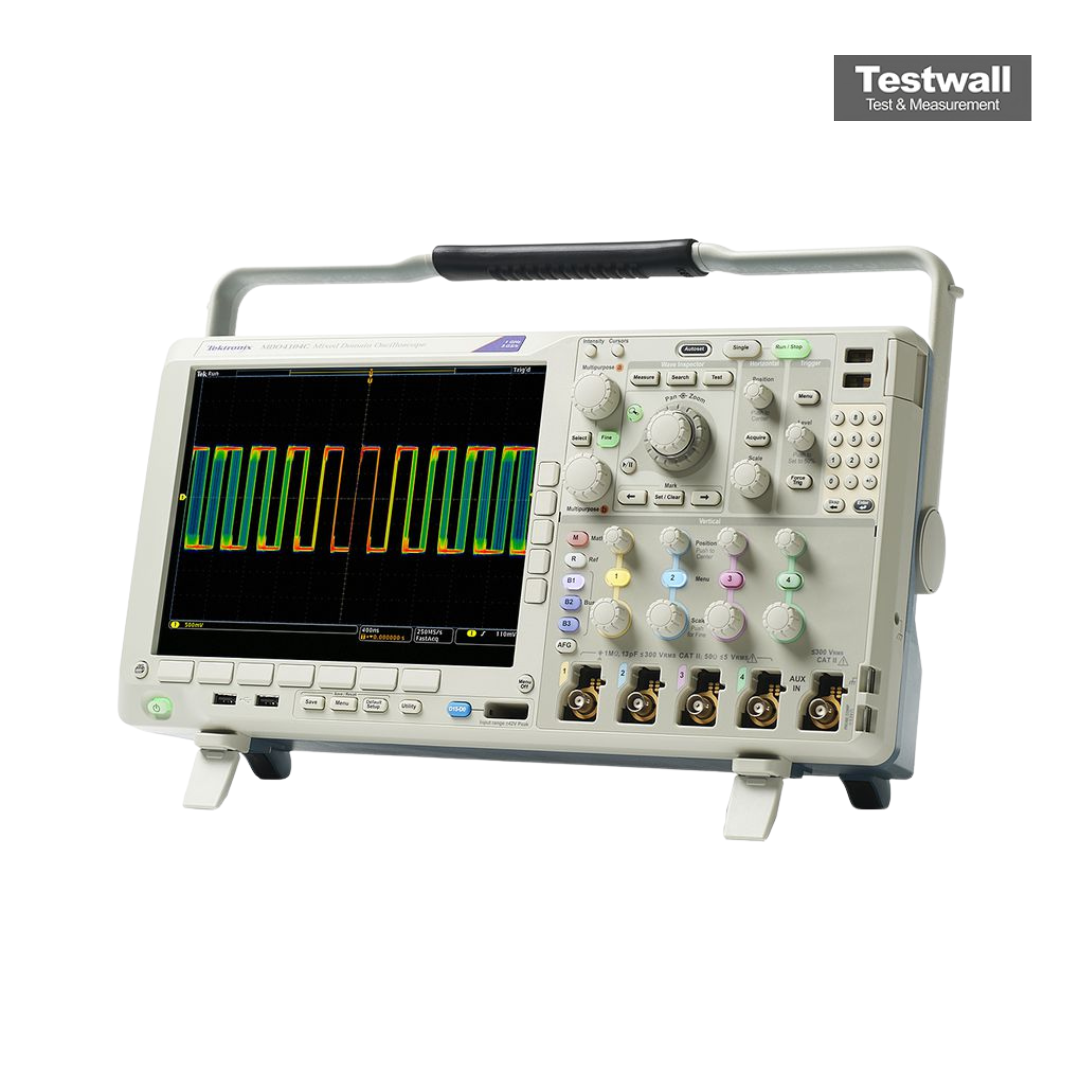

Le Tektronix MDO4000 est le premier oscilloscope au monde à intégrer analyseur logique, de spectre et de protocole. Il comprend 4 canaux analogiques, 16 canaux numériques, et un analyseur de spectre de 9 kHz à 3 GHz ou 6 GHz, tous synchronisés pour une analyse mixte.
Avec des bandes passantes de 100 MHz à 1 GHz, une mémoire de 20 M, >340 000 formes d’onde/s et l’analyse série automatisée, il prend en charge le débogage avancé pour les conceptions embarquées, RF et numériques.
Testwall peut fournir le Tektronix MDO4000 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix MDO4000.
