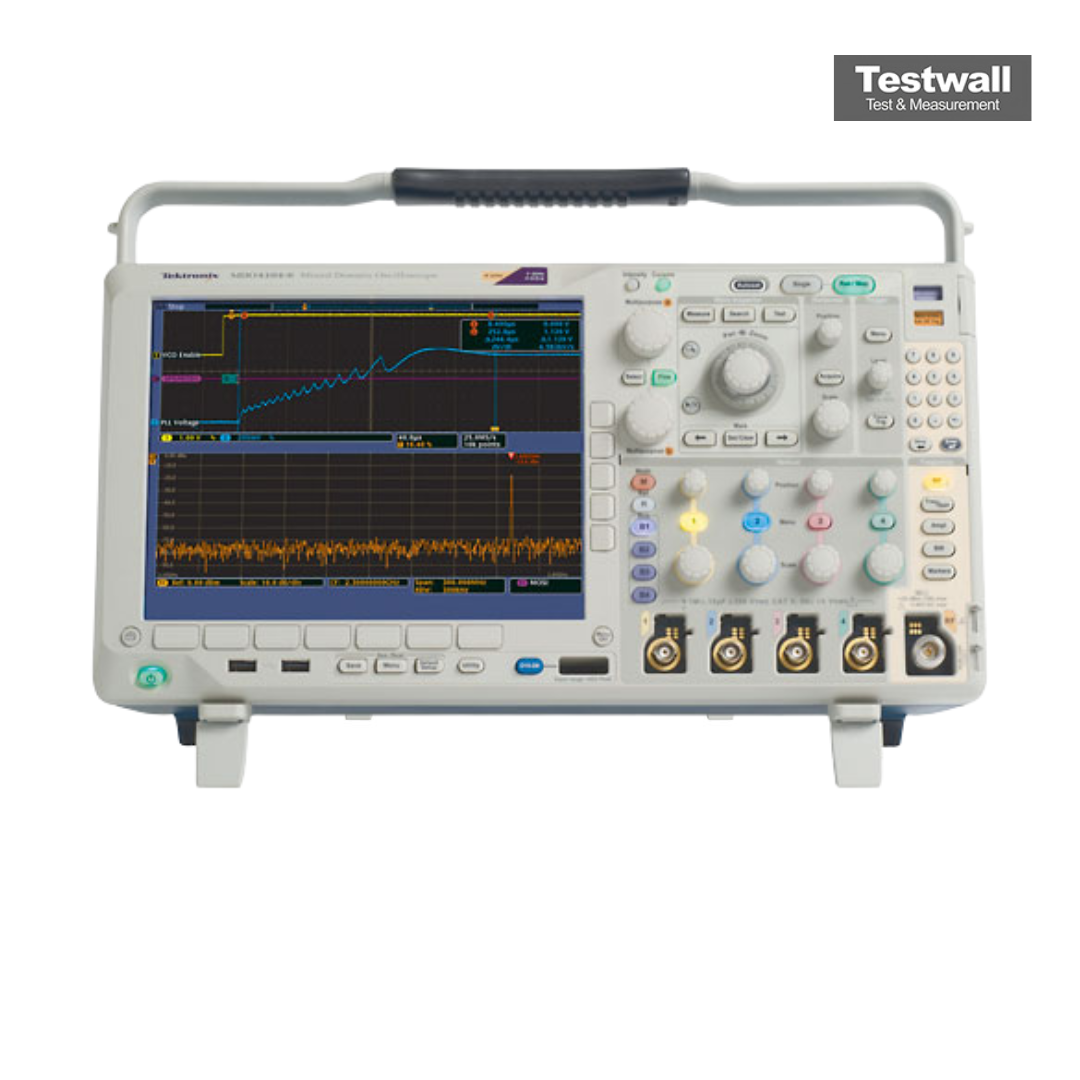

Tektronix MDO4014-3
| Attribut | Valeur |
|---|---|
| Largeur de bande | 100 MHz |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 20 M points |
| Largeur de bande du spectre RF | 3 GHz |
| Résolution verticale | 8 bits |
| Taille de l'écran | 10,4 pouces (écran tactile couleur) |
| Voies numériques | 16 voies numériques (option disponible) |
| Analyse de protocoles série | I2C, SPI, RS-232/422/485/UART, USB, CAN, LIN, MIL-STD-1553, FlexRay |
| Connectivité | USB, LAN (LXI), sortie vidéo |
Tektronix MDO4014-3 Options:
- MDO4014-3 - A0 - North America power plug (115 V, 60 Hz)
- MDO4014-3 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO4014-3 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO4014-3 - A3 - Australia power plug (240 V, 50 Hz)
- MDO4014-3 - A5 - Switzerland power plug (220 V, 50 Hz)
- MDO4014-3 - A6 - Japan power plug (100 V, 110/120 V, 60 Hz)
- MDO4014-3 - A10 - China power plug (50 Hz)
- MDO4014-3 - A11 - India power plug (50 Hz)
- MDO4014-3 - A12 - Brazil power plug (60 Hz)
- MDO4014-3 - A99 - No power cord
- MDO4014-3 - L0 - English manual
- MDO4014-3 - L1 - French manual
- MDO4014-3 - L2 - Italian manual
- MDO4014-3 - L3 - German manual
- MDO4014-3 - L4 - Spanish manual
- MDO4014-3 - L5 - Japanese manual
- MDO4014-3 - L6 - Portuguese manual
- MDO4014-3 - L7 - Simplified Chinese manual
- MDO4014-3 - L8 - Traditional Chinese manual
- MDO4014-3 - L9 - Korean manual
- MDO4014-3 - L10 - Russian manual
- MDO4014-3 - L99 - No manual
- MDO4014-3 - C3 - Calibration Service 3 Years
- MDO4014-3 - C5 - Calibration Service 5 Years
- MDO4014-3 - D1 - Calibration Data Report
- MDO4014-3 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO4014-3 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO4014-3 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MDO4014-3 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MDO4014-3 - R5 - Repair Service 5 Years (including warranty)
- MDO4014-3 - SILV900 - Standard warranty extended to 5 years
- MDO4014-3 - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MDO4014-3 - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MDO4014-3 - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- MDO4014-3 - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, FlexRay)
- MDO4014-3 - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MDO4014-3 - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- MDO4014-3 - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T, 100BASE-TX)
- MDO4014-3 - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MDO4014-3 - DPO4PWR - Power Analysis Application Module
- MDO4014-3 - DPO4LMT - Limit and Mask Testing Application Module
- MDO4014-3 - DPO4VID - HDTV and Custom (nonstandard) Video Triggering Module
- MDO4014-3 - MDO4TRIG - Advanced RF Power Level Triggering Module
| Model | MDO4014-3 |
|---|

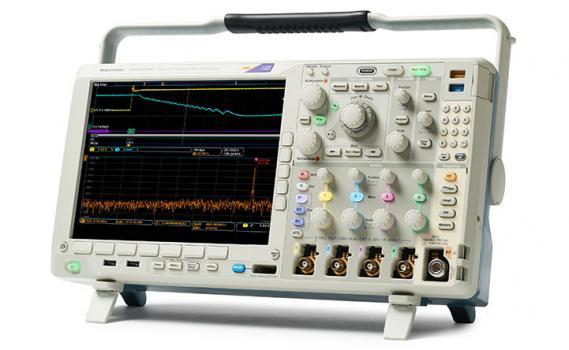

Le Tektronix MDO4014-3 associe un oscilloscope performant à des fonctionnalités extensibles comme des canaux logiques, un générateur de fonctions, une analyse de protocoles et un véritable analyseur de spectre matériel jusqu’à 6 GHz pour le débogage avancé des signaux mixtes et RF.
Offre plus de 125 combinaisons de déclenchement, une mémoire de 20 M et une analyse précise des domaines temporel et fréquentiel à partir de données d’acquisition réelles pour une fidélité de mesure maximale.
Testwall peut fournir le Tektronix MDO4014-3 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix MDO4014-3.
