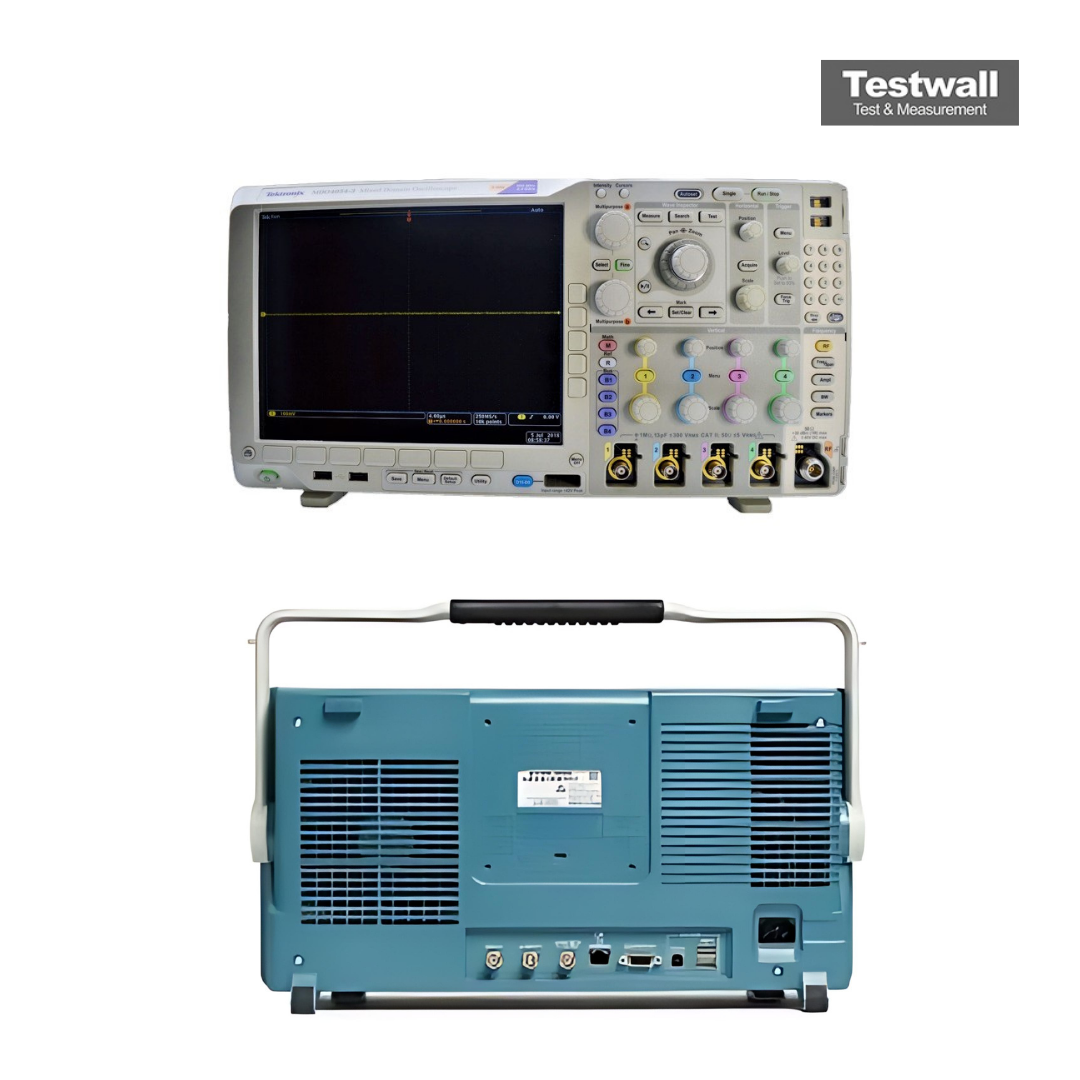

Tektronix MDO4034B-3
| Attribut | Valeur |
|---|---|
| Largeur de bande | 350 MHz |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 20 M points |
| Largeur de bande de l'analyseur de spectre RF | 3 GHz |
| Résolution verticale | 8 bits |
| Nombre de voies numériques | 16 voies (avec sonde optionnelle) |
| Taux de capture des formes d'onde | 340 000 formes d'onde par seconde |
| Écran | Écran tactile couleur 9 pouces (228,6 mm) |
| Protocoles de bus série décodables | I²C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, MIL-STD-1553, I²S, USB |
Tektronix MDO4034B-3 Options:
- MDO4034B-3 - A0 - North America power plug (115 V, 60 Hz)
- MDO4034B-3 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MDO4034B-3 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MDO4034B-3 - A3 - Australia power plug (240 V, 50 Hz)
- MDO4034B-3 - A5 - Switzerland power plug (220 V, 50 Hz)
- MDO4034B-3 - A6 - Japan power plug (100 V, 50/60 Hz)
- MDO4034B-3 - A10 - China power plug (50 Hz)
- MDO4034B-3 - A11 - India power plug (50 Hz)
- MDO4034B-3 - A12 - Brazil power plug (60 Hz)
- MDO4034B-3 - A99 - No power cord
- MDO4034B-3 - L0 - English manual
- MDO4034B-3 - L1 - French manual
- MDO4034B-3 - L2 - Italian manual
- MDO4034B-3 - L3 - German manual
- MDO4034B-3 - L4 - Spanish manual
- MDO4034B-3 - L5 - Japanese manual
- MDO4034B-3 - L6 - Portuguese manual
- MDO4034B-3 - L7 - Simplified Chinese manual
- MDO4034B-3 - L8 - Traditional Chinese manual
- MDO4034B-3 - L9 - Korean manual
- MDO4034B-3 - L10 - Russian manual
- MDO4034B-3 - L99 - No manual
- MDO4034B-3 - C3 - Calibration Service 3 Years
- MDO4034B-3 - C5 - Calibration Service 5 Years
- MDO4034B-3 - D1 - Calibration Data Report
- MDO4034B-3 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MDO4034B-3 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MDO4034B-3 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MDO4034B-3 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MDO4034B-3 - R5 - Repair Service 5 Years (including warranty)
- MDO4034B-3 - SILV900 - Standard warranty extended to 5 years
- MDO4034B-3 - DPO4BND - Application bundle module enabling all functionality of DPO4AERO, DPO4AUDIO, DPO4AUTO, DPO4COMP, DPO4EMBD, DPO4ENET, DPO4LMT, DPO4PWR, DPO4USB and DPO4VID application modules
- MDO4034B-3 - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MDO4034B-3 - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MDO4034B-3 - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- MDO4034B-3 - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, FlexRay)
- MDO4034B-3 - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MDO4034B-3 - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- MDO4034B-3 - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T, 100BASE-TX)
- MDO4034B-3 - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MDO4034B-3 - DPO4PWR - Power Analysis Application Module
- MDO4034B-3 - DPO4LMT - Limit and Mask Testing Application Module
- MDO4034B-3 - DPO4VID - HDTV and Custom (nonstandard) Video Triggering and Video Picture Module
- MDO4034B-3 - MDO4TRIG - Advanced RF Power Level Triggering Module
| Model | MDO4034B-3 |
|---|
L'oscilloscope mixte Tektronix MDO4034B-3 offre 4 canaux analogiques avec une bande passante de 350 MHz et un temps de montée de 1 ns, un taux d'échantillonnage de 2,5 GS/s sur tous les canaux, et une mémoire de 20M. Il intègre un analyseur logique à 16 canaux, un analyseur de spectre de 9 kHz à 3 GHz, et l'analyse de protocoles dans un seul instrument synchronisé. Cela permet d’analyser les signaux en domaines temporel et fréquentiel avec précision.
Parfait pour résoudre des problèmes de conception complexes, le MDO4034B-3 visualise l'évolution du spectre RF selon le temps ou l'état du dispositif.
Testwall peut fournir l’oscilloscope Tektronix MDO4034B-3 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et un service fiable. Veuillez nous contacter directement pour l'étalonnage ou la réparation du Tektronix MDO4034B-3.
