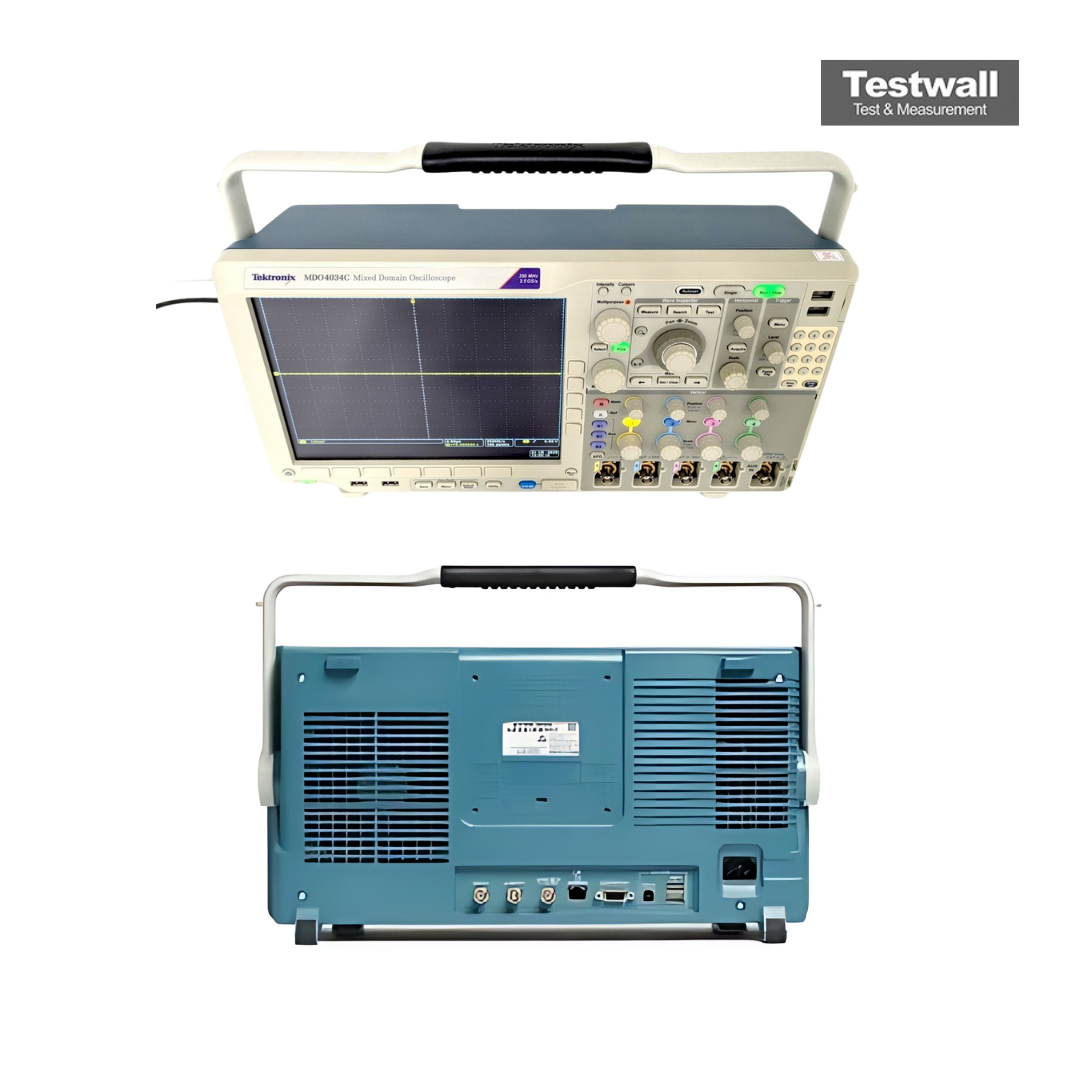

Tektronix MDO4034C
| Attribut | Valeur |
|---|---|
| Largeur de bande | 350 MHz |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 20 millions de points |
| Analyseur de spectre RF intégré | 3 GHz |
| Résolution verticale | 8 bits |
| Voies numériques | 16 voies logiques (optionnel) |
| Taille de l'écran | 10,4 pouces (écran tactile couleur) |
| Taux de capture des formes d'onde | 340 000 formes d'onde par seconde |
| Générateur de formes d'onde arbitraires (AFG) | Intégré, 50 MHz |
Tektronix MDO4034C Options:
Options available for the Tektronix MDO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO4034C - MDO4AFG - Built-in 50 MHz arbitrary/function generator
- MDO4034C - MDO4MSO - Mixed signal option, 16 digital channels
- MDO4034C - MDO4SA3 - Spectrum analyzer input 9 kHz - 3 GHz
- MDO4034C - MDO4SA6 - Spectrum analyzer input 9 kHz - 6 GHz
- MDO4034C - MDO4TRIG - Advanced RF power level triggering
- MDO4034C - MDO4SEC - Enhanced security
- MDO4034C - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MDO4034C - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO4034C - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO4034C - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MDO4034C - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO4034C - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO4034C - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MDO4034C - DPO4USB - USB 2.0 serial triggering and analysis
- MDO4034C - DPO4LMT - Limit and mask testing
- MDO4034C - DPO4PWR - Power measurement and analysis
- MDO4034C - DPO4VID - Extended video triggering
- MDO4034C - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
Le Tektronix MDO4034C est un oscilloscope 6-en-1 avec 4 canaux analogiques et jusqu'à 16 canaux numériques et 1 canal RF en option. Il offre une bande passante de 350 MHz, un taux d'échantillonnage jusqu'à 2,5 GS/s, une longueur d'enregistrement de 20 Mpoints et la technologie FastAcq pour capturer plus de 340 000 formes d'onde/s. Avec des outils optionnels comme un analyseur de spectre (jusqu'à 6 GHz), un analyseur logique et de protocole, un générateur arbitraire/de fonctions et un voltmètre/compteur de fréquence intégré, cet oscilloscope assure une visibilité système inégalée.
Parfait pour le dépannage EMI et l'intégration de modules sans fil, il prend en charge Bluetooth, WLAN, les formats de modulation, et l'inspection approfondie des signaux.
Testwall peut fournir l'oscilloscope Tektronix MDO4034C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter pour la calibration ou la réparation du Tektronix MDO4034C.
