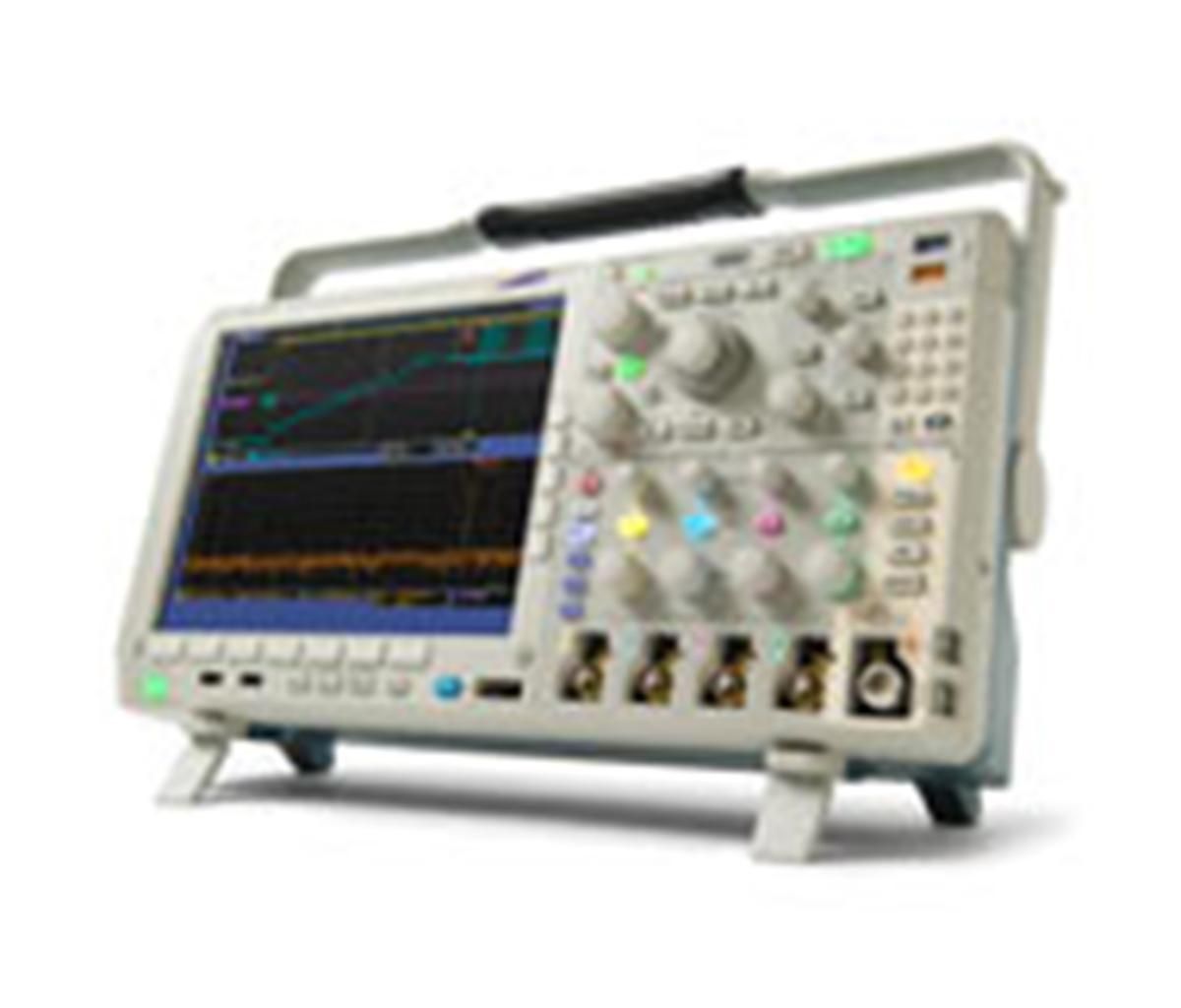

Tektronix MDO4054B-3
| Attribut | Valeur |
|---|---|
| Largeur de bande | 500 MHz |
| Nombre de voies analogiques | 4 |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 20 Mpoints |
| Largeur de bande de l'analyseur de spectre RF | 3 GHz |
| Résolution verticale | 8 bits |
| Nombre de voies numériques | 16 voies logiques (avec sonde optionnelle) |
| Taille de l'écran | 10,4 pouces (écran tactile couleur) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Interfaces de connectivité | USB, LAN (LXI), DisplayPort |
Tektronix MDO4054B-3 Options:
Options available for the Tektronix MDO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO4054B-3 - MDO4TRIG - Advanced RF power level triggering
- MDO4054B-3 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MDO4054B-3 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO4054B-3 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO4054B-3 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MDO4054B-3 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO4054B-3 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO4054B-3 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MDO4054B-3 - DPO4USB - USB 2.0 serial triggering and analysis
- MDO4054B-3 - DPO4LMT - Limit and mask testing
- MDO4054B-3 - DPO4PWR - Power measurement and analysis
- MDO4054B-3 - DPO4VID - Extended video triggering
- MDO4054B-3 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
Le Tektronix MDO4054B-3 est un oscilloscope révolutionnaire combinant une bande passante de 500 MHz, 4 canaux analogiques et 16 numériques, un taux d'échantillonnage de 2,5 GS/s et une mémoire de 20 Mpts. Il fonctionne sous Windows avec un format de bureau compact.
Idéal pour les ingénieurs souhaitant visualiser les domaines temporels et fréquentiels, cet instrument combine oscilloscope, analyseur de spectre et analyseur de protocole.
Testwall peut fournir l'appareil Tektronix MDO4054B-3 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous pour l'étalonnage ou la réparation du Tektronix MDO4054B-3.
