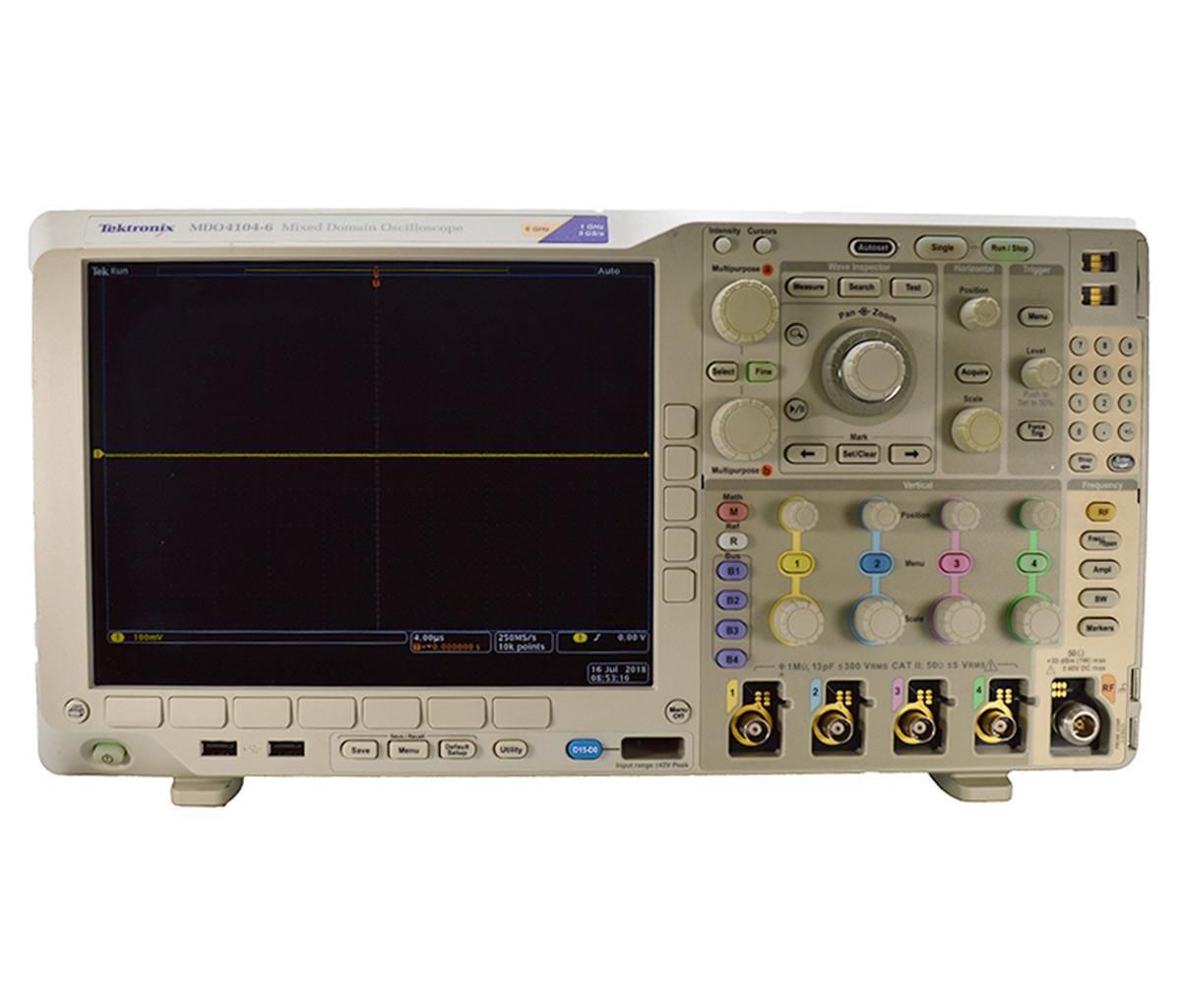

Tektronix MDO4104-6
| Attribut | Valeur |
|---|---|
| Largeur de bande | 1 GHz |
| Nombre de canaux analogiques | 4 canaux |
| Taux d'échantillonnage | 5 GS/s |
| Longueur d'enregistrement | 20 M points |
| Largeur de bande de l'analyseur de spectre RF | 6 GHz |
| Canaux numériques | 16 canaux numériques (optionnel) |
| Résolution verticale | 8 bits |
| Taux de capture des formes d'onde | 340 000 formes d'onde par seconde |
| Écran | Écran tactile couleur 10,4 pouces |
| Générateur de formes d'onde arbitraires (AWG) | Intégré, 50 MHz |
Tektronix MDO4104-6 Options:
Options available for the Tektronix MDO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MDO4104-6 - MDO4TRIG - Advanced RF power level triggering
- MDO4104-6 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MDO4104-6 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MDO4104-6 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MDO4104-6 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MDO4104-6 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MDO4104-6 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MDO4104-6 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MDO4104-6 - DPO4USB - USB 2.0 serial triggering and analysis
- MDO4104-6 - DPO4LMT - Limit and mask testing
- MDO4104-6 - DPO4PWR - Power measurement and analysis
- MDO4104-6 - DPO4VID - Extended video triggering
- MDO4104-6 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
L’oscilloscope à domaine mixte Tektronix MDO4104-6 intègre 4 canaux analogiques, une bande passante de 1 GHz, 16 canaux numériques et un analyseur de spectre RF intégré couvrant de 50 kHz à 6 GHz. Il permet la capture synchronisée des signaux analogiques, numériques et RF, avec une bande passante ≥1 GHz et une résolution temporelle de 60,6 ps via MagniVu™.
Idéal pour l’analyse des systèmes complexes, il offre une visualisation simultanée des domaines temporels et fréquentiels, permettant un débogage rapide et précis.
Testwall peut fournir l’équipement Tektronix MDO4104-6 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des performances fiables et un service de haute qualité. Contactez-nous pour la calibration ou la réparation du Tektronix MDO4104-6.
