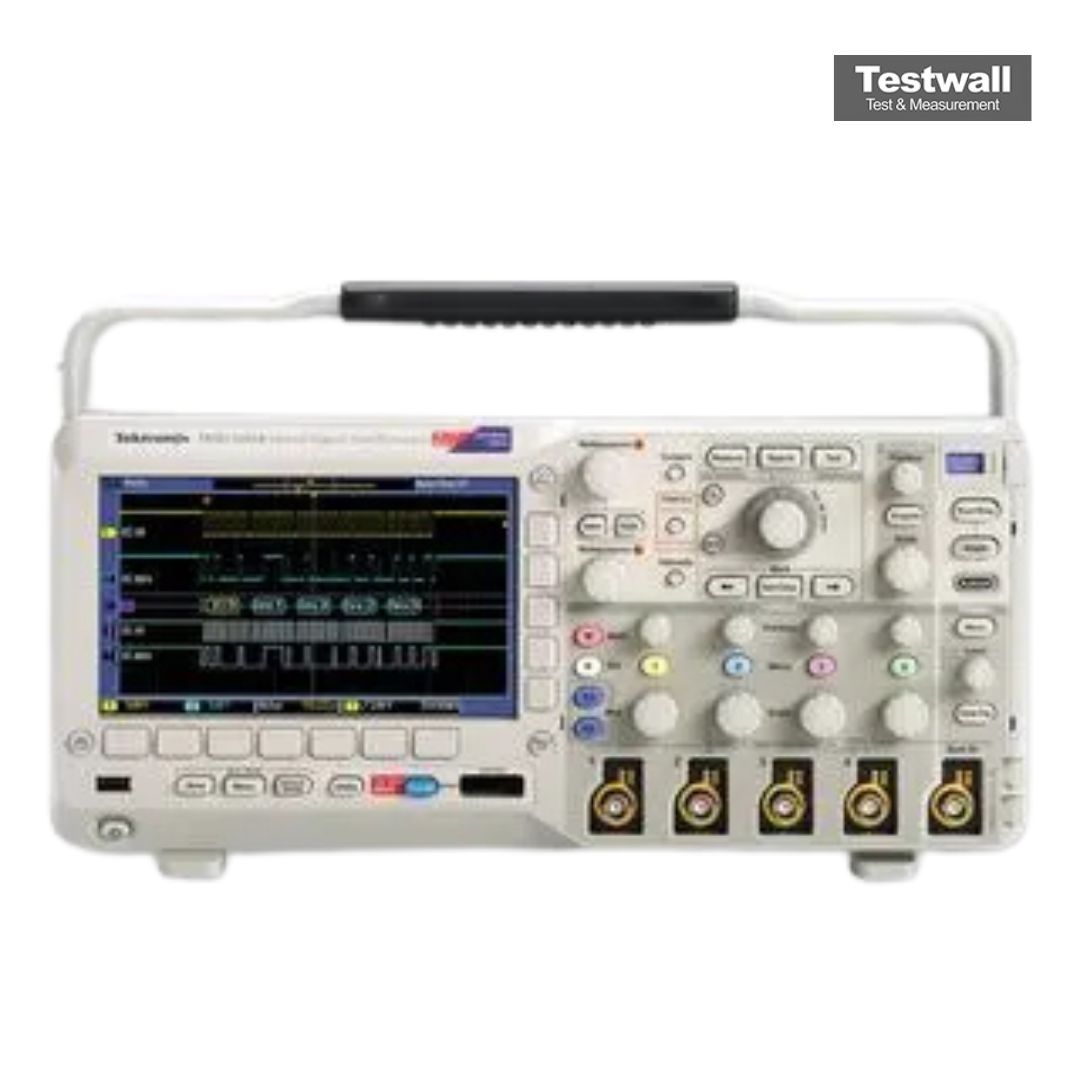

Tektronix MSO2014
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques + 16 voies numériques |
| Bande passante | 100 MHz |
| Fréquence d'échantillonnage | 1 GS/s (sur toutes les voies) |
| Longueur mémoire | 1 M points |
| Résolution verticale | 8 bits |
| Taille de l'écran | 7 pouces WVGA (800 x 480 pixels) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 5 ns/div à 50 s/div |
| Interfaces de communication | USB 2.0, port hôte USB, port GPIB (en option) |
| Fonctions d'analyse | FFT, analyse de bus série (I²C, SPI, RS-232/422/485/UART en option) |
Tektronix MSO2014 Options:
Options available for the Tektronix DPO/MSO2000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO2014 - DPO2AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MSO2014 - DPO2COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO2014 - DPO2EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO2014 - DPO2PWR - Power measurement and analysis
- MSO2014 - DPO2BND - Application bundle (DPO2AUTO, DPO2COMP, DPO2EMBD, DPO2PWR)
- MSO2014 - DPO2CONN - Connectivity module (10/100 Ethernet, VGA output)
Le Tektronix MSO2014 est un oscilloscope mixte à 4 canaux avec une bande passante de 100 MHz et un taux d'échantillonnage de 1 GS/s, prenant en charge les signaux analogiques et 16 canaux numériques pour des tâches de débogage avancées.
Doté de décodeurs de protocoles intégrés pour I²C, SPI et UART, il permet une analyse polyvalente des signaux, avec connectivité USB et prise en charge logicielle pour PC.
Testwall peut fournir le Tektronix MSO2014 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante, fiable et un service de qualité. Veuillez nous contacter directement si vous avez besoin d'une calibration ou d'une réparation du Tektronix MSO2014.
