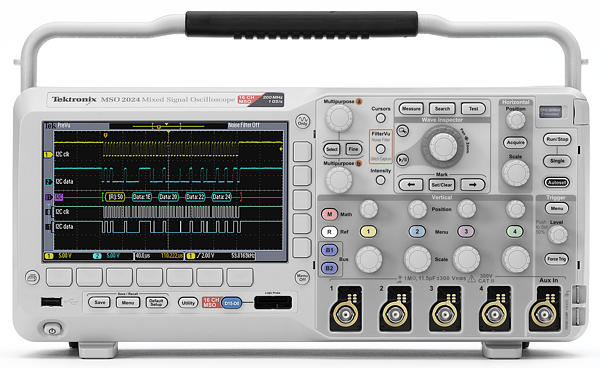

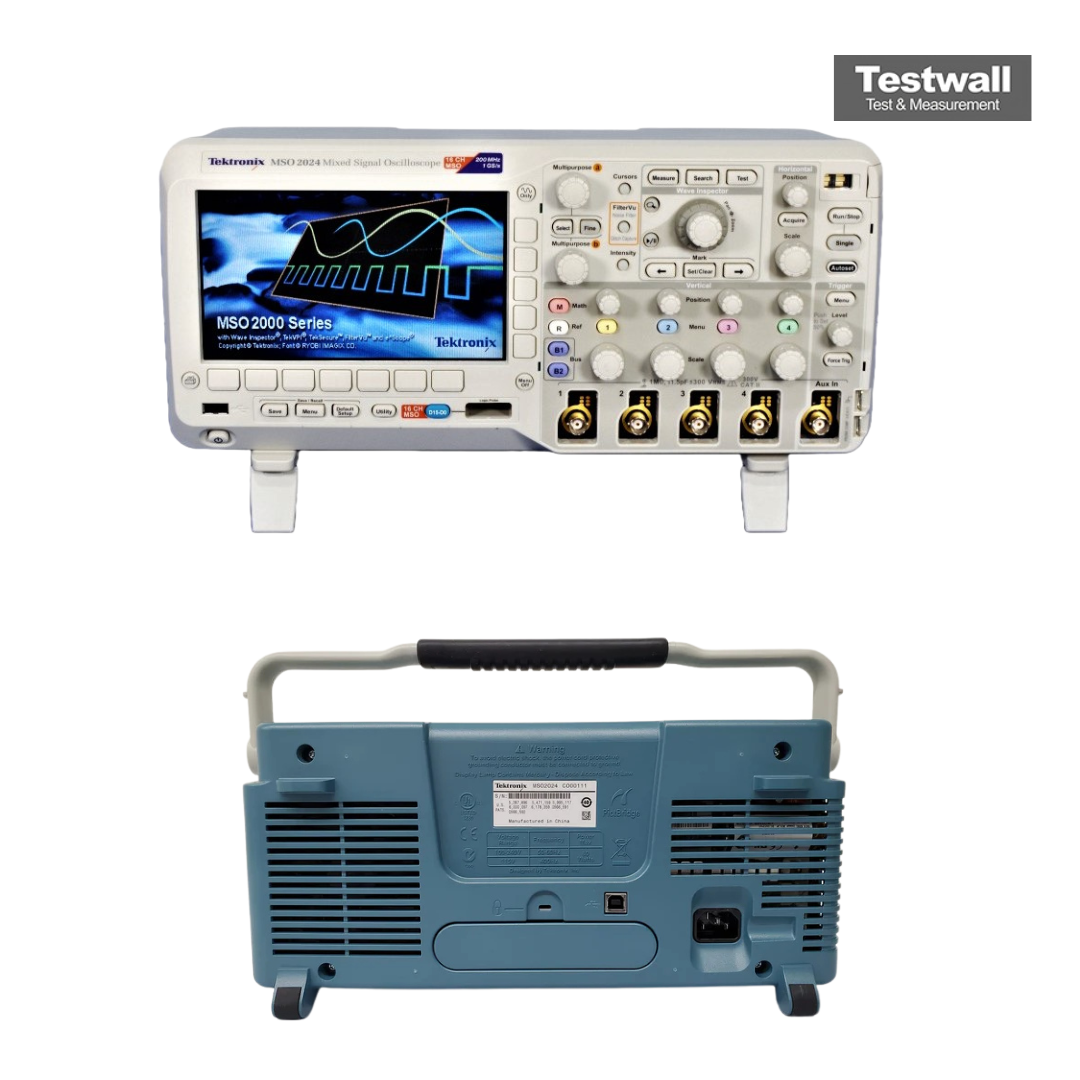

Tektronix MSO2024
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques + 16 voies numériques |
| Bande passante | 200 MHz |
| Fréquence d'échantillonnage | 1 GS/s sur toutes les voies |
| Longueur d'enregistrement | 1 M points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Taille de l'écran | Écran couleur WVGA de 7 pouces (800 x 480 pixels) |
| Taux de capture des formes d'onde | Jusqu'à 5 000 formes d'onde par seconde |
| Déclenchement | Bord, largeur d'impulsion, logique, séquence, durée d'impulsion, vidéo, I²C, SPI, CAN, LIN, RS-232/422/485/UART |
| Connectivité | USB 2.0 (hôte et périphérique), port Ethernet 10/100BASE-T |
Tektronix MSO2024 Options:
Options available for the Tektronix DPO/MSO2000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO2024 - DPO2AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MSO2024 - DPO2COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO2024 - DPO2EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO2024 - DPO2PWR - Power measurement and analysis
- MSO2024 - DPO2BND - Application bundle (DPO2AUTO, DPO2COMP, DPO2EMBD, DPO2PWR)
- MSO2024 - DPO2CONN - Connectivity module (10/100 Ethernet, VGA output)
Le Tektronix MSO2024 est un oscilloscope mixte avec une bande passante de 200 MHz, un échantillonnage en temps réel de 1 GS/s et 20 canaux d’entrée (4 analogiques + 16 numériques). Il offre un déclenchement avancé et des commandes Wave Inspector® pour une navigation efficace des formes d’onde.
Conçu pour l’analyse complète des signaux, le MSO2024 permet un débogage rapide grâce à une mémoire étendue et une interface intuitive, idéal pour la conception et le test de systèmes embarqués.
Testwall peut fournir le Tektronix MSO2024 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service incomparables. Veuillez nous contacter directement si vous avez besoin de l’étalonnage ou de la réparation du Tektronix MSO2024.
