Tektronix

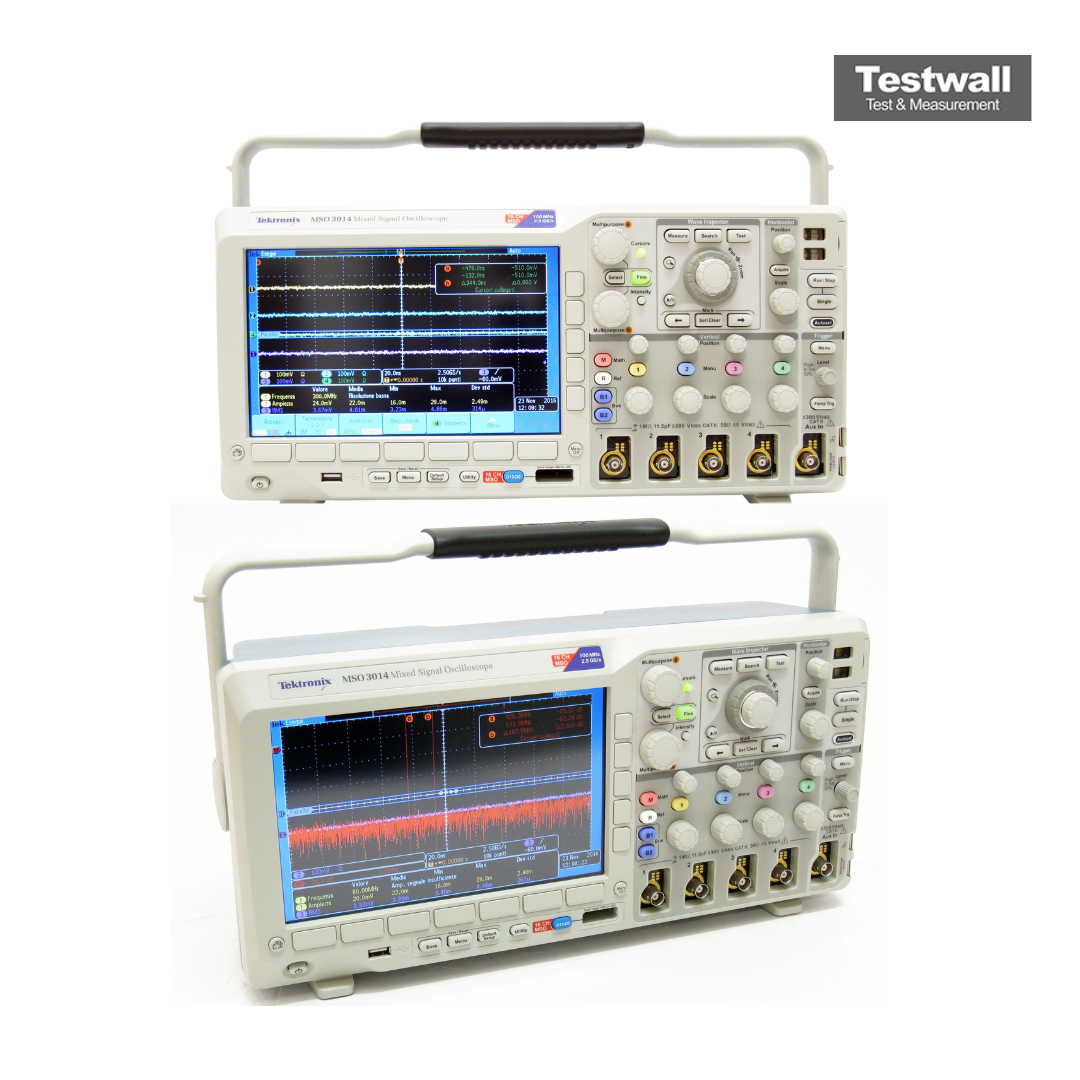

Tektronix MSO3014
Mixed Signal Oscilloscope, 100 MHz 4 + 16 Ch., 2.5 GS/s
4 voies analogiques + 16 voies numériques Nombre de voies
100 MHz Bande passante
2,5 GS/s Taux d'échantillonnage
5 millions de points Longueur d'enregistrement
8 bits Résolution verticale
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques + 16 voies numériques |
| Bande passante | 100 MHz |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 5 millions de points |
| Résolution verticale | 8 bits |
| Taille de l'écran | 7 pouces WVGA (800 x 480 pixels) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 4 ns/div à 1000 s/div |
| Taux de capture des formes d'onde | 50 000 formes d'onde par seconde |
| Interfaces de connectivité | USB, Ethernet, port GPIB (en option) |
Tektronix MSO3014 Options:
- MSO3014 - DPO3AUDIO - Audio Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2S, Left Justified, Right Justified, TDM, and custom audio buses, as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information.
- MSO3014 - DPO3AUTO - Automotive Serial Triggering and Analysis Module. Enables triggering on packet-level information on CAN bus and LIN bus as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information.
- MSO3014 - DPO3COMP - Computer Serial Triggering and Analysis Module. Enables triggering on packet-level information on RS-232/422/485/UART buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information.
- MSO3014 - DPO3EMBD - Embedded Serial Triggering and Analysis Module. Enables triggering on packet-level information on I2C and SPI buses as well as analytical tools such as digital views of the signal, bus views, packet decoding, search tools, and packet decode tables with time stamp information.
- MSO3014 - DPO3PWR - Power Analysis Module. Enables quick and accurate analysis of power quality, switching loss, harmonics, safe operating area (SOA), modulation, ripple, and slew rate (dI/dt, dV/dt).
- MSO3014 - DPO3VID - HDTV and Custom (nonstandard) Video Triggering Module.
- MSO3014 - Opt. A0 - North America power cord
- MSO3014 - Opt. A1 - Universal Euro power cord
- MSO3014 - Opt. A2 - United Kingdom power cord
- MSO3014 - Opt. A3 - Australia power cord
- MSO3014 - Opt. A5 - Switzerland power cord
- MSO3014 - Opt. A6 - Japan power cord
- MSO3014 - Opt. A10 - China power cord
- MSO3014 - Opt. A11 - India power cord
- MSO3014 - Opt. A99 - No power cord
- MSO3014 - Opt. L0 - English manual
- MSO3014 - Opt. L1 - French manual
- MSO3014 - Opt. L2 - Italian manual
- MSO3014 - Opt. L3 - German manual
- MSO3014 - Opt. L4 - Spanish manual
- MSO3014 - Opt. L5 - Japanese manual
- MSO3014 - Opt. L6 - Portuguese manual
- MSO3014 - Opt. L7 - Simplified Chinese manual
- MSO3014 - Opt. L8 - Traditional Chinese manual
- MSO3014 - Opt. L9 - Korean manual
- MSO3014 - Opt. L10 - Russian manual
- MSO3014 - Opt. L99 - No manual
- MSO3014 - Opt. C3 - Calibration Service 3 years
- MSO3014 - Opt. C5 - Calibration Service 5 years
- MSO3014 - Opt. CA1 - Provides a single calibration event, or coverage for the designated calibration interval, whichever comes first
- MSO3014 - Opt. D1 - Calibration Data Report
- MSO3014 - Opt. D3 - Calibration Data Report 3 years (with Opt. C3)
- MSO3014 - Opt. D5 - Calibration Data Report 5 years (with Opt. C5)
- MSO3014 - Opt. R5 - Repair Service 5 years (including warranty)
| Model | MSO3014 |
|---|
Le Tektronix MSO3014 est un oscilloscope mixte 4+16 canaux avec une bande passante de 100 MHz et un taux d’échantillonnage de 2,5 GS/s sur tous les canaux. Il offre une longueur d’enregistrement de 5 Mpoints et une vitesse de capture de plus de 50 000 formes d’onde/s.
Grâce aux contrôles Wave Inspector®, aux 29 mesures automatisées et à l’analyse FFT, l’analyse des formes d’onde devient simple et efficace pour la conception et le dépannage embarqués.
Testwall peut fournir l’appareil d’occasion Tektronix MSO3014, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d'une fiabilité et d'une qualité de service inégalées. Contactez-nous directement pour la calibration ou la réparation du Tektronix MSO3014.
