Tektronix

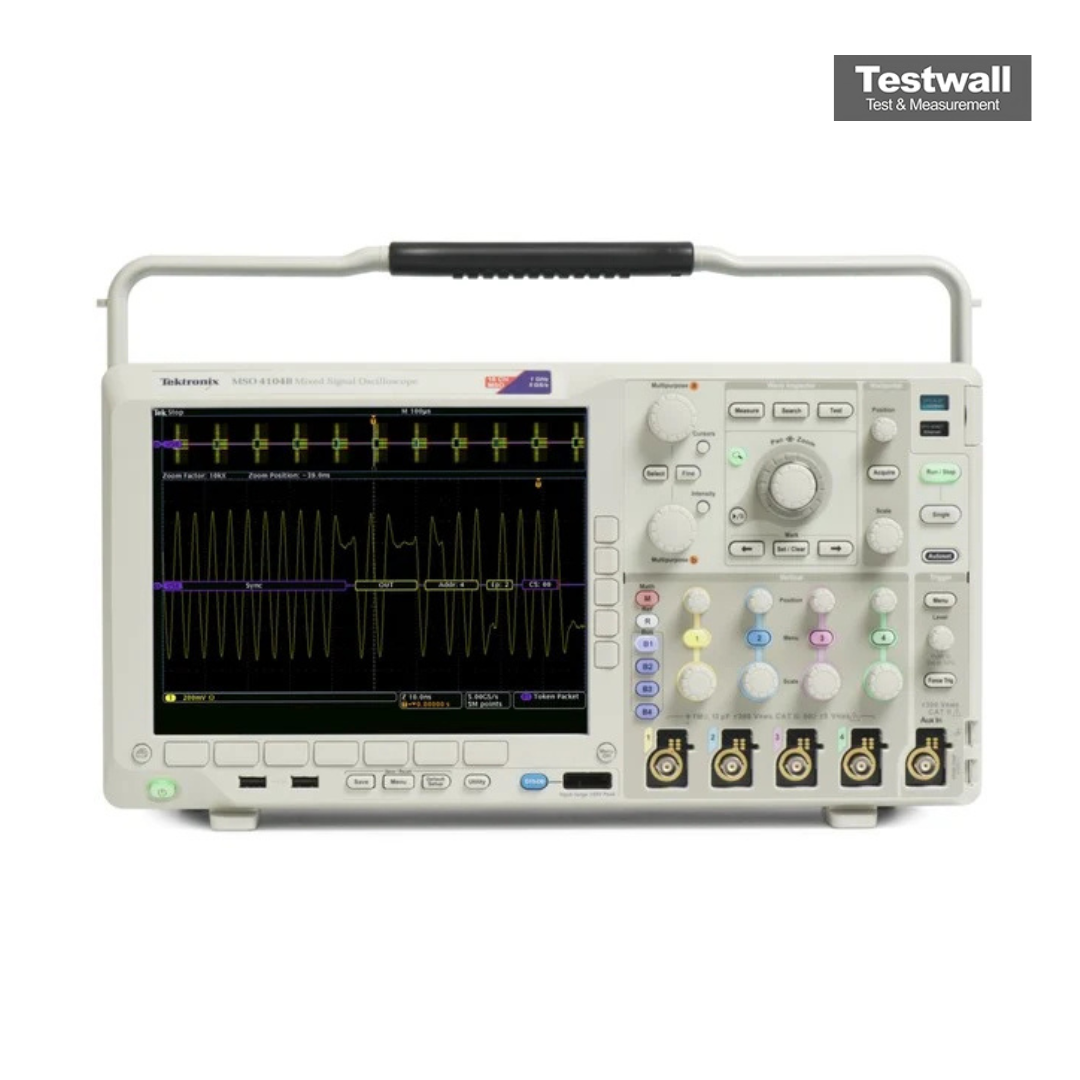

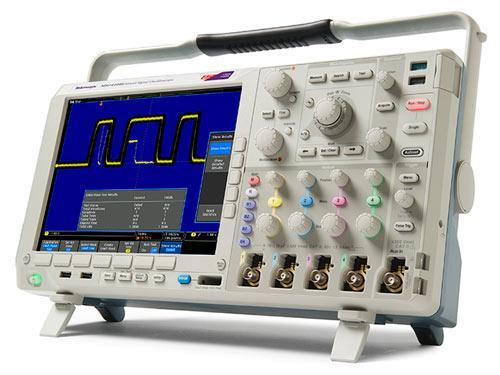

Tektronix MSO4000B
Mixed Signal Oscilloscope,1 GHz BW, 2/4+16 CH Oscilloscope
200 MHz à 1 GHz (selon le modèle) Bande passante
4 voies Nombre de voies analogiques
16 voies logiques numériques Voies numériques
2,5 GEch/s sur toutes les voies Taux d'échantillonnage
10 millions de points par voie Longueur d'enregistrement
| Attribut | Valeur |
|---|---|
| Bande passante | 200 MHz à 1 GHz (selon le modèle) |
| Nombre de voies analogiques | 4 voies |
| Voies numériques | 16 voies logiques numériques |
| Taux d'échantillonnage | 2,5 GEch/s sur toutes les voies |
| Longueur d'enregistrement | 10 millions de points par voie |
| Résolution verticale | 8 bits |
| Taux de capture des formes d'onde | Jusqu'à 340 000 formes d'onde par seconde |
| Écran | Écran couleur WVGA de 10,4 pouces |
| Analyses de protocoles série intégrées | I²C, SPI, RS-232/422/485/UART, USB, CAN, LIN (en option) |
| Interfaces de connectivité | USB 2.0, LAN (Ethernet), port GPIB (en option) |
Tektronix MSO4000B Options:
- MSO4000B - Opt. A0 - North America power plug (115 V, 60 Hz)
- MSO4000B - Opt. A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO4000B - Opt. A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO4000B - Opt. A3 - Australia power plug (240 V, 50 Hz)
- MSO4000B - Opt. A5 - Switzerland power plug (220 V, 50 Hz)
- MSO4000B - Opt. A6 - Japan power plug (100 V, 50/60 Hz)
- MSO4000B - Opt. A10 - China power plug (50 Hz)
- MSO4000B - Opt. A11 - India power plug (50 Hz)
- MSO4000B - Opt. A12 - Brazil power plug (60 Hz)
- MSO4000B - Opt. A99 - No power cord
- MSO4000B - Opt. L0 - English manual
- MSO4000B - Opt. L1 - French manual
- MSO4000B - Opt. L2 - Italian manual
- MSO4000B - Opt. L3 - German manual
- MSO4000B - Opt. L4 - Spanish manual
- MSO4000B - Opt. L5 - Japanese manual
- MSO4000B - Opt. L6 - Portuguese manual
- MSO4000B - Opt. L7 - Simplified Chinese manual
- MSO4000B - Opt. L8 - Traditional Chinese manual
- MSO4000B - Opt. L9 - Korean manual
- MSO4000B - Opt. L10 - Russian manual
- MSO4000B - Opt. L99 - No manual
- MSO4000B - Opt. C3 - Calibration Service 3 Years
- MSO4000B - Opt. C5 - Calibration Service 5 Years
- MSO4000B - Opt. D1 - Calibration Data Report
- MSO4000B - Opt. D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO4000B - Opt. D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO4000B - Opt. R5 - Repair Service 5 Years (including warranty)
- MSO4000B - Opt. SILV600 - Standard warranty extended to 5 years
- MSO4000B - DPO4BND - Application bundle module enabling all functionality of DPO4AERO, DPO4AUDIO, DPO4AUTO, DPO4COMP, DPO4EMBD, DPO4ENET, DPO4LMT, DPO4PWR, DPO4USB and DPO4VID application modules
- MSO4000B - DPO4AERO - Aerospace Serial Triggering and Analysis Module (MIL-STD-1553)
- MSO4000B - DPO4AUDIO - Audio Serial Triggering and Analysis Module (I2S, LJ, RJ, TDM)
- MSO4000B - DPO4AUTO - Automotive Serial Triggering and Analysis Module (CAN, LIN)
- MSO4000B - DPO4AUTOMAX - Extended Automotive Serial Triggering and Analysis Module (CAN, LIN, FlexRay)
- MSO4000B - DPO4COMP - Computer Serial Triggering and Analysis Module (RS-232/422/485/UART)
- MSO4000B - DPO4EMBD - Embedded Serial Triggering and Analysis Module (I2C, SPI)
- MSO4000B - DPO4ENET - Ethernet Serial Triggering and Analysis Module (10BASE-T, 100BASE-TX)
- MSO4000B - DPO4USB - USB Serial Triggering and Analysis Module (low-speed, full-speed, high-speed)
- MSO4000B - DPO4PWR - Power Analysis Application Module
- MSO4000B - DPO4LMT - Limit and Mask Testing Application Module
- MSO4000B - DPO4VID - HDTV and Custom (nonstandard) Video Triggering and Video Picture Module
| Model | MSO4000B |
|---|
L’oscilloscope mixte Tektronix MSO4000B dispose de 2 ou 4 voies analogiques et 16 voies numériques, avec une bande passante allant jusqu’à 1 GHz et un taux d’échantillonnage de 5 GS/s. Il permet une analyse synchronisée des signaux analogiques, numériques et des bus série.
Comprend Wave Inspector®, mesures automatisées, décodage de protocole et synchronisation MagniVu™ pour un débogage haute résolution, dans un boîtier compact de 5,8”.
Testwall peut fournir le Tektronix MSO4000B d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation du Tektronix MSO4000B.
