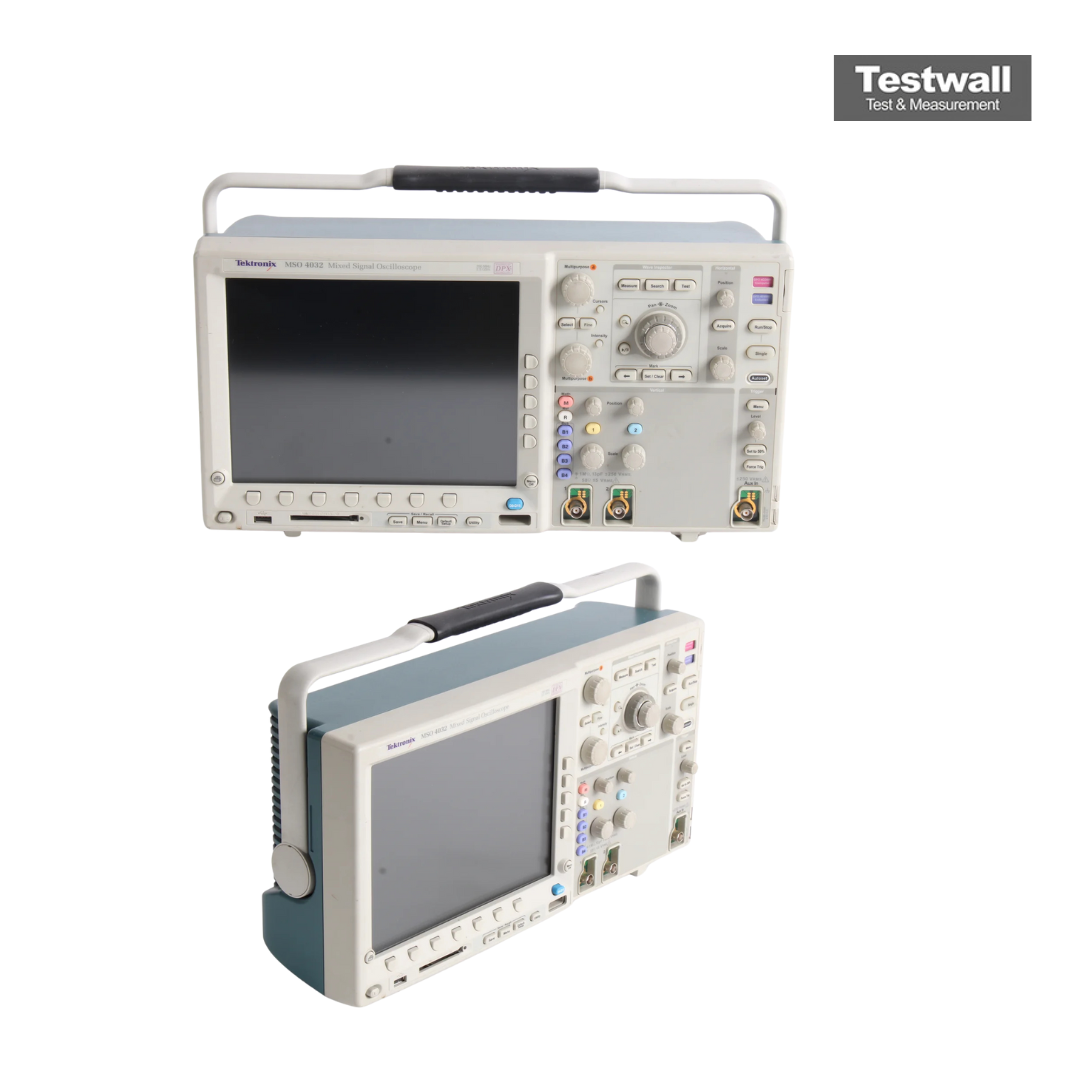

Tektronix MSO4032
| Attribut | Valeur |
|---|---|
| Nombre de voies | 2 voies analogiques + 16 voies logiques numériques |
| Bande passante | 350 MHz |
| Taux d'échantillonnage | 2,5 GÉch/s |
| Longueur d'enregistrement | 10 M points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 1000 s/div |
| Taux de capture des formes d'onde | jusqu'à 50 000 formes d'onde par seconde |
| Affichage | Écran tactile couleur LCD 10,4 pouces (264 mm) |
| Interfaces de connectivité | USB, LAN (Ethernet), port hôte USB pour stockage externe |
Tektronix MSO4032 Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO4032 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO4032 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO4032 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MSO4032 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO4032 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO4032 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO4032 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO4032 - DPO4USB - USB 2.0 serial triggering and analysis
- MSO4032 - DPO4LMT - Limit and mask testing
- MSO4032 - DPO4PWR - Power measurement and analysis
- MSO4032 - DPO4VID - Extended video triggering
- MSO4032 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)
Le Tektronix MSO4032 est un oscilloscope mixte polyvalent avec une bande passante analogique de 350 MHz, un taux d'échantillonnage de 2,5 GS/s et une configuration hybride de 2 canaux analogiques + 16 numériques. Il propose une profondeur mémoire allant jusqu'à 20 Mpts et une analyse des bus série (CAN, I²C, SPI, RS232).
Idéal pour les applications embarquées et électroniques de puissance, le MSO4032 assure une fidélité de signal accrue et un déclenchement précis.
Testwall peut fournir le Tektronix MSO4032 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Contactez-nous pour un étalonnage ou une réparation du Tektronix MSO4032.
