Tektronix MSO4054
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage | 2,5 GS/s |
| Longueur d'enregistrement | 10 M points |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 400 ps/div à 40 s/div |
| Taux de capture des formes d'onde | jusqu'à 100 000 formes d'onde par seconde |
| Interface de connectivité | USB, LAN (LXI), port imprimante |
Tektronix MSO4054 Options:
Options available for the Tektronix DPO/MSO4000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO4054 - DPO4AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO4054 - DPO4AUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO4054 - DPO4AUTO - Automotive serial triggering and analysis (CAN, LIN)
- MSO4054 - DPO4AUTOMAX - Extended automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO4054 - DPO4COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO4054 - DPO4EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO4054 - DPO4ENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO4054 - DPO4USB - USB 2.0 serial triggering and analysis
- MSO4054 - DPO4LMT - Limit and mask testing
- MSO4054 - DPO4PWR - Power measurement and analysis
- MSO4054 - DPO4VID - Extended video triggering
- MSO4054 - DPO4BND - Application bundle (all DPO4 serial, power, limit/mask and video modules)

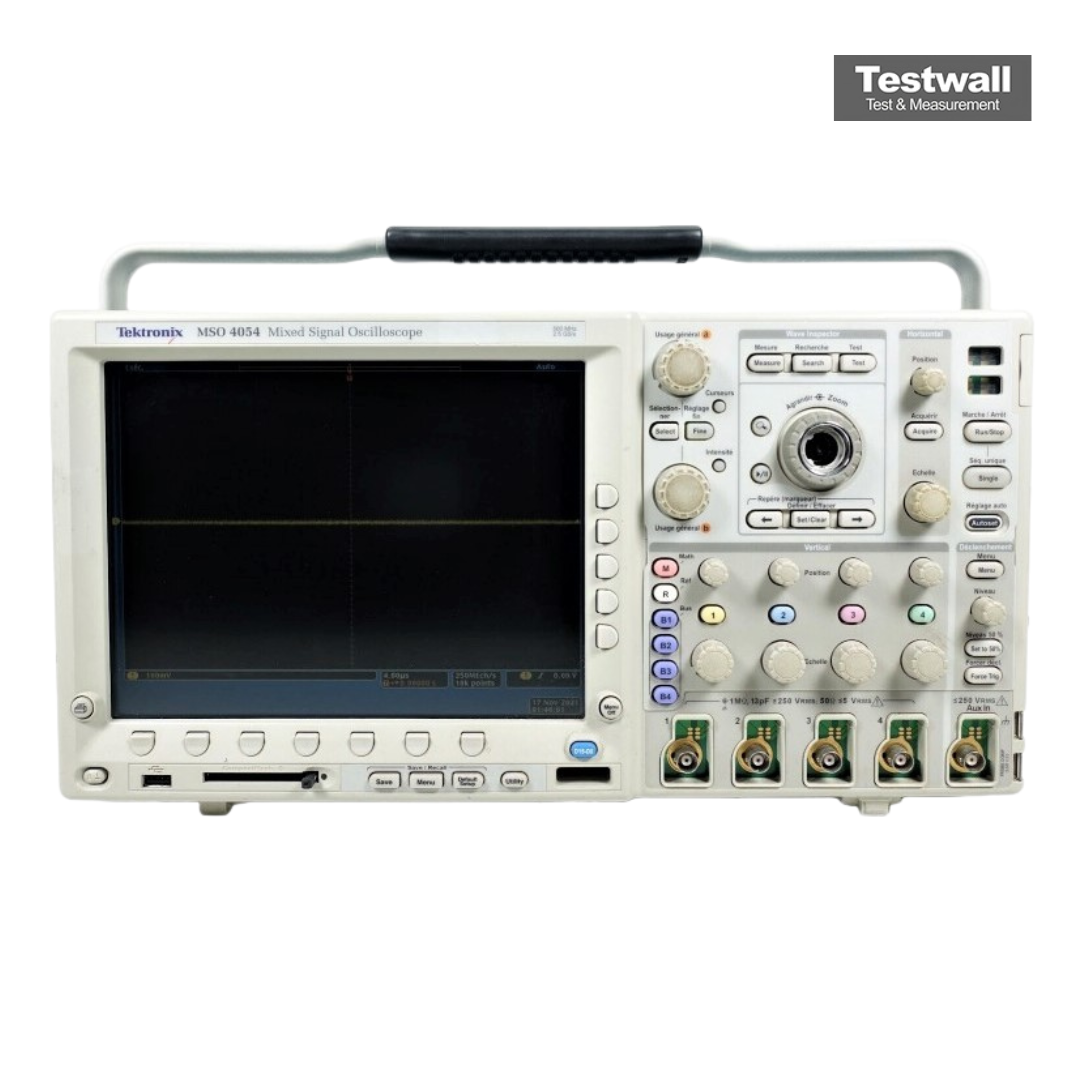

Le Tektronix MSO4054 est un oscilloscope mixte de 500 MHz avec 4 canaux analogiques et 16 numériques, un taux d'échantillonnage de 2,5 GS/s et une mémoire de 10 MPts. Il dispose d’un écran XGA de 10,4 pouces et d’options de déclenchement et décodage série pour I2C, SPI, CAN, etc.
Avec un déclenchement par motif/état, une résolution temporelle MagniVu™ et une interface TekVPI®, il est idéal pour le débogage des conceptions embarquées et automobiles.
Testwall peut fournir le Tektronix MSO4054 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et un service inégalés. Veuillez nous contacter pour l'étalonnage ou la réparation du Tektronix MSO4054.
