Tektronix

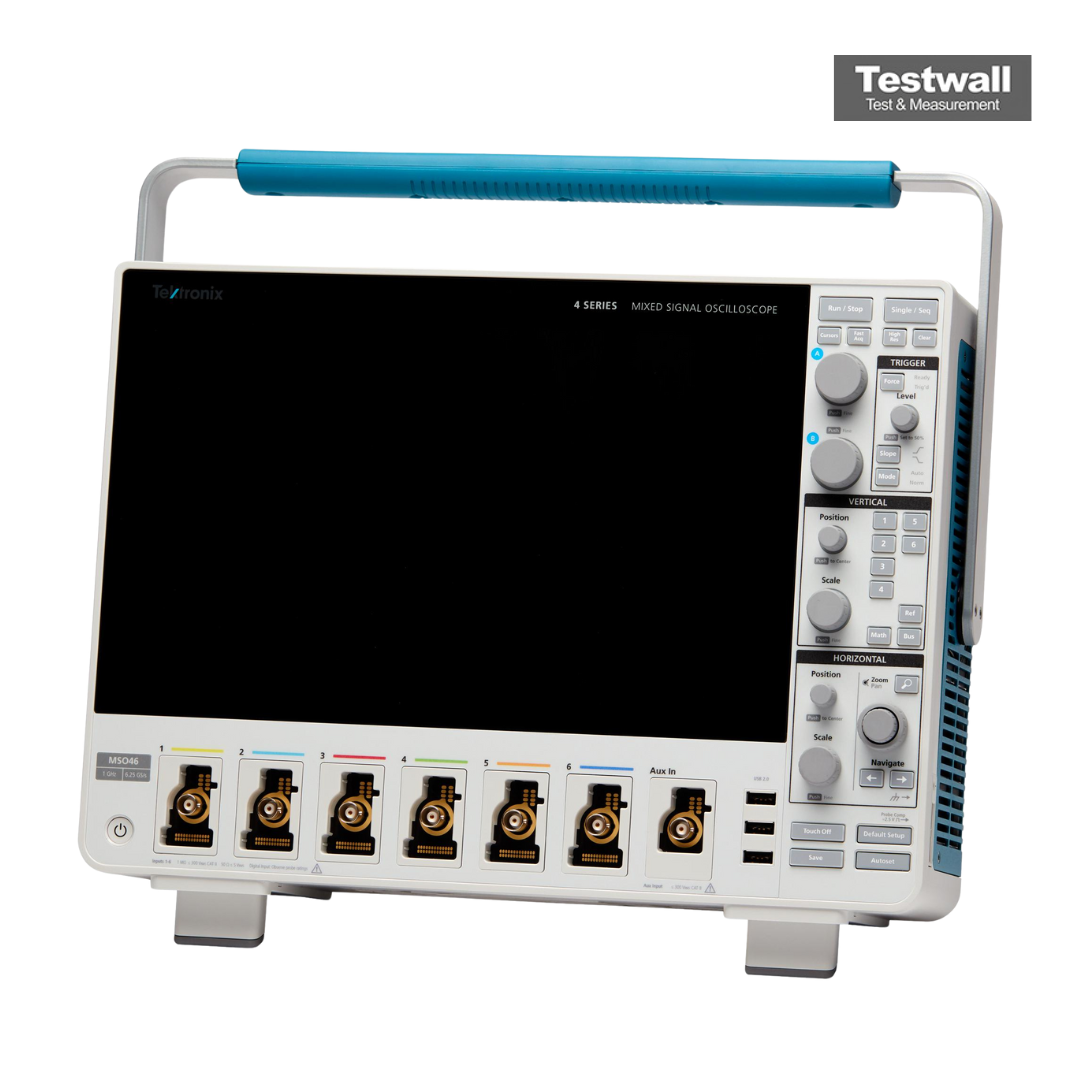

Tektronix MSO44

Mixed Signal Oscilloscope, Up to 1.5 GHz 4 + Up to 32 Ch., 6.25 GS/s
4 Nombre de voies analogiques
200 MHz (extensible jusqu'à 1,5 GHz) Bande passante
6,25 GS/s Fréquence d'échantillonnage
31,25 Mpoints Longueur d'enregistrement
32 voies logiques FlexChannel Voies numériques (MSO)
Attribut Valeur
Nombre de voies analogiques 4
Bande passante 200 MHz (extensible jusqu'à 1,5 GHz)
Fréquence d'échantillonnage 6,25 GS/s
Longueur d'enregistrement 31,25 Mpoints
Voies numériques (MSO) 32 voies logiques FlexChannel
Résolution verticale 12 bits
Taille de l'écran 11,6 pouces HD (1920 x 1080)
Taux de capture des formes d'onde 500 000 formes d'onde par seconde
Analyses de protocoles série supportées I2C, SPI, RS-232/422/485/UART, USB, CAN, LIN, FlexRay, I2S, MIL-STD-1553
Connectivité USB 2.0, USB 3.0, LAN (LXI), sortie vidéo DisplayPort
Tektronix MSO44 Options:
  • MSO44 - 4-BW-200 - 200 MHz bandwidth
  • MSO44 - 4-BW-350 - 350 MHz bandwidth
  • MSO44 - 4-BW-500 - 500 MHz bandwidth
  • MSO44 - 4-BW-1000 - 1 GHz bandwidth
  • MSO44 - 4-BW-1500 - 1.5 GHz bandwidth
  • MSO44 - 4-AFG - Arbitrary/function generator
  • MSO44 - 4-RL-1 - Record length extended to 62.5 Mpoints/channel
  • MSO44 - 4-SEC - Enhanced instrument security
  • MSO44 - 4-SRAERO - Aerospace serial trigger and analysis (MIL-STD-1553, ARINC 429)
  • MSO44 - 4-SRAUDIO - Audio serial trigger and analysis (I2S, LJ, RJ, TDM)
  • MSO44 - 4-SRAUTO - Automotive serial trigger and analysis (CAN, CAN FD, LIN, FlexRay)
  • MSO44 - 4-SRAUTOSEN - Automotive sensor serial trigger and analysis (SENT)
  • MSO44 - 4-SRCOMP - Computer serial trigger and analysis (RS-232/422/485, UART)
  • MSO44 - 4-SREMBD - Embedded serial trigger and analysis (I2C, SPI)
  • MSO44 - 4-SRENET - Ethernet serial trigger and analysis (10BASE-T, 100BASE-TX)
  • MSO44 - 4-SRPM - Power management serial trigger and analysis (SPMI)
  • MSO44 - 4-SRUSB2 - USB 2.0 serial trigger and analysis (LS, FS, HS)
  • MSO44 - 4-PWR - Advanced power measurement and analysis
  • MSO44 - 4-MTM - Mask and limit testing
  • MSO44 - 4-SV-BAS - Spectrum View frequency-domain analysis
  • MSO44 - 4-VID - NTSC, PAL and SECAM video triggering
  • MSO44 - 4-DVM - Digital voltmeter and trigger frequency counter
Formulaire d'étalonnage Tektronix MSO44

Formulaire de réparation Tektronix MSO44
Maximum file size: 40MB

Le Tektronix MSO44 4-BW-500 est un oscilloscope mixte à 4 canaux de haute performance avec une bande passante de 500 MHz, un taux d'échantillonnage de 6,25 GS/s, et une résolution ADC de 12 bits, extensible à 16 bits en mode haute résolution. Il comprend une mémoire de 31,25 Mpoints (extensible à 62,5 M), un écran tactile HD de 13,3 ", 36 mesures automatiques et une intégration d'instruments 6-en-1, idéale pour l’électronique embarquée, l’électronique de puissance et l’automobile.

Il prend en charge 4 FlexChannels® configurables en entrées analogiques ou numériques, ou pour une analyse analogique/spectrale simultanée. Interfaces HDMI, LAN et USB facilitent le contrôle à distance.

Testwall peut fournir le Tektronix MSO44 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin de calibration ou de réparation du Tektronix MSO44.
