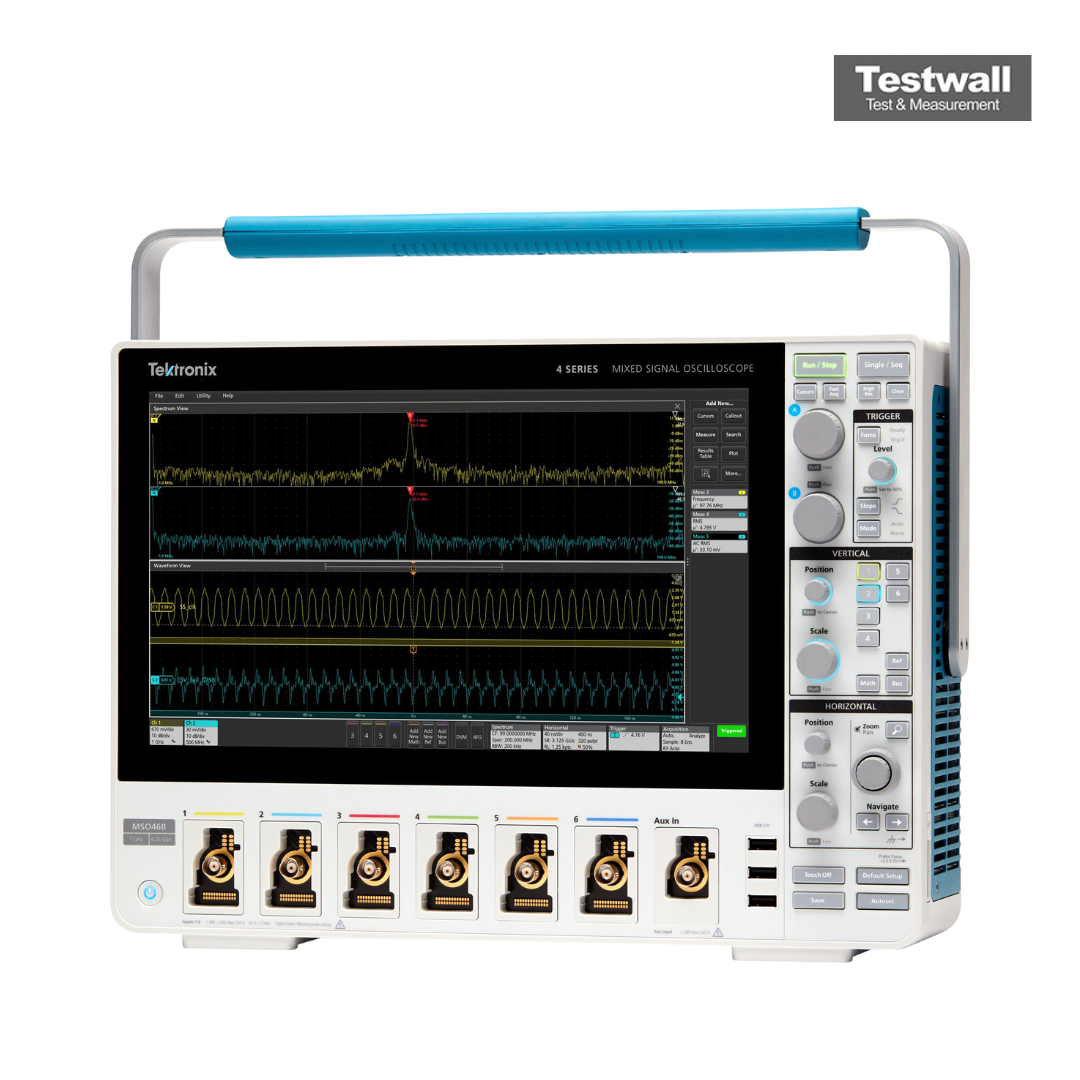

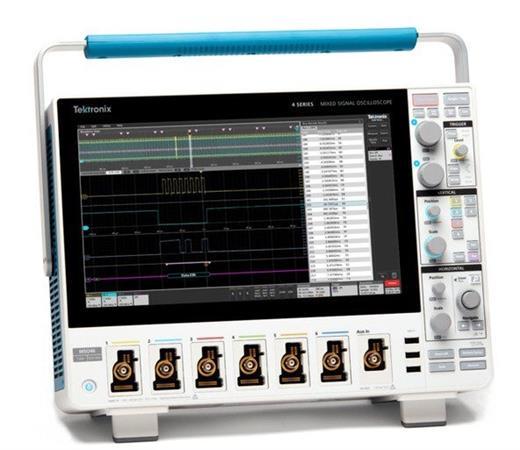

Tektronix MSO46 4-BW-350 4 Series MSO
| Attribut | Valeur |
|---|---|
| Largeur de bande | 350 MHz |
| Nombre de voies analogiques | 4 voies |
| Taux d'échantillonnage | 6,25 GS/s |
| Longueur d'enregistrement | 31,25 Mpoints par voie |
| Résolution verticale | 12 bits |
| Voies numériques (MSO) | 32 voies logiques numériques |
| Écran | Écran tactile HD 13,3 pouces (1920 x 1080) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Interfaces de connectivité | USB, LAN (LXI), DisplayPort |
| Analyses série décodées | I²C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB, Ethernet et autres |
Tektronix MSO46 4-BW-350 4 Series MSO Options:
- MSO46 - 4-BW-200 - Bandwidth 200 MHz
- MSO46 - 4-BW-350 - Bandwidth 350 MHz
- MSO46 - 4-BW-500 - Bandwidth 500 MHz
- MSO46 - 4-BW-1000 - Bandwidth 1 GHz
- MSO46 - 4-BW-1500 - Bandwidth 1.5 GHz
- MSO46 - 4-RL-1 - Extend record length from 31.25 Mpoints/channel to 62.5 Mpoints/channel
- MSO46 - 4-AFG - Add Arbitrary / Function Generator
- MSO46 - 4-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO46 - 4-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO46 - 4-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO46 - 4-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
- MSO46 - 4-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO46 - 4-SRCOMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO46 - 4-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO46 - 4-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO46 - 4-SRI3C - MIPI I3C serial analysis (I3C decode and search only)
- MSO46 - 4-SRPM - Power Management serial triggering and analysis (SPMI)
- MSO46 - 4-SRUSB2 - USB serial bus triggering and analysis (USB2.0 LS, FS, HS)
- MSO46 - 4-PWR-BAS - Power Measurements and Analysis
- MSO46 - 4-SV-BAS - Spectrum View frequency domain analysis
- MSO46 - 4-PS2 - Power Solution Bundle (4-PWR-BAS, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
- MSO46 - A0 - North America power plug (115 V, 60 Hz)
- MSO46 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO46 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO46 - A3 - Australia power plug (240 V, 50 Hz)
- MSO46 - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO46 - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO46 - A10 - China power plug (50 Hz)
- MSO46 - A11 - India power plug (50 Hz)
- MSO46 - A12 - Brazil power plug (60 Hz)
- MSO46 - A99 - No power cord
- MSO46 - T3 - Three Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS
- MSO46 - T5 - Five Year Total Protection Plan, includes repair or replacement coverage from wear and tear, accidental damage, ESD or EOS
- MSO46 - R5 - Standard Warranty Extended to 5 Years
- MSO46 - C3 - Calibration service 3 Years
- MSO46 - C5 - Calibration service 5 Years
- MSO46 - D1 - Calibration Data Report
- MSO46 - D3 - Calibration Data Report 3 Years (with Option C3)
- MSO46 - D5 - Calibration Data Report 5 Years (with Option C5)
| Model | MSO46 |
|---|
Le Tektronix MSO46B/4-BW-350 dispose de 6 canaux analogiques et 48 canaux numériques (TLP058 requis), d'une bande passante de 350 MHz et d'un échantillonnage de 6,25 GS/s. Son écran tactile Full HD de 13,3 pouces avec contrôle gestuel offre une résolution de 12 bits, jusqu'à 16 bits en mode High-Res. Connectivité USB2/3 et Ethernet.
Grâce à la technologie FlexChannel, au mode FastFrame, aux outils mathématiques et de recherche, cet oscilloscope est idéal pour le débogage de systèmes embarqués. Longueur d'enregistrement jusqu'à 62,5 Mpoints (en option).
Testwall peut fournir le Tektronix MSO46B/4-BW-350 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'une calibration ou réparation du Tektronix MSO46B/4-BW-350.
