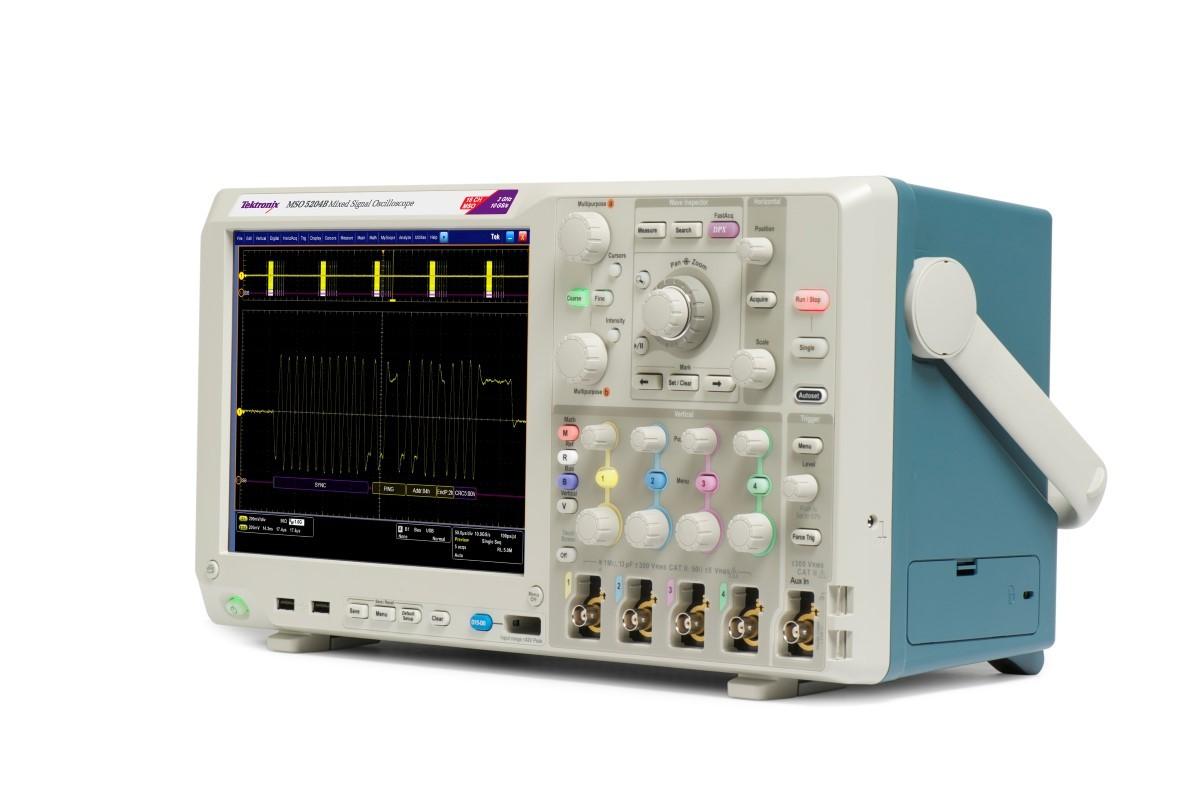

Tektronix MSO5054
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques + 16 voies logiques numériques |
| Bande passante | 500 MHz |
| Taux d'échantillonnage | 2,5 GS/s sur toutes les voies simultanément |
| Longueur d'enregistrement | jusqu'à 125 Mpoints |
| Résolution verticale | 12 bits (en mode haute résolution) |
| Taille de l'écran | 15,6 pouces (écran tactile HD capacitif) |
| Taux de capture des formes d'onde | jusqu'à 500 000 formes d'onde par seconde |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Analyse spectrale | Analyse FFT intégrée avec affichage simultané temps/fréquence |
| Connectivité | USB, LAN (LXI), entrée/sortie auxiliaire, port DisplayPort |
Tektronix MSO5054 Options:
Options available for the Tektronix DPO/MSO5000 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO5054 - 5RL - Record length extension to 50 M points per channel
- MSO5054 - 10RL - Record length extension to 125 M points per channel
- MSO5054 - SR-AERO - Aerospace serial triggering and analysis (MIL-STD-1553)
- MSO5054 - SR-DPHY - MIPI D-PHY (DSI-1, CSI-2) serial analysis
- MSO5054 - MTM - Mask testing (telecom, data and video standards)
- MSO5054 - BRR - BroadR-Reach automotive Ethernet compliance
- MSO5054 - HSIC - USB HSIC decode and electrical validation
- MSO5054 - MOST - MOST50 / MOST150 electrical compliance and debug
- MSO5054 - SR-AUTO - Automotive serial triggering and analysis (CAN, LIN, FlexRay)
- MSO5054 - SR-COMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO5054 - SR-EMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO5054 - SR-ENET - Ethernet serial analysis (10BASE-T, 100BASE-TX)
- MSO5054 - SR-USB - USB 2.0 serial triggering and analysis
- MSO5054 - DJA - DPOJET advanced jitter and eye diagram analysis
- MSO5054 - DDRA - DDR memory bus analysis (requires DJA)
- MSO5054 - PWR - Power measurement and analysis (DPOPWR)
- MSO5054 - ET3 - Ethernet compliance testing (10/100/1000BASE-T)
L'oscilloscope Tektronix MSO5054 à phosphores numériques offre une plateforme puissante pour analyser jusqu'à 20 canaux analogiques et numériques avec une large bande passante et une grande profondeur de mémoire. Il est doté de Wave Inspector® pour la navigation avancée dans les formes d’onde et de MyScope® pour un contrôle personnalisé. Il comprend 53 mesures automatiques, des histogrammes et l’analyse FFT pour une étude approfondie des signaux.
Idéal pour le débogage des conceptions mixtes complexes et la capture d’événements intermittents.

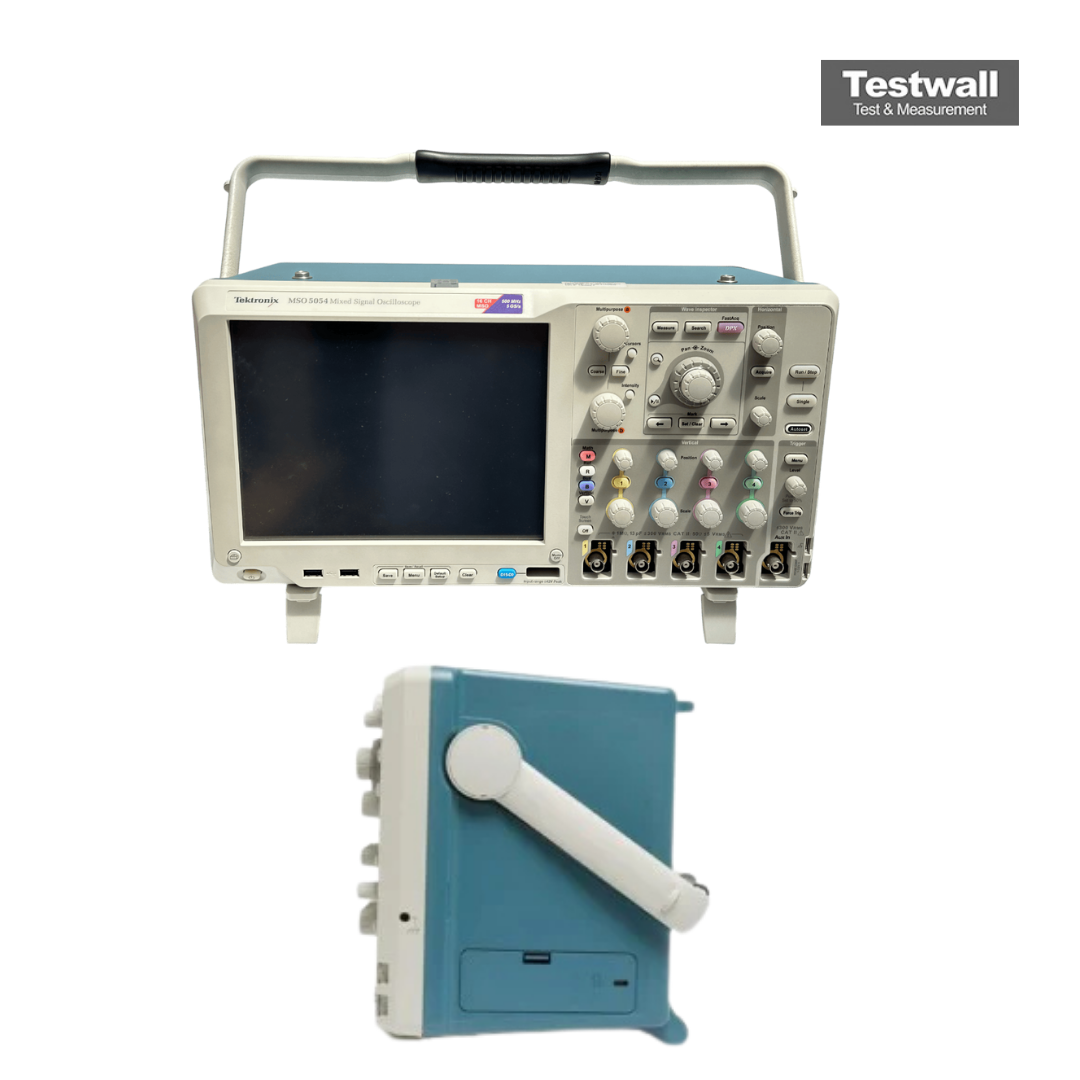

Testwall peut fournir l’équipement d'occasion Tektronix MSO5054, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour la calibration ou la réparation du Tektronix MSO5054.
