Tektronix

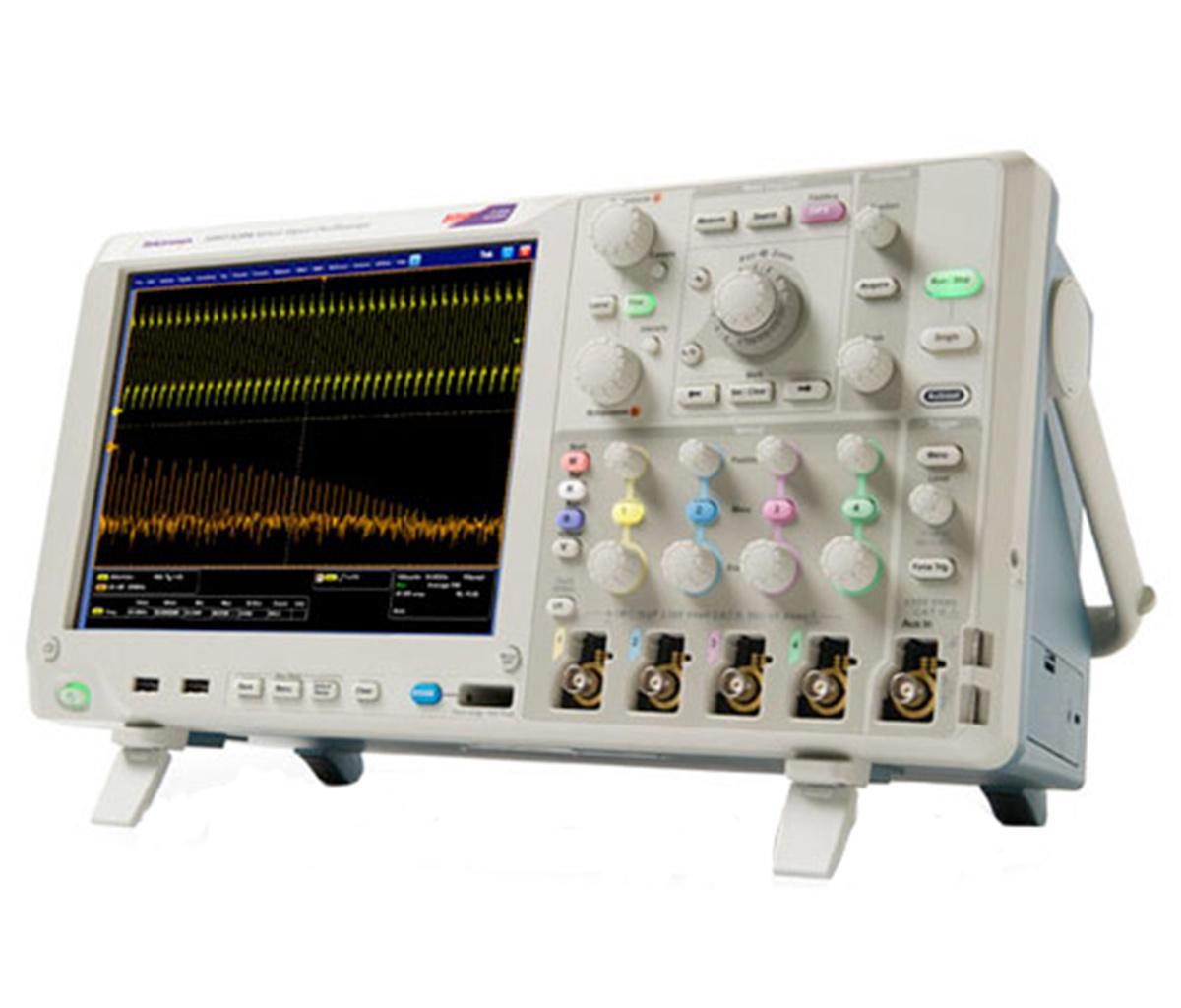

Tektronix MSO5204
4+16-CH, DIGITAL, 2GHz Mixed Signal Oscilloscope
2 GHz Largeur de bande
4 Nombre de voies analogiques
16 Nombre de voies numériques
6,25 GS/s Taux d'échantillonnage
125 Mpoints Longueur d'enregistrement
| Attribut | Valeur |
|---|---|
| Largeur de bande | 2 GHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage | 6,25 GS/s |
| Longueur d'enregistrement | 125 Mpoints |
| Résolution verticale | 8 bits (12 bits en mode haute résolution) |
| Taux de capture des formes d'onde | 500 000 formes d'onde par seconde |
| Taille de l'écran | 15,6 pouces (écran tactile HD capacitif) |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Connectivité | USB, LAN (LXI), DisplayPort, entrée auxiliaire |
Tektronix MSO5204 Options:
- MSO5204 - 2RL - Record Length: 250M max, 125M/Ch
- MSO5204 - 5RL - Record Length: 125M max (4 ch), 250M max (1 or 2 ch) - wait, per datasheet: 125M max, 50M/Ch for MSO5034/5054; for MSO5104/5204: 125M max, 50M/Ch
- MSO5204 - 2RL - Record Length upgrade: 50M max, 25M/Ch (all ch) / 50M (1 or 2 ch)
- MSO5204 - 5RL - Record Length upgrade: 125M max, 50M/Ch
- MSO5204 - 10RL - Record Length upgrade: 250M max, 125M/Ch
- MSO5204 - SSD - Solid State Hard Disk Drive, ≥300 GB
- MSO5204 - DDRA - DDR Memory Bus Analysis (requires Opt. DJA; available on 1 GHz and 2 GHz models only)
- MSO5204 - DJA - Jitter and Eye Analysis Tools – Advanced (DPOJET)
- MSO5204 - ET3 - Ethernet Compliance Testing (requires TF-GBE-BTP or TF-GBE-ATP Ethernet Test Fixture)
- MSO5204 - LT - Waveform Limit Testing
- MSO5204 - MOST - MOST Essentials – Electrical Compliance and Debug Test Solution for MOST50 and MOST150 (requires Opt. DJA)
- MSO5204 - MTM - Mask Testing
- MSO5204 - PWR - Power Measurement and Analysis
- MSO5204 - SR-AERO - Aerospace Serial Triggering and Analysis (MIL-STD-1553)
- MSO5204 - SR-AUTO - Automotive Serial Triggering and Analysis (CAN/LIN/FlexRay)
- MSO5204 - SR-COMP - Computer Serial Triggering and Analysis (RS-232/422/485/UART)
- MSO5204 - SR-CUST - Custom Serial Analysis Kit for Developers
- MSO5204 - SR-DPHY - MIPI D-PHY Serial Analysis (DSI-1 and CSI-2)
- MSO5204 - SR-EMBD - Embedded Serial Triggering and Analysis (I2C, SPI)
- MSO5204 - SR-ENET - Ethernet Serial Triggering and Analysis (10BASE-T, 100BASE-TX)
- MSO5204 - SR-PCIE - PCI Express Serial Analysis (available on ≥1 GHz models only)
- MSO5204 - SR-USB - USB 2.0 Serial Triggering and Analysis (LS, FS, HS)
- MSO5204 - SR-810B - 8b/10b Serial Analysis
- MSO5204 - SVE - SignalVu Essentials – Vector Signal Analysis Software
- MSO5204 - SVA - SignalVu AM/FM/Direct Audio Measurements (requires Opt. SVE)
- MSO5204 - SVM - SignalVu General-purpose Modulation Analysis (requires Opt. SVE)
- MSO5204 - SVP - SignalVu Pulse – Advanced Signal Analysis (requires Opt. SVE)
- MSO5204 - SVT - SignalVu Settling Time Measurements – Frequency and Phase (requires Opt. SVE)
- MSO5204 - USB - USB 2.0 Compliance Testing (requires TDSUSBF USB Test Fixture; 2 GHz bandwidth required for high-speed USB)
- MSO5204 - VET - Visual Trigger and Search
- MSO5204 - VNM - CAN/LIN Protocol Analysis Software
- MSO5204 - PS1 - Power Solution Bundle: DPOPWR, P5205A, TCP0030, TPA-BNC, 067-1686-xx (Deskew Fixture)
- MSO5204 - PS2 - Power Solution Bundle: DPOPWR, THDP0200, TCP0030, 067-1686-xx (Deskew Fixture)
- MSO5204 - PS3 - Power Solution Bundle: DPOPWR, TMDP0200, TCP0020, 067-1686-xx (Deskew Fixture)
- MSO5204 - A0 - Power Plug: North America
- MSO5204 - A1 - Power Plug: Universal European Union
- MSO5204 - A2 - Power Plug: UK
- MSO5204 - A3 - Power Plug: Australia
- MSO5204 - A5 - Power Plug: Switzerland
- MSO5204 - A6 - Power Plug: Japan
- MSO5204 - A10 - Power Plug: China
- MSO5204 - A11 - Power Plug: India
- MSO5204 - A12 - Power Plug: Brazil
- MSO5204 - A99 - No power cord
- MSO5204 - L0 - English manual
- MSO5204 - L1 - French manual
- MSO5204 - L3 - German manual
- MSO5204 - L5 - Japanese manual
- MSO5204 - L7 - Simplified Chinese manual
- MSO5204 - L8 - Traditional Chinese manual
- MSO5204 - L9 - Korean manual
- MSO5204 - L10 - Russian manual
- MSO5204 - 99 - No manual
- MSO5204 - C3 - Calibration Service 3 Years
- MSO5204 - C5 - Calibration Service 5 Years
- MSO5204 - D1 - Calibration Data Report
- MSO5204 - D3 - Calibration Data Report 3 Years (with Opt. C3)
- MSO5204 - D5 - Calibration Data Report 5 Years (with Opt. C5)
- MSO5204 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
- MSO5204 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
- MSO5204 - R3 - Repair Service 3 Years (including warranty)
- MSO5204 - R5 - Repair Service 5 Years (including warranty)
| Model | MSO5204 |
|---|
Le Tektronix MSO5204 offre une bande passante de 2 GHz, un taux d’échantillonnage de 10 GS/s et une mémoire de 12,5 Mpts, assurant une fidélité de signal exceptionnelle. Avec quatre canaux analogiques et seize numériques, il permet une analyse précise des conceptions à haute vitesse. Le système Windows intégré et les déclencheurs visuels simplifient la capture de signaux complexes.
Parfait pour les ingénieurs travaillant avec des marges de temporisation serrées et des taux de données rapides, il décode les protocoles série et s’intègre facilement aux laboratoires.

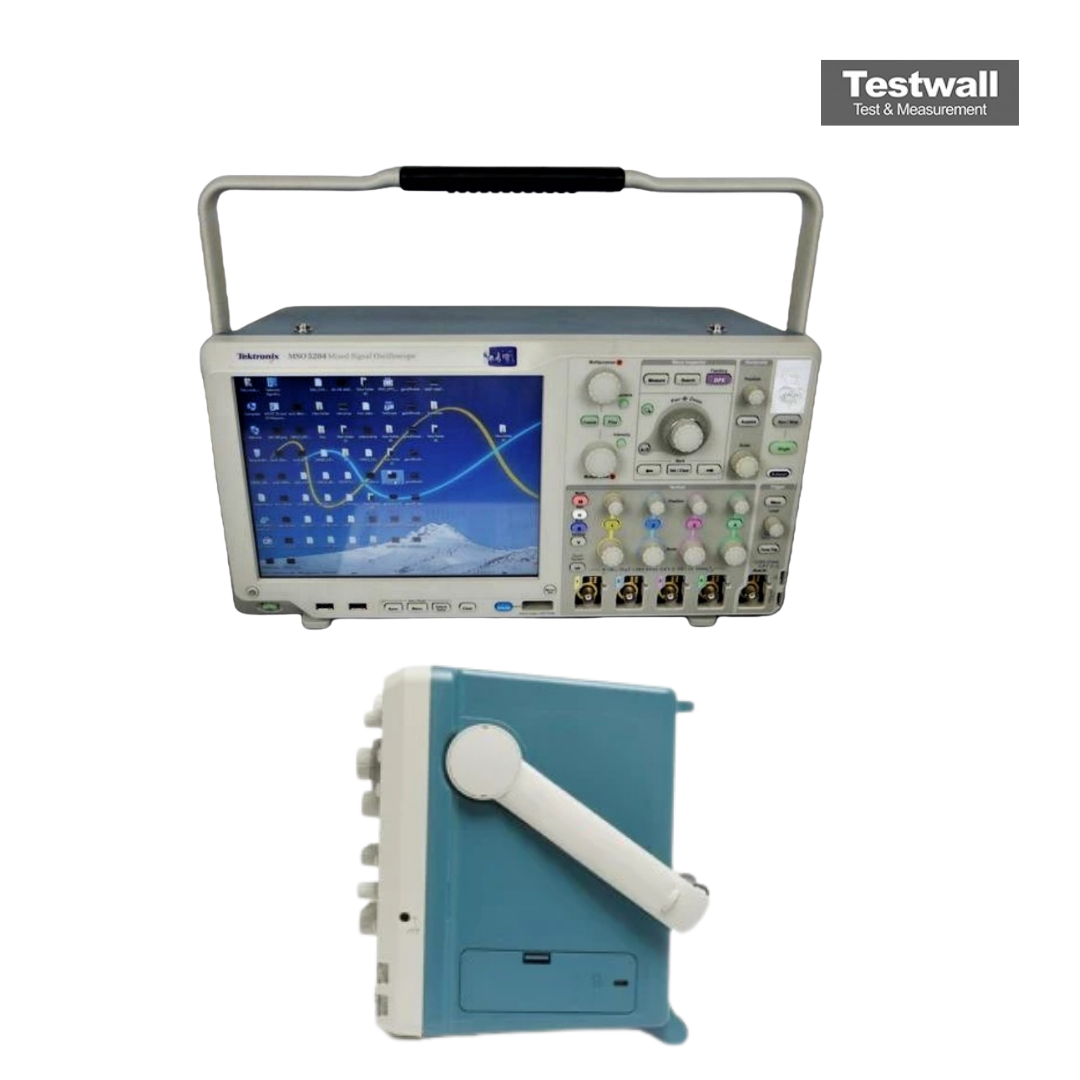

Testwall peut fournir l’équipement d’occasion Tektronix MSO5204, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et fiable. Veuillez nous contacter directement pour toute demande d’étalonnage ou de réparation du Tektronix MSO5204.
