Tektronix

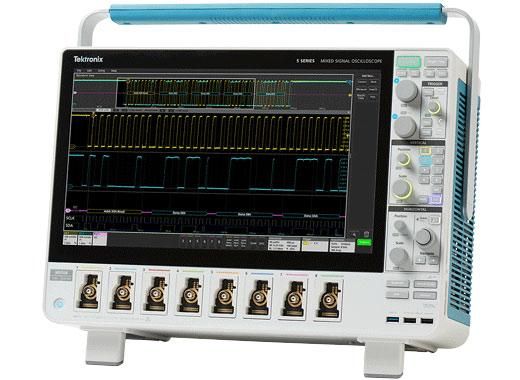

Tektronix MSO54 5-BW-500 5 Series MDO 4 Channel Mixed Domain Oscilloscope, 500 MHz
500 5 Series MDO 4 Channel Mixed Domain Oscilloscope, 500 MHz
500 MHz Bande passante
4 canaux analogiques Nombre de canaux
6,25 GS/s Taux d'échantillonnage
31,25 Mpoints par canal Longueur d'enregistrement
12 bits (16 bits en mode haute résolution) Résolution verticale
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de canaux | 4 canaux analogiques |
| Taux d'échantillonnage | 6,25 GS/s |
| Longueur d'enregistrement | 31,25 Mpoints par canal |
| Résolution verticale | 12 bits (16 bits en mode haute résolution) |
| Taille de l'écran | 15,6 pouces HD (1920 x 1080 pixels), écran tactile capacitif |
| Canaux numériques | 8 canaux logiques numériques (via sonde optionnelle) |
| Analyses de protocoles série | I²C, SPI, RS-232/422/485/UART, USB, CAN, LIN, FlexRay, MIL-STD-1553, et autres |
| Connectivité | USB 3.0, USB 2.0, LAN (RJ-45), DisplayPort, entrée/sortie auxiliaire |
| Système d'exploitation | Windows 10 intégré |
Tektronix MSO54 5-BW-500 5 Series MDO 4 Channel Mixed Domain Oscilloscope, 500 MHz Options:
- MSO54 - 5-BW-350 - 350 MHz Bandwidth
- MSO54 - 5-BW-500 - 500 MHz Bandwidth
- MSO54 - 5-BW-1000 - 1 GHz Bandwidth
- MSO54 - 5-BW-2000 - 2 GHz Bandwidth
- MSO54 - 5-RL-125M - Extend record length to 125 Mpoints/channel
- MSO54 - 5-WIN - Add removable SSD with Microsoft Windows 10 operating system license
- MSO54 - 5-AFG - Add Arbitrary / Function Generator
- MSO54 - 5-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO54 - 5-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO54 - 5-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO54 - 5-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
- MSO54 - 5-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO54 - 5-SRCOMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO54 - 5-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO54 - 5-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO54 - 5-SRI3C - MIPI I3C (I3C decode and search only)
- MSO54 - 5-SRPM - Power Management serial triggering and analysis (SPMI)
- MSO54 - 5-SRUSB2 - USB (USB2.0 LS, FS, HS) serial triggering and analysis
- MSO54 - 5-CMAUTOEN - Automotive Ethernet automated compliance test solution (100BASE-T1 and 1000BASE-T1)
- MSO54 - 5-CMENET - Ethernet automated compliance test solution (10BASE-T/100BASE-T/1000BASE-T)
- MSO54 - 5-CMUSB2 - USB2.0 automated compliance test solution
- MSO54 - 5-DJA - Advanced Jitter and Eye Analysis
- MSO54 - 5-PWR - Power Measurement and Analysis
- MSO54 - 5-DPM - Digital Power Management
- MSO54 - 5-PS2 - Power Solution Bundle (5-PWR, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
- MSO54 - 5-PS2FRA - Power Solution Bundle (5-PWR, THDP0200, TCP0030A, two TPP0502, 067-1686-xx deskew fixture)
- MSO54 - A0 - North America power plug (115 V, 60 Hz)
- MSO54 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO54 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO54 - A3 - Australia power plug (240 V, 50 Hz)
- MSO54 - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO54 - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO54 - A10 - China power plug (50 Hz)
- MSO54 - A11 - India power plug (50 Hz)
- MSO54 - A12 - Brazil power plug (60 Hz)
- MSO54 - A99 - No power cord
- MSO54 - T3 - Three Year Total Protection Plan
- MSO54 - T5 - Five Year Total Protection Plan
- MSO54 - R5 - Standard Warranty Extended to 5 Years
- MSO54 - C3 - Calibration service 3 Years
- MSO54 - C5 - Calibration service 5 Years
- MSO54 - D1 - Calibration Data Report
- MSO54 - D3 - Calibration Data Report 3 Years (with Option C3)
- MSO54 - D5 - Calibration Data Report 5 Years (with Option C5)
| Model | MSO54 |
|---|
Le Tektronix MSO54B:5-BW-500 offre 4 entrées FlexChannel avec une bande passante de 500 MHz, un échantillonnage en temps réel de 6,25 GS/s et une mémoire jusqu'à 500 Mpoints. Écran tactile HD de 15,6", résolution de 12 bits (jusqu'à 16 bits en mode High Res), connectivité USB 3.0, LAN, DisplayPort, DVI-D et VGA. SSD amovible de 250 Go en option.
Faisant partie de la série 5B MSO, il est idéal pour les conceptions embarquées, l’analyse de puissance et les tests série à haute vitesse. Prend en charge jusqu'à 32 canaux numériques avec sondes.
Testwall peut fournir le Tektronix MSO54B:5-BW-500 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'une calibration ou réparation du Tektronix MSO54B:5-BW-500.
