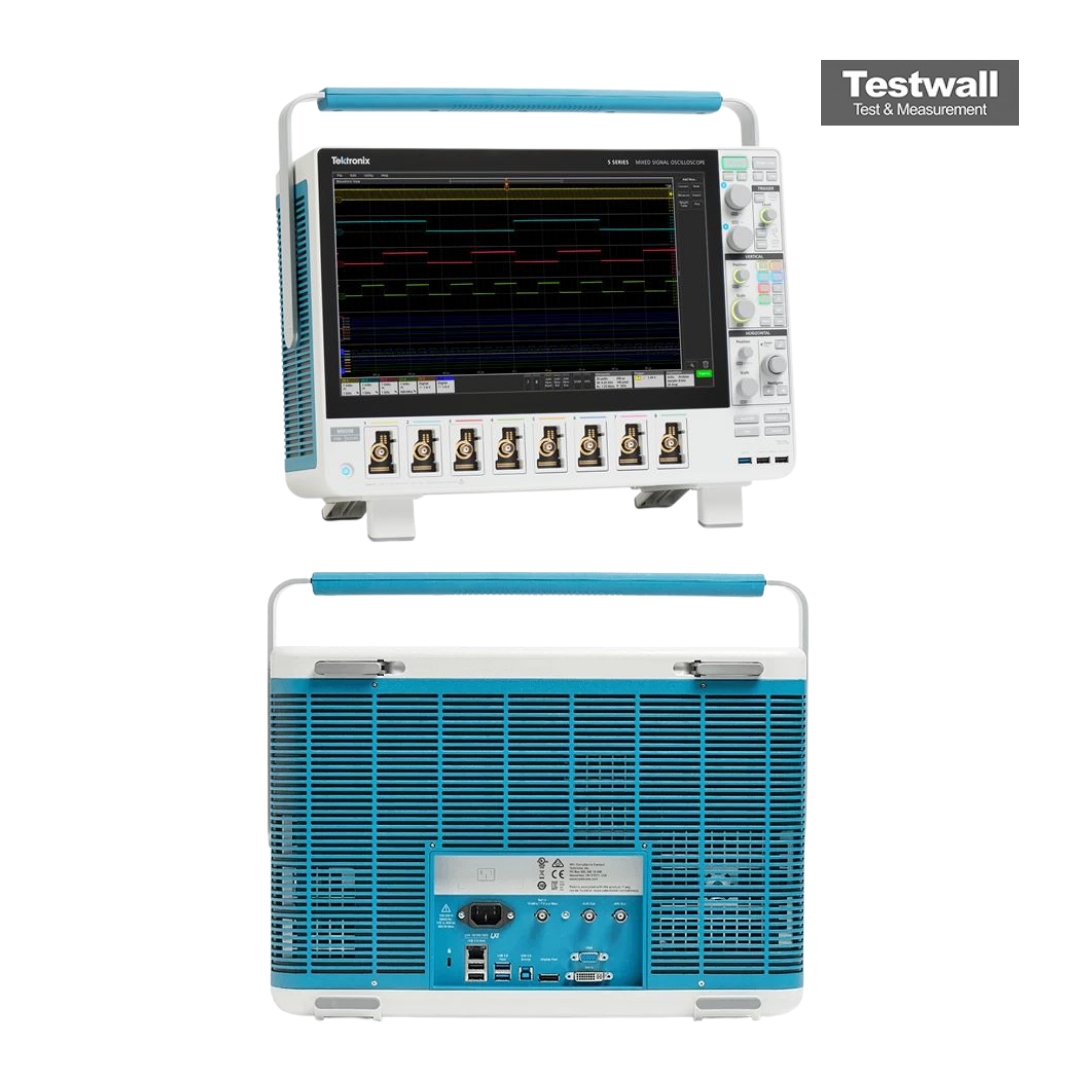

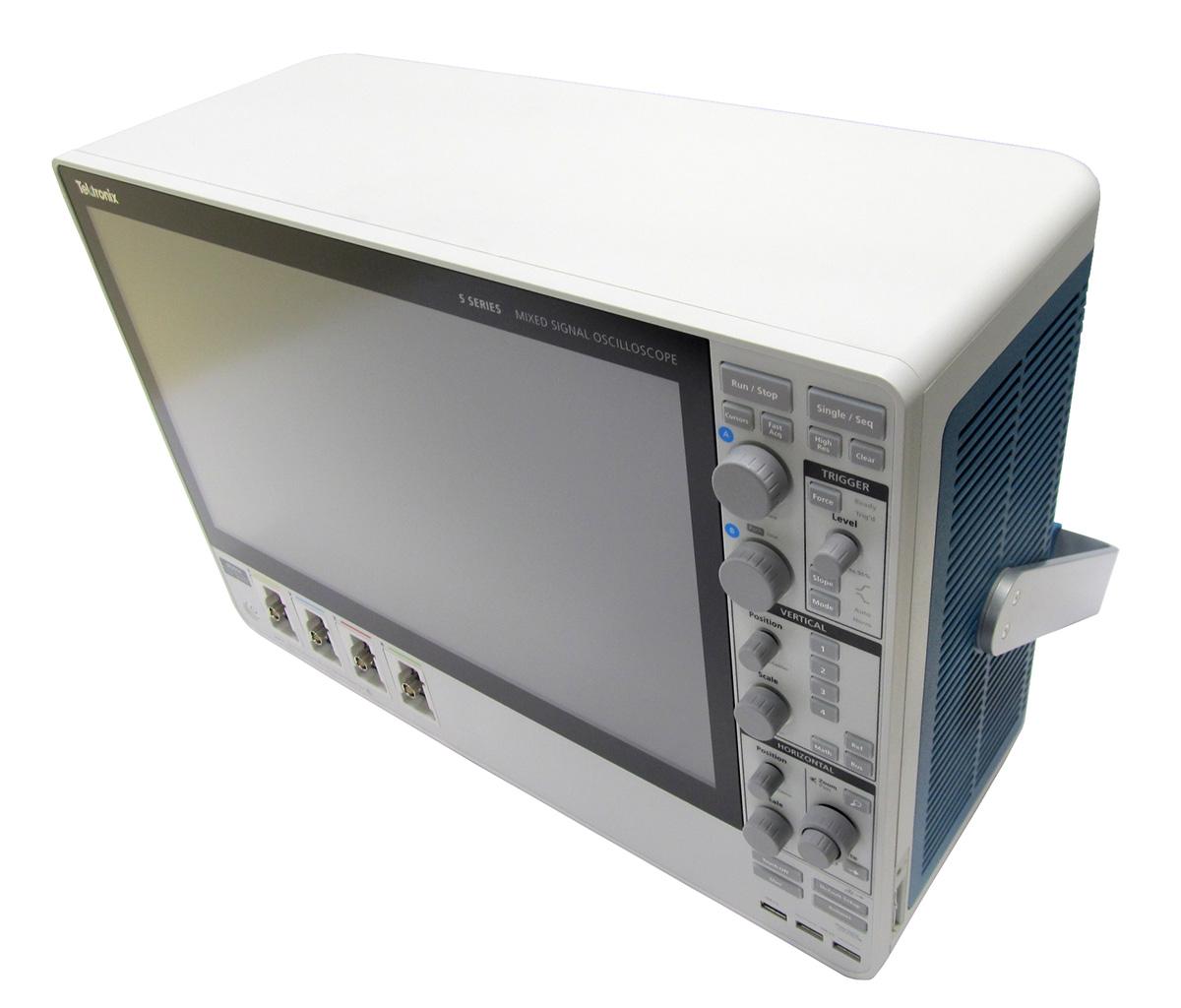

Tektronix MSO54 5-BW-2000
| Attribut | Valeur |
|---|---|
| Largeur de bande | 2 GHz |
| Nombre de voies analogiques | 4 |
| Nombre de voies numériques | 16 |
| Taux d'échantillonnage | 6,25 GS/s |
| Longueur d'enregistrement | 31,25 Méch. (standard) |
| Résolution verticale | 12 bits |
| Écran | Écran tactile LCD 15,6 pouces (1920 x 1080) |
| Fréquence de mise à jour des formes d'onde | 500 000 formes d'onde par seconde |
| Connectivité | USB, LAN (LXI), DisplayPort, entrée/sortie auxiliaire |
| Système d'exploitation | Windows 10 |
Tektronix MSO54 5-BW-2000 Options:
Options available for the Tektronix 5 Series MSO. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- MSO54 - 5-BW-2000 - 2 GHz analog bandwidth (this unit)
- MSO54 - 5-AFG - Built-in 50 MHz arbitrary/function generator
- MSO54 - 5-RL-125M - Record length extension to 125 M points per channel
- MSO54 - 5-RL-250M - Record length extension to 250 M points per channel
- MSO54 - 5-RL-500M - Record length extension to 500 M points per channel
- MSO54 - 5-WIN - Removable SSD with Windows operating system
- MSO54 - 5-SEC - Enhanced security for instrument declassification
- MSO54 - 5-DJA - Advanced jitter and eye analysis
- MSO54 - 5-PWR - Advanced power measurement and analysis
- MSO54 - 5-PS2 - Power solution bundle (5-PWR, THDP0200, TCP0030A, deskew fixture)
- MSO54 - 5-DPM - Digital power management analysis
- MSO54 - 5-IMDA - Inverter / motor drive analysis
- MSO54 - 5-MTM - Mask and limit testing
- MSO54 - 5-SV-RFVT - Spectrum View RF versus time analysis
- MSO54 - 5-SV-BW-1 - Spectrum View capture bandwidth increased to 500 MHz
- MSO54 - 5-VID - Analog video triggering (NTSC, PAL, SECAM)
- MSO54 - 5-UDFLT - User-defined filter creation tool
- MSO54 - 5-CMUSB2 - USB 2.0 automated compliance (TekExpress)
- MSO54 - 5-CMENET - Ethernet 10/100/1000BASE-T automated compliance (TekExpress)
- MSO54 - 5-CMAUTOEN - Automotive Ethernet automated compliance (TekExpress)
- MSO54 - 5-DBLVDS - TekExpress automated LVDS test
- MSO54 - 5-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO54 - 5-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO54 - 5-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay)
- MSO54 - 5-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO54 - 5-SRCOMP - Computer serial triggering and analysis (RS-232/422/485, UART)
- MSO54 - 5-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO54 - 5-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO54 - 5-SRI3C - I3C serial triggering and analysis
- MSO54 - 5-SRPM - Power management serial triggering and analysis (SPMI)
- MSO54 - 5-SRUSB2 - USB 2.0 serial triggering and analysis (LS, FS, HS)
Le Tektronix MSO54-5-BW-2000 offre une bande passante de 2 GHz, 4 FlexChannels, et un taux d’échantillonnage en temps réel de 6,25 GS/s sur tous les canaux analogiques/numériques, avec une mémoire de 62,5 Mpoints extensible
Idéal pour les systèmes embarqués, l’électronique automobile et la conception d’alimentations, son écran HD 15,6" améliore la visibilité sur les systèmes complexes
Testwall peut fournir le Tektronix MSO54-5-BW-2000 d’occasion, entièrement testé
Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées
Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix MSO54-5-BW-2000.
