Tektronix

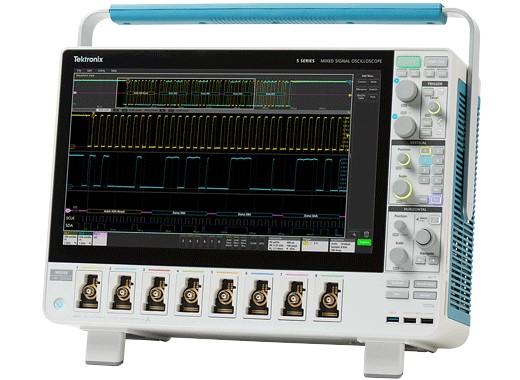

Tektronix MSO54 Mixed Signal Oscilloscope,4 FlexChannel inputs Oscilloscope
Mixed Signal Oscilloscope,4 FlexChannel? inputs Oscilloscope
4 voies FlexChannel (extensible jusqu'à 32 voies numériques avec sondes logiques) Nombre de voies
350 MHz à 2 GHz (mise à niveau possible) Bande passante
6,25 GS/s sur toutes les voies simultanément Taux d'échantillonnage
jusqu'à 500 Mpoints par voie Longueur mémoire
12 bits (jusqu'à 16 bits en mode haute résolution) Résolution verticale
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies FlexChannel (extensible jusqu'à 32 voies numériques avec sondes logiques) |
| Bande passante | 350 MHz à 2 GHz (mise à niveau possible) |
| Taux d'échantillonnage | 6,25 GS/s sur toutes les voies simultanément |
| Longueur mémoire | jusqu'à 500 Mpoints par voie |
| Résolution verticale | 12 bits (jusqu'à 16 bits en mode haute résolution) |
| Écran | Écran tactile capacitif HD de 15,6 pouces (1920 x 1080 pixels) |
| Taux de capture des formes d'onde | jusqu'à 500 000 formes d'onde par seconde |
| Analyse spectrale | Analyse FFT intégrée avec affichage simultané temporel et fréquentiel |
| Connectivité | USB, LAN (LXI), DisplayPort, entrée/sortie auxiliaire |
| Système d'exploitation | Windows 10 intégré avec logiciel d'analyse avancée TekScope |
Tektronix MSO54 Mixed Signal Oscilloscope,4 FlexChannel inputs Oscilloscope Options:
- MSO54 - 5-BW-350 - 350 MHz analog channel bandwidth
- MSO54 - 5-BW-500 - 500 MHz analog channel bandwidth
- MSO54 - 5-BW-1000 - 1 GHz analog channel bandwidth
- MSO54 - 5-BW-2000 - 2 GHz analog channel bandwidth
- MSO54 - 5-RL-125M - Extend record length to 125 Mpoints/channel
- MSO54 - 5-WIN - Add removable SSD with Microsoft Windows 10 operating system license
- MSO54 - 5-AFG - Add Arbitrary / Function Generator
- MSO54 - 5-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO54 - 5-SRAERO - Aerospace serial bus triggering, decode, and search (MIL-STD-1553, ARINC 429)
- MSO54 - 5-SRAUDIO - Audio serial bus triggering, decode, and search (I2S, LJ, RJ, TDM)
- MSO54 - 5-SRAUTO - Automotive serial bus triggering, decode, and search (CAN, CAN FD, LIN, FlexRay)
- MSO54 - 5-SRAUTOSEN - Automotive sensor serial bus triggering, decode, and search (SENT)
- MSO54 - 5-SRCOMP - Computer serial bus triggering, decode, and search (RS-232/422/485/UART)
- MSO54 - 5-SREMBD - Embedded serial bus triggering, decode, and search (I2C, SPI)
- MSO54 - 5-SRENET - Ethernet serial bus triggering, decode, and search (10BASE-T, 100BASE-TX)
- MSO54 - 5-SRPM - Power Management serial bus triggering, decode, and search (SPMI)
- MSO54 - 5-SRUSB2 - USB serial bus triggering, decode, and search (USB2.0 LS, FS, HS)
- MSO54 - 5-CMAUTOEN - Automotive Ethernet automated compliance test solution (100BASE-T1 and 1000BASE-T1)
- MSO54 - 5-CMUSB2 - USB 2.0 automated compliance test solution
- MSO54 - 5-DJA - Advanced Jitter and Eye Analysis
- MSO54 - 5-PWR - Power Measurement and Analysis
- MSO54 - 5-PS2 - Power Solution Bundle (5-PWR, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
- MSO54 - HC5 - Hard carrying case
- MSO54 - RM5 - Rackmount kit
- MSO54 - A0 - North America power plug (115 V, 60 Hz)
- MSO54 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO54 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO54 - A3 - Australia power plug (240 V, 50 Hz)
- MSO54 - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO54 - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO54 - A10 - China power plug (50 Hz)
- MSO54 - A11 - India power plug (50 Hz)
- MSO54 - A12 - Brazil power plug (60 Hz)
- MSO54 - A99 - No power cord
- MSO54 - T3 - Three Year Total Protection Plan
- MSO54 - T5 - Five Year Total Protection Plan
- MSO54 - R5 - Standard Warranty Extended to 5 Years
- MSO54 - C3 - Calibration service 3 Years
- MSO54 - C5 - Calibration service 5 Years
- MSO54 - D1 - Calibration Data Report
- MSO54 - D3 - Calibration Data Report 3 Years (with Option C3)
- MSO54 - D5 - Calibration Data Report 5 Years (with Option C5)
| Model | MSO54 |
|---|
Le Tektronix MSO54 dispose de 4 entrées FlexChannel, chacune configurable en 1 canal analogique ou 8 numériques, avec une bande passante allant de 350 MHz à 2 GHz. Écran tactile HD 15,6", interface conviviale, échantillonnage 6,25 GS/s et mémoire de 125 Mpts/canal. Résolution améliorée jusqu’à 16 bits.
Idéal pour l’analyse avancée, il offre un générateur de fonctions/arbitraire en option, une intégration Windows et une visibilité exceptionnelle du signal. Les FlexChannels garantissent une flexibilité maximale.
Testwall peut fournir le Tektronix MSO54 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'une calibration ou réparation du Tektronix MSO54.
