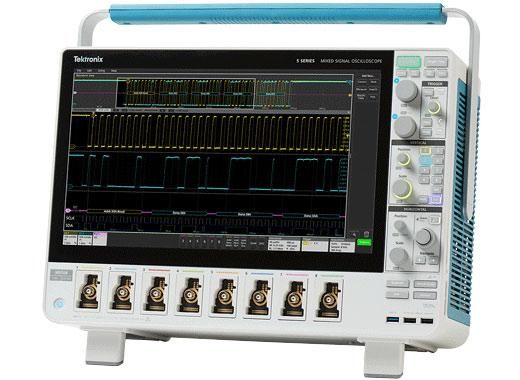

Tektronix MSO58 5-BW-1000 5 Series MDO 8 Channel Mixed Domain Oscilloscope, 1 GHz
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de canaux | 8 canaux analogiques |
| Taux d'échantillonnage | 6,25 GS/s sur tous les canaux |
| Longueur d'enregistrement | 125 Mpoints par canal |
| Résolution verticale | 12 bits (16 bits en mode haute résolution) |
| Écran | Écran tactile capacitif HD 15,6 pouces (1920 x 1080) |
| Canaux logiques | 8 canaux logiques (via sonde optionnelle) |
| Fréquence de mise à jour des formes d'onde | 500 000 formes d'onde par seconde |
| Connectivité | USB, LAN (LXI), DisplayPort |
| Alimentation | 100 – 240 V CA, 50/60 Hz |
Tektronix MSO58 5-BW-1000 5 Series MDO 8 Channel Mixed Domain Oscilloscope, 1 GHz Options:
- MSO58 - 5-BW-350 - 350 MHz bandwidth
- MSO58 - 5-BW-500 - 500 MHz bandwidth
- MSO58 - 5-BW-1000 - 1 GHz bandwidth
- MSO58 - 5-BW-2000 - 2 GHz bandwidth
- MSO58 - 5-RL-125M - Extend record length to 125 Mpoints/channel
- MSO58 - 5-WIN - Add removable SSD with Microsoft Windows 10 operating system license
- MSO58 - 5-AFG - Add Arbitrary / Function Generator
- MSO58 - 5-SEC - Add enhanced security for instrument declassification and password protected enabling and disabling of all USB and Ethernet ports and firmware upgrade
- MSO58 - 5-SRAERO - Aerospace serial triggering and analysis (MIL-STD-1553, ARINC 429)
- MSO58 - 5-SRAUDIO - Audio serial triggering and analysis (I2S, LJ, RJ, TDM)
- MSO58 - 5-SRAUTO - Automotive serial triggering and analysis (CAN, CAN FD, LIN, FlexRay, and CAN symbolic decoding)
- MSO58 - 5-SRAUTOSEN - Automotive sensor serial triggering and analysis (SENT)
- MSO58 - 5-SRCOMP - Computer serial triggering and analysis (RS-232/422/485/UART)
- MSO58 - 5-SREMBD - Embedded serial triggering and analysis (I2C, SPI)
- MSO58 - 5-SRENET - Ethernet serial triggering and analysis (10BASE-T, 100BASE-TX)
- MSO58 - 5-SRI3C - MIPI I3C (I3C decode and search only)
- MSO58 - 5-SRPM - Power Management serial triggering and analysis (SPMI)
- MSO58 - 5-SRUSB2 - USB (USB2.0 LS, FS, HS) serial triggering and analysis
- MSO58 - 5-CMAUTOEN - Automotive Ethernet automated compliance test solution (100BASE-T1 and 1000BASE-T1)
- MSO58 - 5-CMENET - Ethernet automated compliance test solution (10BASE-T/100BASE-T/1000BASE-T)
- MSO58 - 5-CMUSB2 - USB2.0 automated compliance test solution
- MSO58 - 5-DJA - Advanced Jitter and Eye Analysis
- MSO58 - 5-PWR - Power Measurement and Analysis
- MSO58 - 5-DPM - Digital Power Management
- MSO58 - 5-PS2 - Power Solution Bundle (5-PWR, THDP0200, TCP0030A, 067-1686-xx deskew fixture)
- MSO58 - 5-PS2FRA - Power Solution Bundle (5-PWR, THDP0200, TCP0030A, two TPP0502, 067-1686-xx deskew fixture)
| Model | MSO58 |
|---|
Le Tektronix MSO58:5-BW-1000 est un oscilloscope MSO série 5 à 8 canaux avec bande passante de 1 GHz, échantillonnage à 6,25 GS/s et mémoire de 62,5 Mpoints. Chaque FlexChannel peut fournir un signal analogique ou huit entrées logiques numériques via les sondes TLP058, offrant une visibilité complète grâce à un écran HD de 15,6".
Modèle de la série 5 originale, sans fonctions 5B telles que déclencheur auxiliaire ou SSD, idéal pour les systèmes embarqués et l’électronique de puissance.
Testwall peut fournir le Tektronix MSO58:5-BW-1000 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'une calibration ou réparation du Tektronix MSO58:5-BW-1000.
