Tektronix MSO58-BW2000
| Attribut | Valeur |
|---|---|
| Bande passante | 2 GHz |
| Nombre de voies analogiques | 8 |
| Taux d'échantillonnage | 6,25 GS/s (sur toutes les voies) |
| Longueur d'enregistrement | 125 Mpoints (standard), jusqu'à 250 Mpoints (optionnel) |
| Résolution verticale | 12 bits |
| Voies numériques (FlexChannel) | 8 voies FlexChannel (compatibles sondes logiques 8/16 voies) |
| Écran | Écran tactile capacitif HD 15,6 pouces (1920 x 1080) |
| Taux de capture des formes d'onde | 500 000 formes d'onde par seconde |
| Analyse spectrale | Analyse du spectre en fréquence intégrée (FFT avancée) |
| Connectivité | USB, LAN (LXI), DisplayPort, entrée/sortie auxiliaire |
Tektronix MSO58-BW2000 Options:
- MSO58-BW2000 - 5-RL-125 - Extend record length to 125 Mpoints/channel
- MSO58-BW2000 - 5-WIN - Add removable SSD with Windows 10 license
- MSO58-BW2000 - 5-AFG - Add Arbitrary / Function Generator
- MSO58-BW2000 - 5-SRAUDIO - Serial bus triggering, decode and search: Audio (I2S, LJ, RJ, TDM)
- MSO58-BW2000 - 5-SRAUTO - Serial bus triggering, decode and search: Automotive (CAN, LIN, FlexRay)
- MSO58-BW2000 - 5-SRCOMP - Serial bus triggering, decode and search: Computer (RS-232/422/485/UART)
- MSO58-BW2000 - 5-SREMBD - Serial bus triggering, decode and search: Embedded (I2C, SPI)
- MSO58-BW2000 - 5-SRENET - Serial bus triggering, decode and search: Ethernet (10BASE-T, 100BASE-TX)
- MSO58-BW2000 - 5-SRUSB2 - Serial bus triggering, decode and search: USB (USB2.0 LS, FS, HS)
- MSO58-BW2000 - 5-DJA - Advanced Jitter and Eye Analysis
- MSO58-BW2000 - T3 - Three Year Total Protection Plan
- MSO58-BW2000 - T5 - Five Year Total Protection Plan
- MSO58-BW2000 - R5 - Standard Warranty Extended to 5 Years
- MSO58-BW2000 - C3 - Calibration Service 3 Years
- MSO58-BW2000 - C5 - Calibration Service 5 Years
- MSO58-BW2000 - D1 - Calibration Data Report
- MSO58-BW2000 - D3 - Calibration Data Report 3 Years (with Option C3)
- MSO58-BW2000 - D5 - Calibration Data Report 5 Years (with Option C5)
- MSO58-BW2000 - A0 - North America power plug (115 V, 60 Hz)
- MSO58-BW2000 - A1 - Universal Euro power plug (220 V, 50 Hz)
- MSO58-BW2000 - A2 - United Kingdom power plug (240 V, 50 Hz)
- MSO58-BW2000 - A3 - Australia power plug (240 V, 50 Hz)
- MSO58-BW2000 - A5 - Switzerland power plug (220 V, 50 Hz)
- MSO58-BW2000 - A6 - Japan power plug (100 V, 50/60 Hz)
- MSO58-BW2000 - A10 - China power plug (50 Hz)
- MSO58-BW2000 - A11 - India power plug (50 Hz)
- MSO58-BW2000 - A12 - Brazil power plug (60 Hz)
- MSO58-BW2000 - A99 - No power cord
| Model | MSO58-BW2000 |
|---|

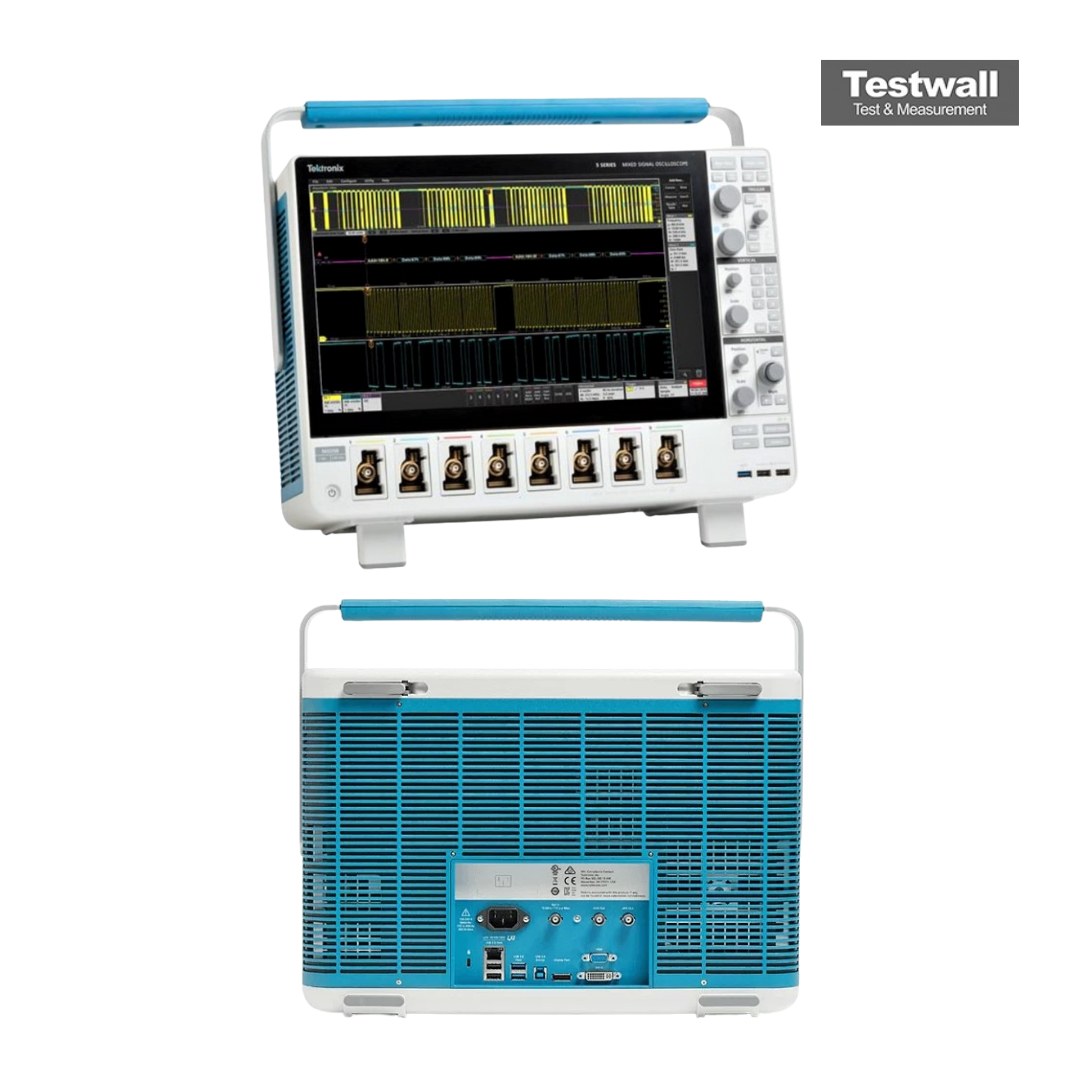

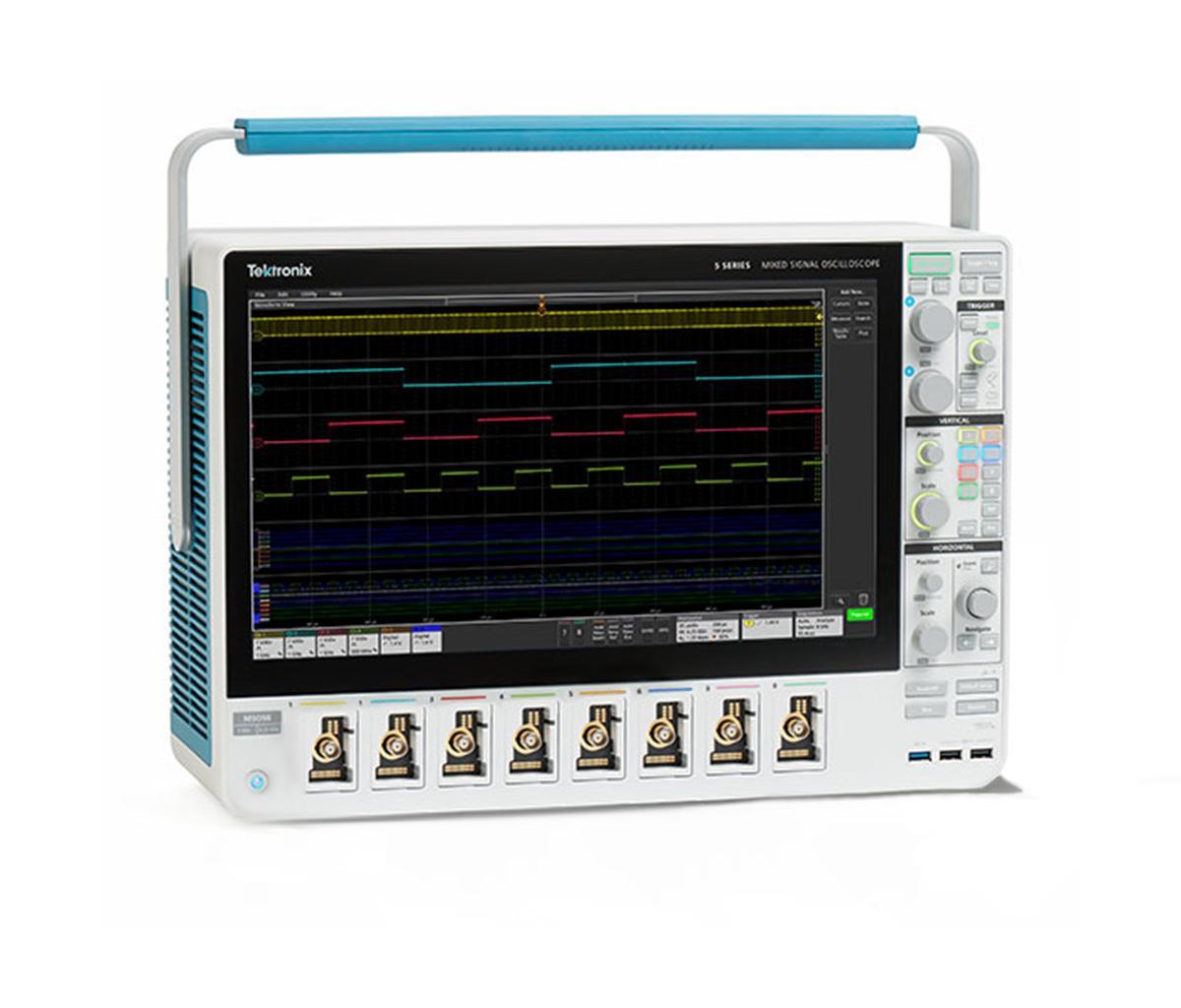

Le Tektronix MSO58‑BW2000 est un oscilloscope mixte 8 canaux de la série 5 MSO, offrant une bande passante analogique de 2 GHz, des entrées FlexChannel®, un échantillonnage à 6,25 GS/s, une mémoire de 62,5 Mpts, une résolution de 12 bits, des triggers haute vitesse, Spectrum View et un écran tactile Full HD de 15,6″ pour l’analyse avancée.
Conçu pour le débogage de systèmes embarqués, l’analyse de protocoles série et l’intégrité de signal mixte, l’instrument prend en charge des mises à niveau modulaires, des acquisitions profondes et plusieurs décodages de protocoles.
Testwall peut fournir le Tektronix MSO58‑BW2000 usagé, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service incomparables. Contactez-nous directement si vous avez besoin de calibrage ou de réparation du Tektronix MSO58‑BW2000.
