Tektronix

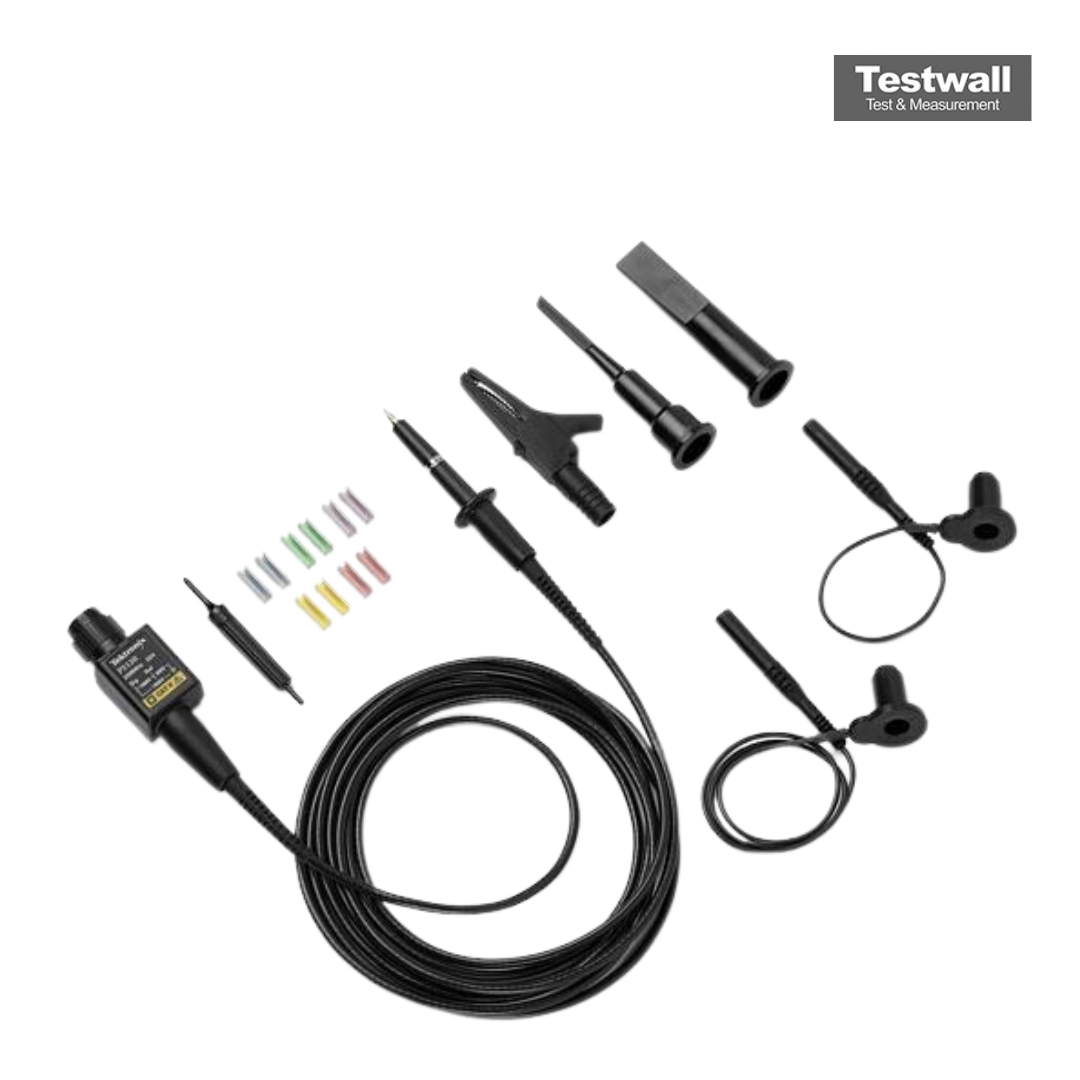

Tektronix P5100

High Voltage Probe 2.5 Kv
250 MHz Bande passante
1,75 ns Temps de montée
Sonde haute tension passive, 100X Type de sonde
100:1 Rapport d'atténuation
10 mΩ Résistance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 250 MHz
Temps de montée 1,75 ns
Type de sonde Sonde haute tension passive, 100X
Rapport d'atténuation 100:1
Résistance d'entrée 10 mΩ
Capacité d'entrée 2,75 pF
Tension d'entrée maximale 2,5 kV (DC + pic AC)
Oscilloscopes compatibles Oscilloscopes avec une capacité d'entrée de 7 à 30 pF
Longueur du câble 3 m
Tektronix P5100 Options:
  • P5100 - 013-0291-00 - Probe Tip to BNC Adapter
  • P5100 - 206-0060-00 - 0.080 in. Diameter Spring Tip
Formulaire d'étalonnage Tektronix P5100

Formulaire de réparation Tektronix P5100
Maximum file size: 40MB

La Tektronix P5100 est une sonde haute tension conçue pour les applications à haute fréquence, avec une plage de mesure de DC à 250 MHz. Elle offre une certification 1000 V CAT III et peut supporter jusqu’à 2500 V CC + crête AC. L’unité propose une atténuation 100× avec codage Readout, une plage de compensation de 7–30 pF et est compatible avec les oscilloscopes de capacité similaire. Certifiée UL3111‑1, EN61010‑1 et autres normes de sécurité.

Idéale pour les environnements exigeants nécessitant grande tension et fidélité du signal, la P5100 garantit des mesures précises et sécurisées.

Testwall peut fournir la Tektronix P5100 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall assure des instruments de haute performance avec une fiabilité et une qualité de service incomparables. Merci de nous contacter directement si vous avez besoin de la calibration ou de la réparation de la Tektronix P5100.
