Tektronix

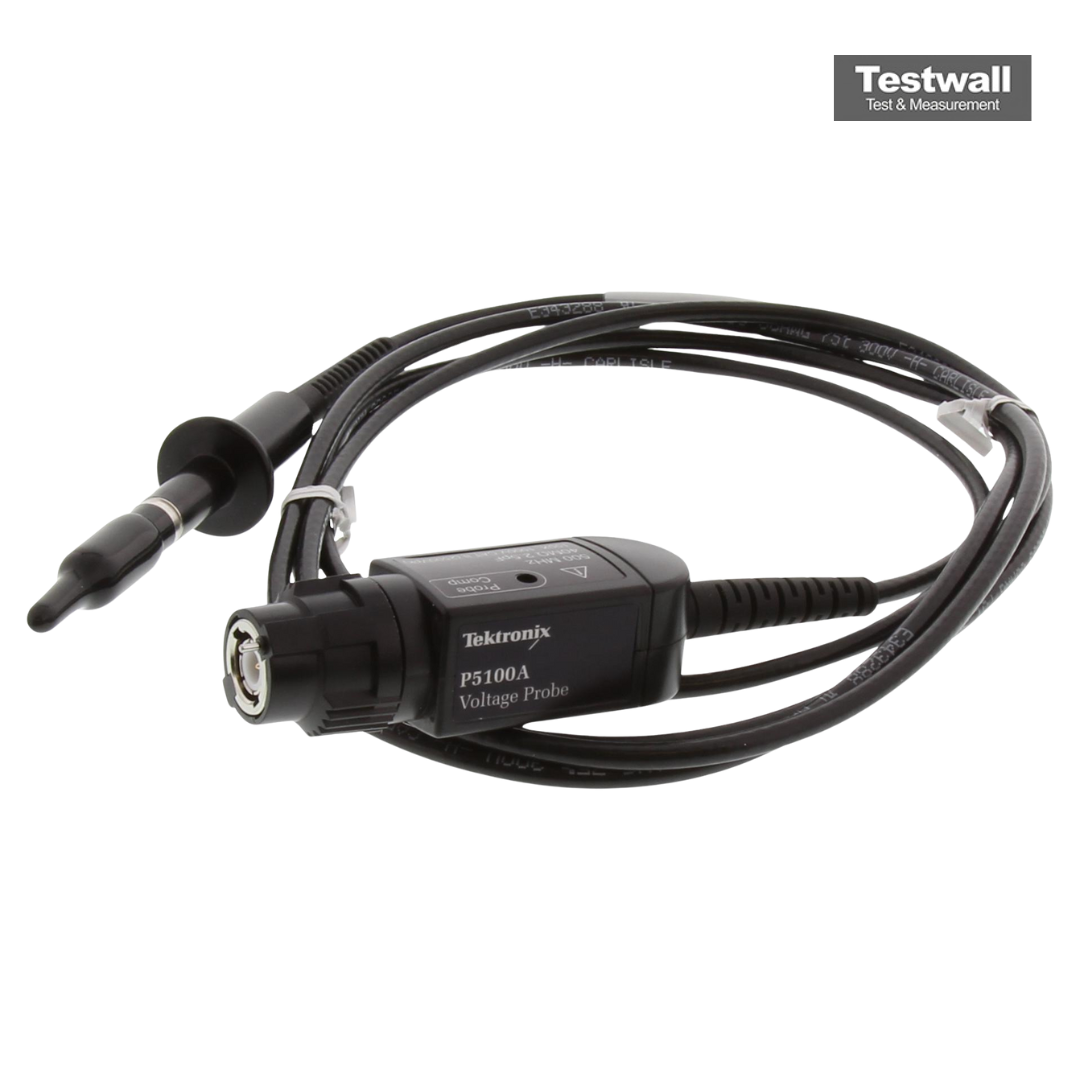

Tektronix P5100A
High Voltage Probe, 500 MHz 100X
500 MHz Bande passante
100:1 Facteur d'atténuation
2500 V CC + crête CA (déclassement selon la fréquence) Tension d'entrée maximale
15 V à 40 V Tension de compensation
100 MΩ en parallèle avec 3,0 pF Impédance d'entrée
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Facteur d'atténuation | 100:1 |
| Tension d'entrée maximale | 2500 V CC + crête CA (déclassement selon la fréquence) |
| Tension de compensation | 15 V à 40 V |
| Impédance d'entrée | 100 MΩ en parallèle avec 3,0 pF |
| Capacité de la pointe | 2,5 pF |
| Longueur du câble | 1,2 m |
| Temps de montée | ≤ 700 ps |
| Catégorie de mesure | CAT II (jusqu'à 2500 V), CAT III (jusqu'à 1000 V) |
| Compatibilité oscilloscope | Oscilloscopes Tektronix avec entrée 1 MΩ |
| Model | P5100A |
|---|
Tektronix P5100AThe Tektronix P5100A, when coupled with the TPS2000B Series digital storage Oscilloscopes, deliver both the isolation for the measurement from earth ground and full isolation between the channels. The P5120 is the recommended probe for measuring ripple on high-voltage DC supplies. The Tektronix P5100A probe should not be used for AC-coupled measurements on signals with greater than 300V DC offset.Specifications of the Tektronix P5100A High Voltage Probe include: DC to 500MHz 2500V Peak, 1000V CATII 100X with Readout Coding UL3111-1, EN61010-1, IEC61010-2-031, CSA1010.1, CSA1010.2.031 7 to 30 pF Compensation Range
