Tektronix

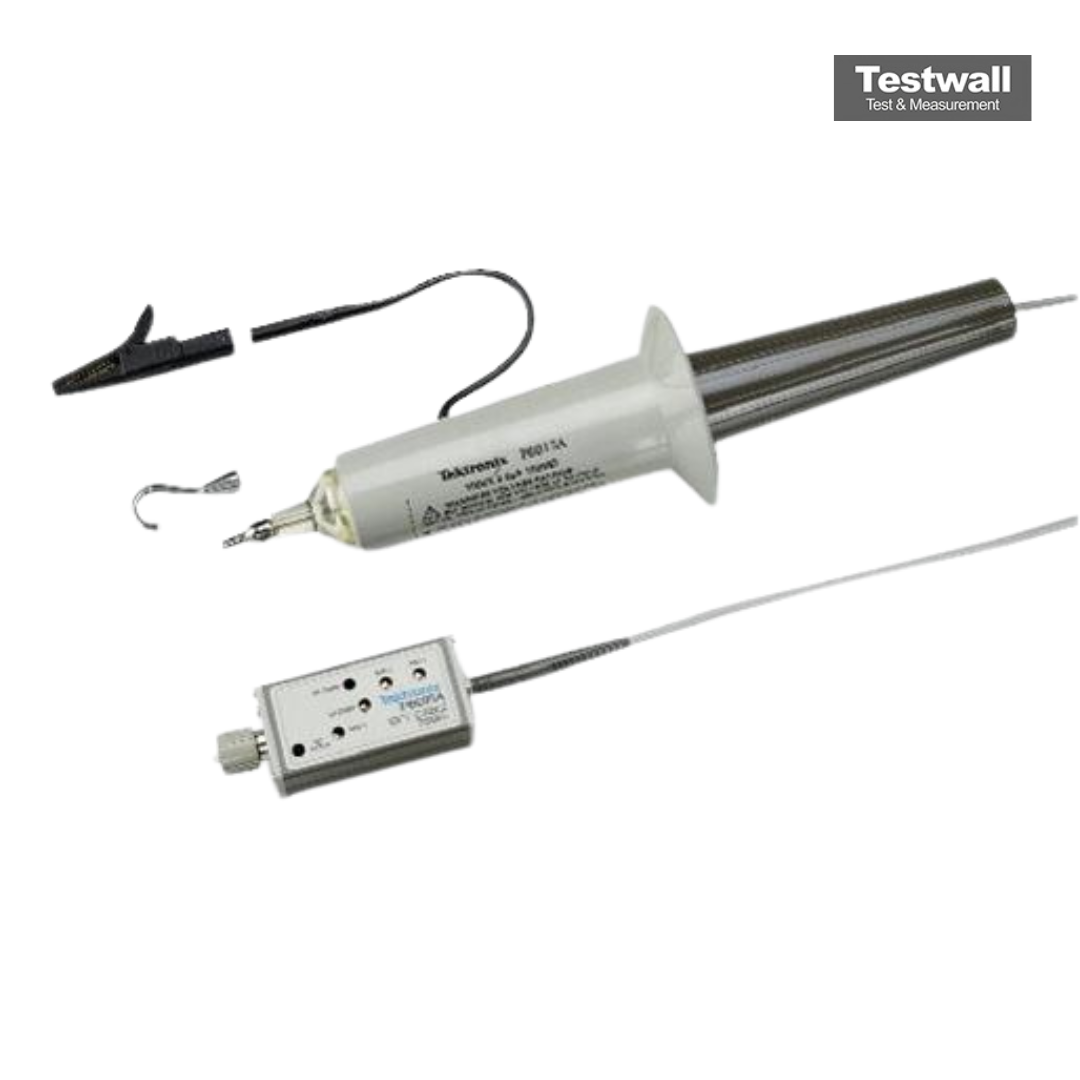

Tektronix P6015

High Voltage Probe
75 MHz Bande passante
20 kV CC + crête CA (impulsion de crête de 40 kV, ≤ 100 ms) Tension d'entrée maximale
1000X Rapport d'atténuation
4,7 ns Temps de montée
100 mΩ Résistance d'entrée
Attribut Valeur
Bande passante 75 MHz
Tension d'entrée maximale 20 kV CC + crête CA (impulsion de crête de 40 kV, ≤ 100 ms)
Rapport d'atténuation 1000X
Temps de montée 4,7 ns
Résistance d'entrée 100 mΩ
Capacité d'entrée 3 pF
Plage de compensation 10 pF à 40 pF
Longueur du câble 3 m (9,8 pi)
Type de connecteur BNC
Plage de température de fonctionnement 0°C à +50°C
Formulaire d'étalonnage Tektronix P6015

Formulaire de réparation Tektronix P6015
Maximum file size: 40MB

La Tektronix P6015 est une sonde oscilloscope haute tension avec atténuation 1000x, couvrant une plage de fréquence de DC à 75 MHz. Compatible avec les oscilloscopes de 1 MΩ en parallèle avec 12–60 pF. Elle supporte jusqu’à 13 kV (sans fluide diélectrique) et améliore les performances diélectriques avec du gaz fluorocarbone.

Fabriquée en thermoplastique haute résistance, elle comprend un câble de 10 pieds avec conducteur central résistif et une boîte de compensation. Calibrage requis entre 20 et 30°C.

Testwall peut fournir la Tektronix P6015 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Contactez-nous pour l'étalonnage ou la réparation de la Tektronix P6015.
