Tektronix

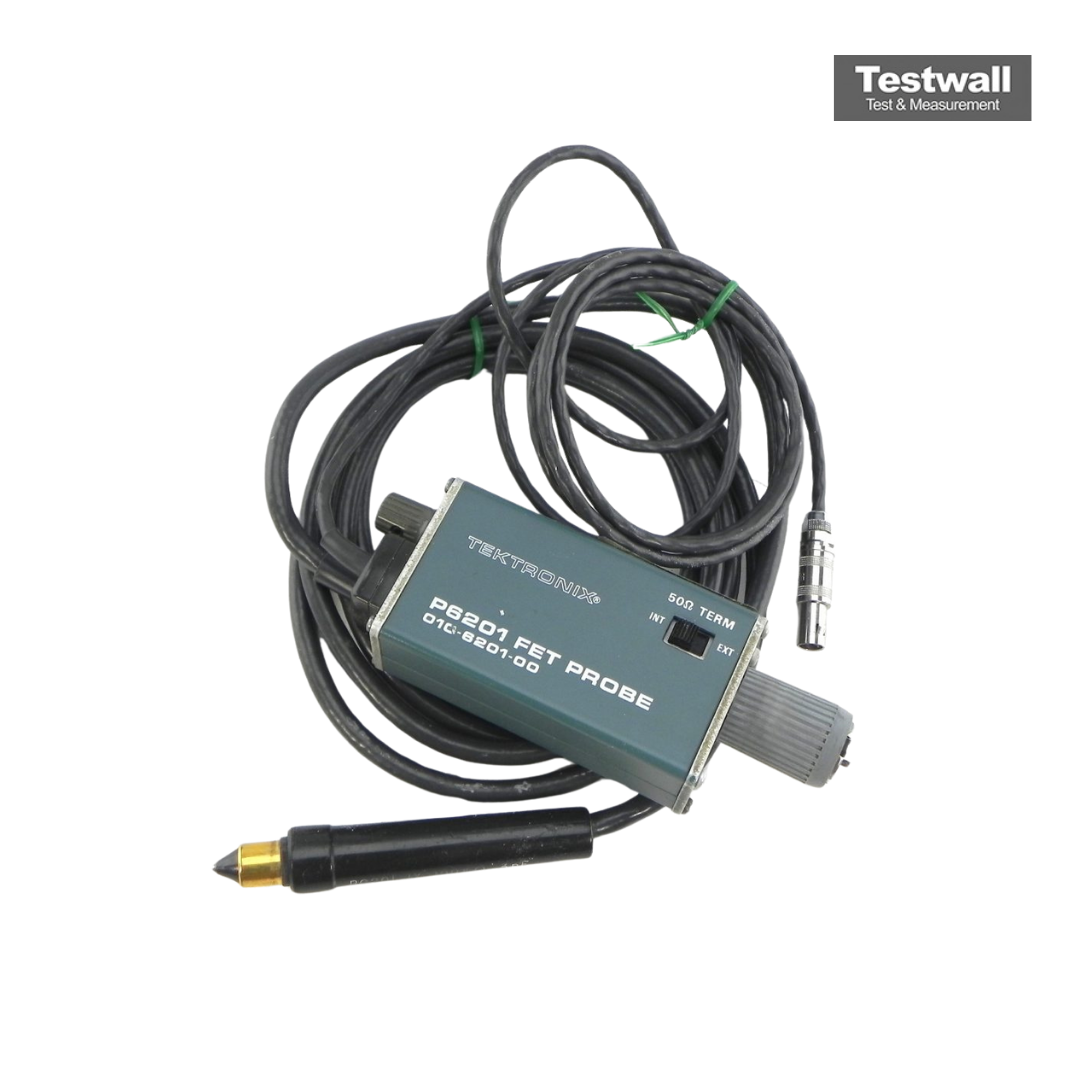

Tektronix P6201
FET Probe DC - 900MHz
900 MHz Bande passante
Sonde de tension active FET Type de sonde
1 MΩ en parallèle avec 1,8 pF Impédance d'entrée
10X Atténuation
±40 V crête (DC + AC crête) Tension maximale d'entrée
| Attribut | Valeur |
|---|---|
| Bande passante | 900 MHz |
| Type de sonde | Sonde de tension active FET |
| Impédance d'entrée | 1 MΩ en parallèle avec 1,8 pF |
| Atténuation | 10X |
| Tension maximale d'entrée | ±40 V crête (DC + AC crête) |
| Temps de montée | 400 ps |
| Longueur du câble | 1,2 m |
| Tension d'alimentation requise | ±15 V via le connecteur de la sonde |
| Capacité d'entrée | 1,8 pF |
| Compatibilité oscilloscope | Oscilloscopes Tektronix équipés d'une alimentation de sonde active |
| Model | P6201 |
|---|
La sonde active FET Tektronix P6201 garantit une fidélité du signal exceptionnelle de DC à 900 MHz, avec une faible capacité d’entrée de 1,5 pF et une résistance de 1 MΩ. Elle offre des atténuations 1X, 10X, 100X, un couplage AC/DC, un décalage DC variable ±200 V, et une terminaison 50 ohms sélectionnable.
Conçue pour l’analyse des familles logiques numériques comme ECL, GaAs, CMOS et TTL, elle convient aussi à la caractérisation analogique rapide avec précision.
Testwall peut fournir le Tektronix P6201 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments fiables et performants. Contactez-nous pour la calibration ou réparation du Tektronix P6201.
