Tektronix

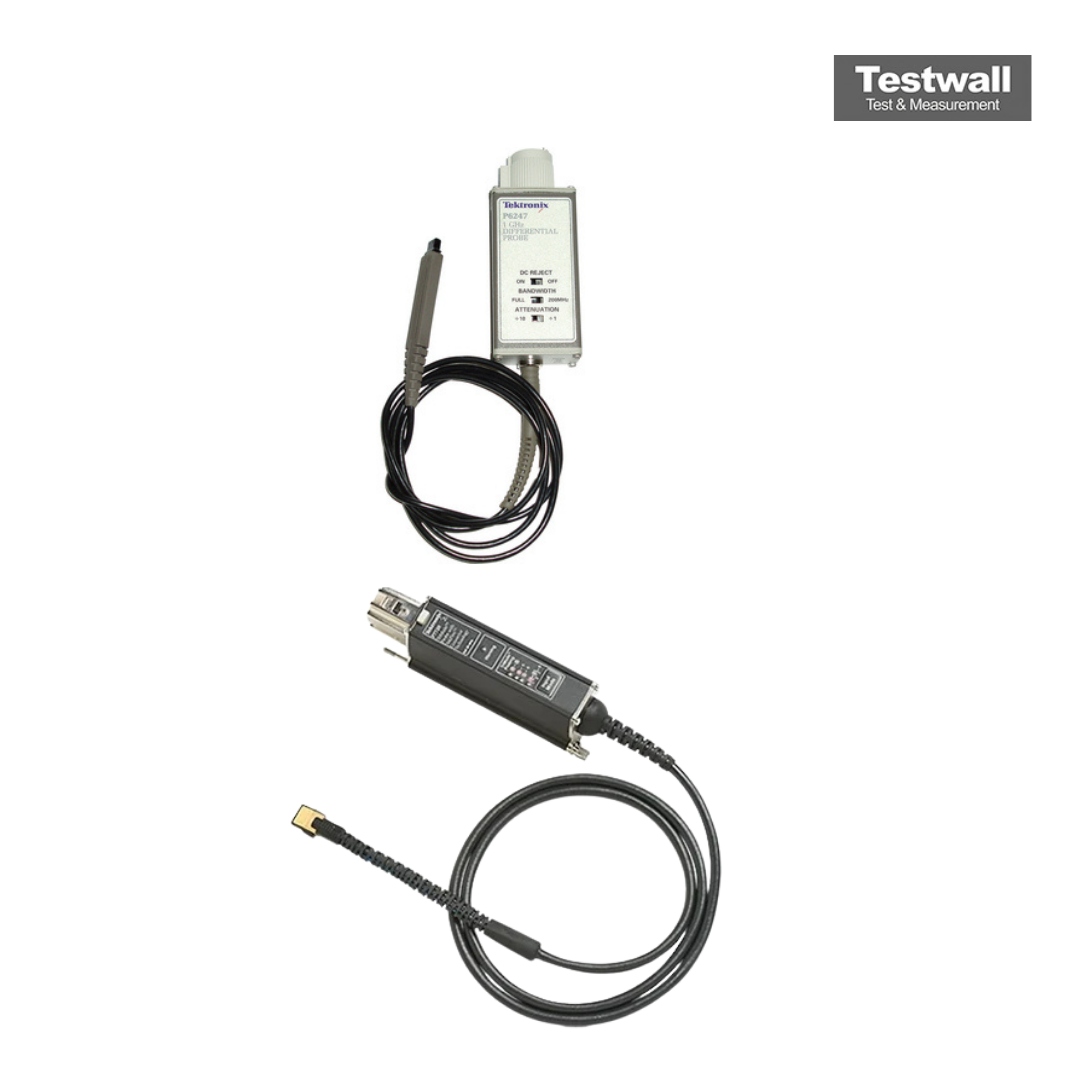

Tektronix P6247

Differential Probe DC-1.0GHz
1 GHz Bande passante
350 ps Temps de montée
50 Ω (différentiel), 1 mΩ avec adaptateur TekConnect Impédance d'entrée
±0,65 V (à la pointe de la sonde) Plage dynamique
Plus de 30 dB à 1 GHz Taux de réjection du mode commun (CMRR)
Demander la fiche technique
Attribut Valeur
Bande passante 1 GHz
Temps de montée 350 ps
Impédance d'entrée 50 Ω (différentiel), 1 mΩ avec adaptateur TekConnect
Plage dynamique ±0,65 V (à la pointe de la sonde)
Taux de réjection du mode commun (CMRR) Plus de 30 dB à 1 GHz
Rapport d'atténuation 10X
Tension d'entrée maximale ±7 V (DC + pic AC)
Type de connecteur TekConnect
Longueur du câble 1,2 m (environ 4 pi)
Oscilloscopes compatibles Tektronix TDS6000, TDS7000, CSA7000 et DSA70000 Série
Tektronix P6247 Options:
  • P6247 - C3 - Calibration Service 3 Years
  • P6247 - C5 - Calibration Service 5 Years
  • P6247 - D1 - Calibration Data Report
  • P6247 - D3 - Calibration Data Report 3 Years (with Option C3)
  • P6247 - D5 - Calibration Data Report 5 Years (with Option C5)
  • P6247 - R3 - Repair Service 3 Years
  • P6247 - R5 - Repair Service 5 Years
Formulaire d'étalonnage Tektronix P6247

Formulaire de réparation Tektronix P6247
Maximum file size: 40MB

La sonde différentielle Tektronix P6247 offre une bande passante >1,0 GHz avec une capacité d'entrée différentielle <1 pF, garantissant une capture précise des signaux à haute vitesse. Elle prend en charge les connecteurs standard à broche carrée de 0,025 pouces et offre un CMRR supérieur à >60 dB, avec une tolérance aux décharges électrostatiques.

Idéale pour les oscilloscopes, analyseurs de spectre et de réseau, elle permet des mesures précises dans les environnements Gigabit Ethernet, IEEE-1394, RAMBUS et Fibre Channel, via l'interface BNC TEKPROBE®.

Testwall peut fournir la Tektronix P6247 d'occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Contactez-nous si vous avez besoin d’un étalonnage ou d’une réparation de la Tektronix P6247.
