Tektronix
Tektronix P6717A
General Purpose Logic Probe, 17 Ch., for MSO70000 series
Sonde logique numérique Type de sonde
17 canaux (16 données + 1 horloge) Nombre de canaux
Oscilloscopes numériques Tektronix série TDS5000, TDS6000, TDS7000, MSO70000 Compatibilité
±40 V (crête) Tension d'entrée maximale
Réglable de -2 V à +8 V Seuil de tension
| Attribut | Valeur |
|---|---|
| Type de sonde | Sonde logique numérique |
| Nombre de canaux | 17 canaux (16 données + 1 horloge) |
| Compatibilité | Oscilloscopes numériques Tektronix série TDS5000, TDS6000, TDS7000, MSO70000 |
| Tension d'entrée maximale | ±40 V (crête) |
| Seuil de tension | Réglable de -2 V à +8 V |
| Fréquence maximale | Jusqu'à 500 MHz |
| Impédance d'entrée | 100 kΩ en parallèle avec 3 pF |
| Longueur du câble | 1,2 mètre |
| Tension de fonctionnement | 1,2 V à 5 V (niveaux logiques compatibles) |
| Connecteur | Connecteur à pointes de test avec embouts de remplacement inclus |
Tektronix P6717A Options:
- P6717A - C3 - Calibration Service 3 Years
- P6717A - C5 - Calibration Service 5 Years
- P6717A - R3 - Repair Service 3 Years (including warranty)
- P6717A - R5 - Repair Service 5 Years (including warranty)
- P6717A - R1PW - Repair Service Coverage 1 Year Post Warranty
- P6717A - R2PW - Repair Service Coverage 2 Years Post Warranty
- P6717A - R3DW - Repair Service Coverage 3 Years (including product warranty period). 3-year period starts at time of instrument purchase
- P6717A - R5DW - Repair Service Coverage 5 Years (including product warranty period). 5-year period starts at time of instrument purchase
- P6717A - G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
- P6717A - G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
| Model | P6717A |
|---|

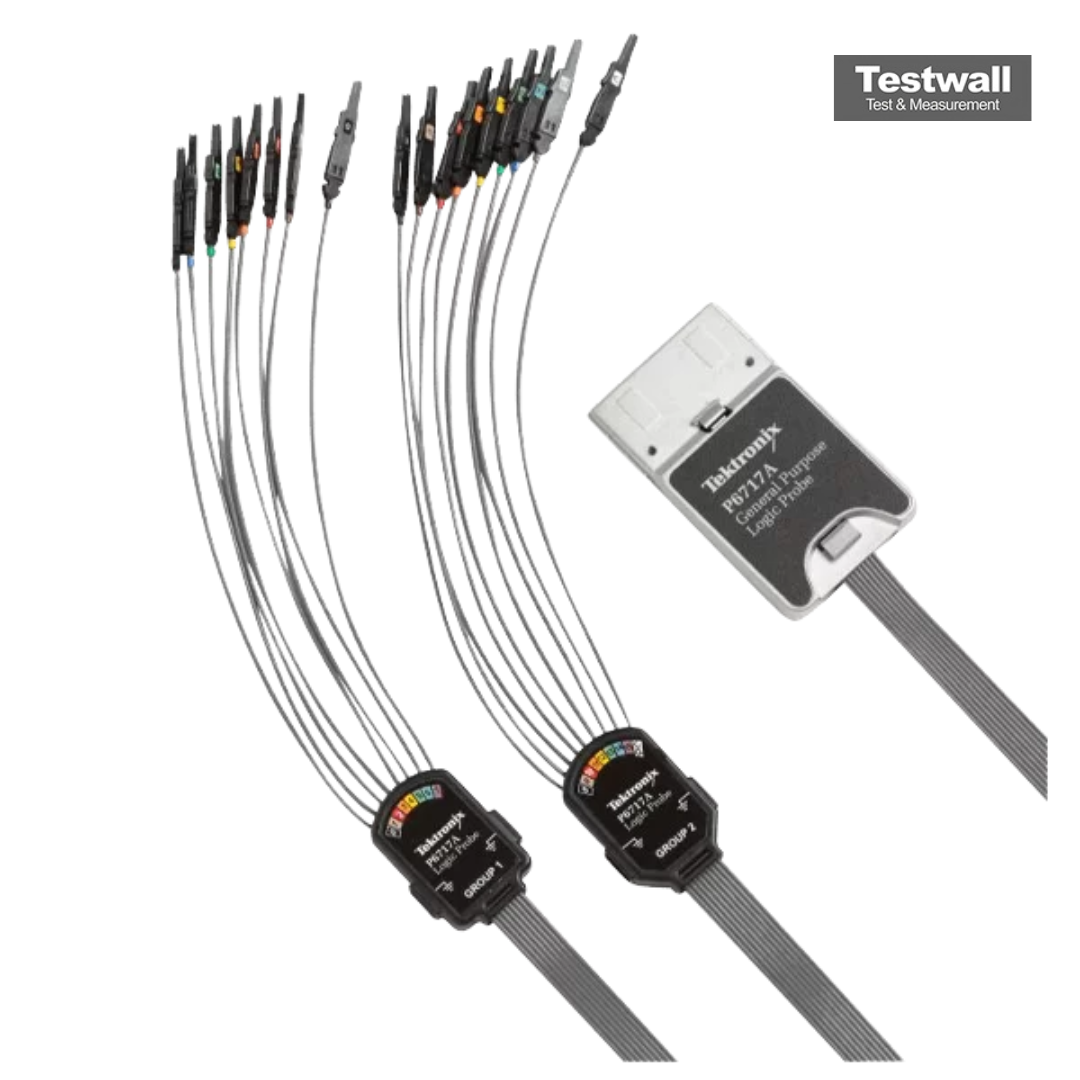

La sonde logique Tektronix P6717A fournit 16 canaux de données et 1 canal horloge/données via deux ensembles de fils volants, avec une bande passante jusqu'à 2,5 GHz pour la visibilité sur signaux numériques rapides.
Chaque groupe comprend huit fils double entrée pour signaux positifs et négatifs. Le groupe 2 comprend un canal horloge/qualificateur, idéal pour le débogage des systèmes embarqués.
Testwall peut fournir le Tektronix P6717A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter si vous avez besoin de calibration ou de réparation du Tektronix P6717A.
