Tektronix

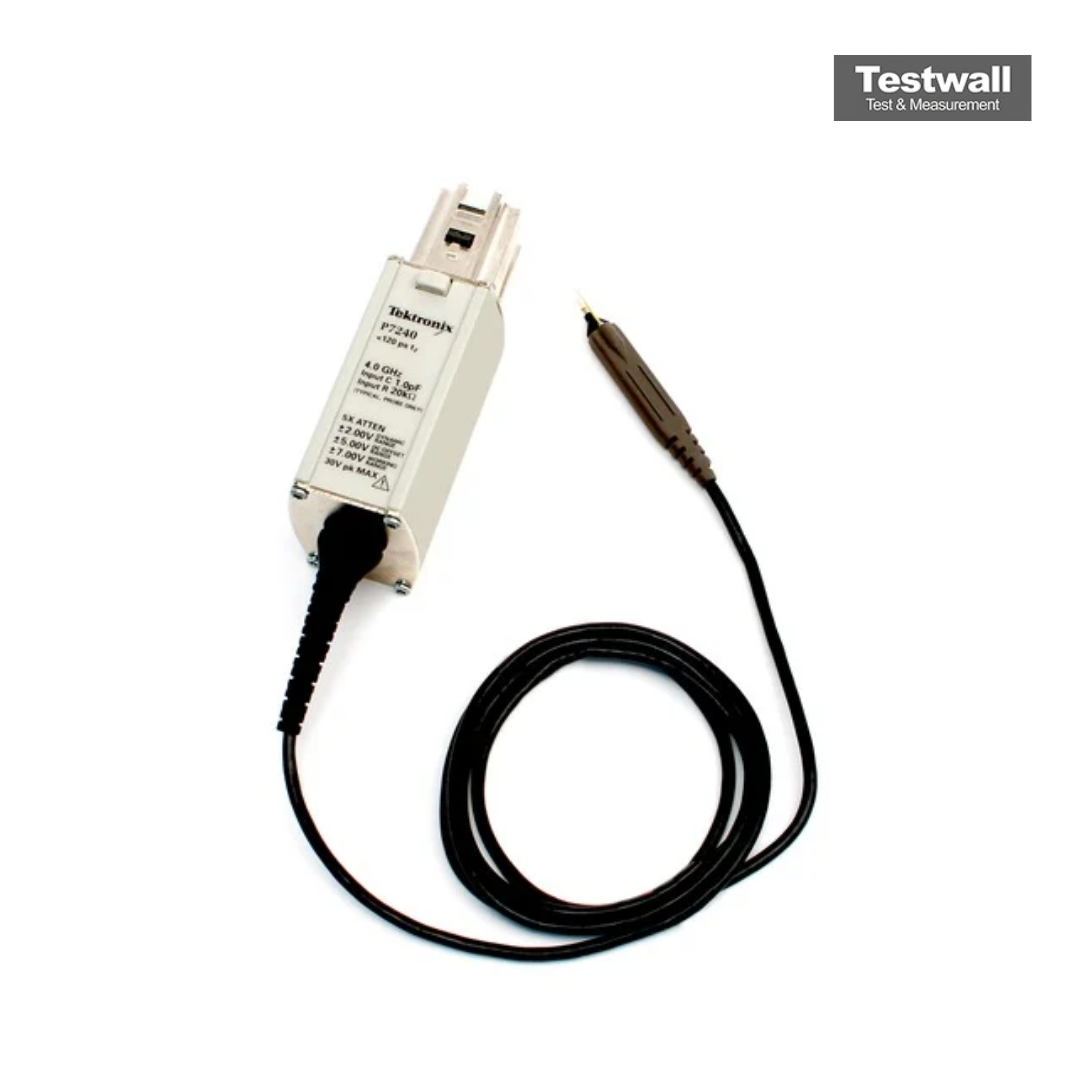

Tektronix P7240

Active Probe
4 GHz Bande passante
87,5 ps Temps de montée
±10 V (avec 1x atténuation) Plage de tension d'entrée
1x, 2x, 4x, 5x, 10x, 20x, 25x, 50x (logiciel sélectionnable) Rapport d'atténuation
50 Ω (à la pointe de la sonde, appariée à l'entrée de l'oscilloscope) Impédance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 4 GHz
Temps de montée 87,5 ps
Plage de tension d'entrée ±10 V (avec 1x atténuation)
Rapport d'atténuation 1x, 2x, 4x, 5x, 10x, 20x, 25x, 50x (logiciel sélectionnable)
Impédance d'entrée 50 Ω (à la pointe de la sonde, appariée à l'entrée de l'oscilloscope)
Plage dynamique ±10 V à 1x atténuation
Type de connecteur SMA Connecteur (ProBus Interface compatible)
Oscilloscopes compatibles Tektronix TDS6000, TDS7000 et CSA7000 Oscilloscopes série
Longueur du câble 1,2 m (environ 4 pi)
Type de sonde Sonde de tension asymétrique active
Tektronix P7240 Options:
  • P7240 - C3 - Calibration Service 3 Years
  • P7240 - C5 - Calibration Service 5 Years
  • P7240 - D1 - Calibration Data Report
  • P7240 - D3 - Calibration Data Report 3 Years (with Option C3)
  • P7240 - D5 - Calibration Data Report 5 Years (with Option C5)
  • P7240 - R3 - Repair Service 3 Years
  • P7240 - R5 - Repair Service 5 Years
Formulaire d'étalonnage Tektronix P7240

Formulaire de réparation Tektronix P7240
Maximum file size: 40MB

Le Tektronix P7240 est une sonde FET active 5X de 4 GHz avec un temps de montée <120 ps et une capacité d'entrée <1 pF, assurant une fidélité de signal exceptionnelle et une faible charge du circuit. Sa tête de sonde compacte et sa haute impédance d'entrée facilitent l'accès aux CMS, avec une compatibilité étendue aux oscilloscopes MSO/DPO/DSA70000 via l'interface TekConnect™.

Conçu pour les mesures haute fréquence, le P7240 offre une reproduction fidèle du signal sur une large bande passante, idéal pour les diagnostics électroniques avancés.

Testwall peut fournir le Tektronix P7240 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour toute demande de calibration ou de réparation du Tektronix P7240.
