Manufacturer Logo
Tektronix

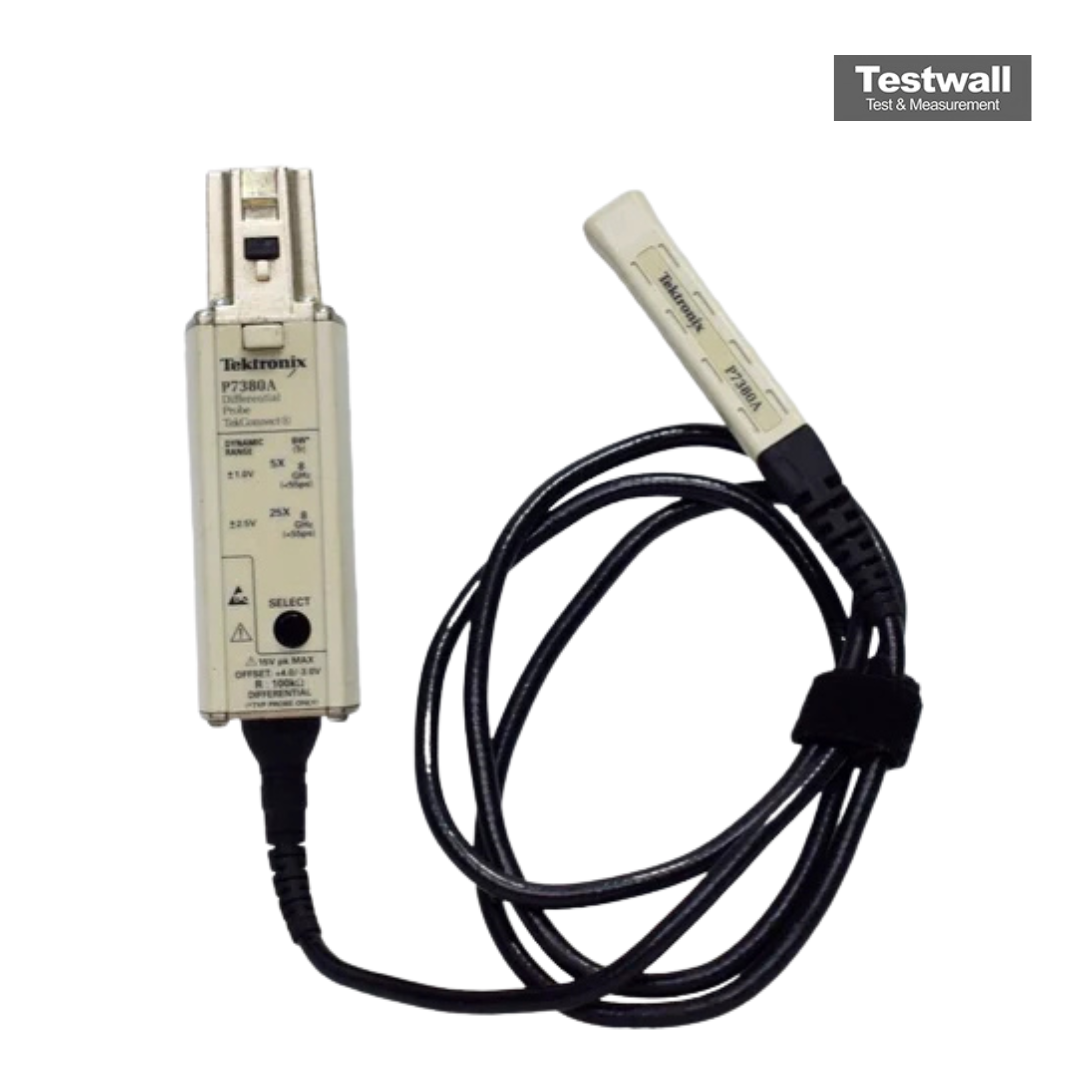

Tektronix P7380

Differential Probe, 8 GHz
8 GHz Bande passante
48,6 ps Temps de montée
50 Ω Impédance d'entrée
±800 mV Plage dynamique
10X Rapport d'atténuation
Demander la fiche technique
Attribut Valeur
Bande passante 8 GHz
Temps de montée 48,6 ps
Impédance d'entrée 50 Ω
Plage dynamique ±800 mV
Rapport d'atténuation 10X
Tension d'entrée maximale ±8 V (DC + pic AC)
Longueur du câble 1,2 m (46 po)
Oscilloscopes compatibles Tektronix DPO/DSA/MSO70000 Série, DPO7000 Série
Interface de connexion TriMode™ (SMA, différentiel, simple)
Température de fonctionnement 0°C à +50°C
Tektronix P7380 Options:
  • P7380A - C3 - Calibration Service 3 Years
  • P7380A - C5 - Calibration Service 5 Years
  • P7380A - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • P7380A - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • P7380A - G3 - Complete Care 3 Years (includes loaner, discount on scheduled calibration and more)
  • P7380A - G5 - Complete Care 5 Years (includes loaner, discount on scheduled calibration and more)
  • P7380A - R3 - Repair Service 3 Years
  • P7380A - R5 - Repair Service 5 Years
  • P7380A - L0 - English manual
  • P7380A - L5 - Japanese manual
  • P7380A - L7 - Simplified Chinese manual
  • P7380A - D1 - Calibration Data Report
  • P7380A - R3DW - Repair Service Coverage 3 Years (includes product warranty period); 3-year period starts at time of customer instrument purchase
  • P7380A - R5DW - Repair Service Coverage 5 Years (includes product warranty period); 5-year period starts at time of customer instrument purchase
Formulaire d'étalonnage Tektronix P7380

Formulaire de réparation Tektronix P7380
Maximum file size: 40MB

La sonde différentielle Tektronix P7380 offre une excellente fidélité du signal avec une bande passante >12,5 GHz (typique) et Zmin >200 Ω jusqu’à 10 GHz. Faible charge de la sonde, résistance différentielle de 100 kΩ et entrée en mode simple de 50 kΩ.

Parfaite pour le sondage manuel >8 GHz, elle prend en charge les connexions soudées, en montage fixe et via embouts Tip-Clip™ pour plus de flexibilité.

Testwall peut fournir le Tektronix P7380 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité inégalée. Contactez-nous directement pour la calibration ou la réparation du Tektronix P7380.
