Tektronix

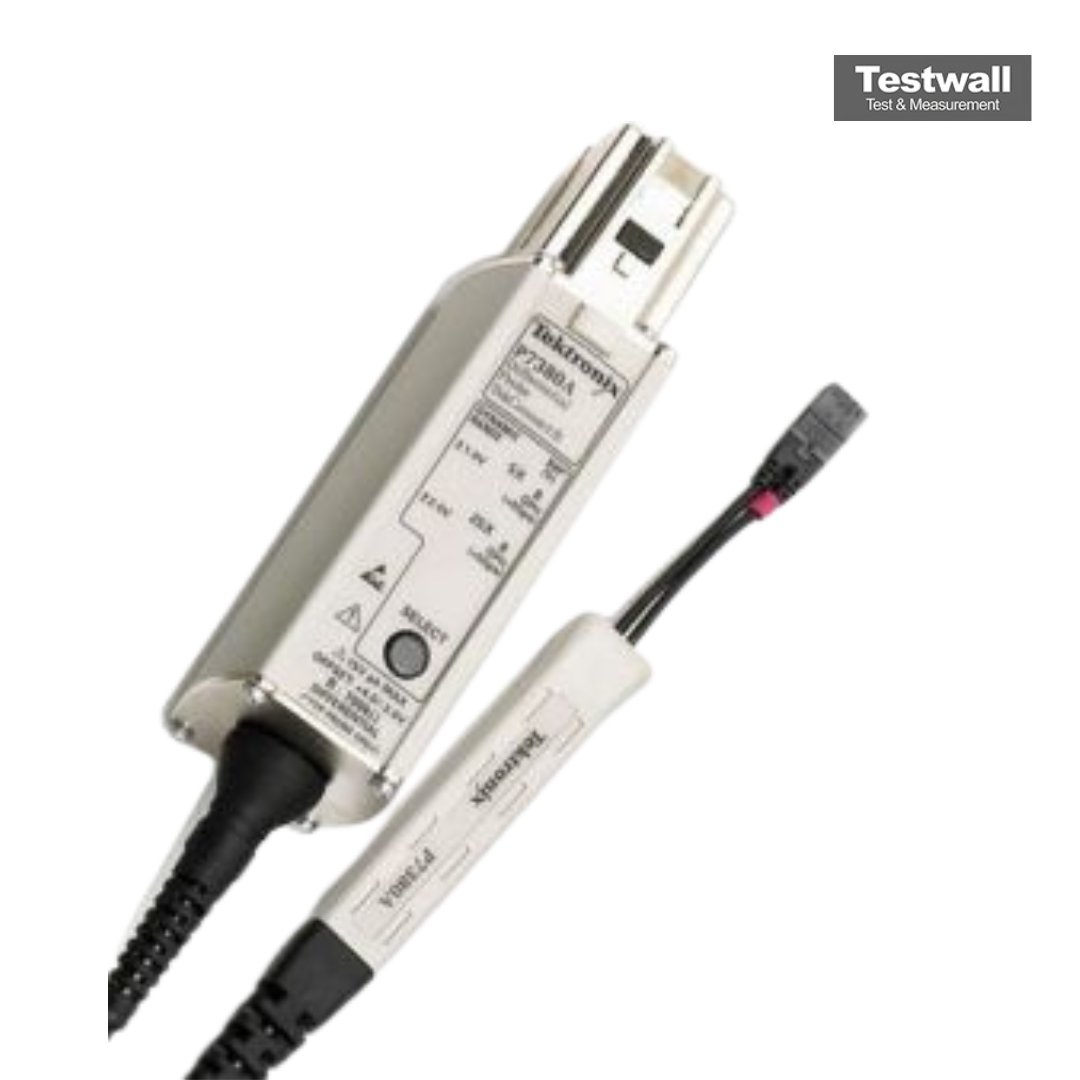

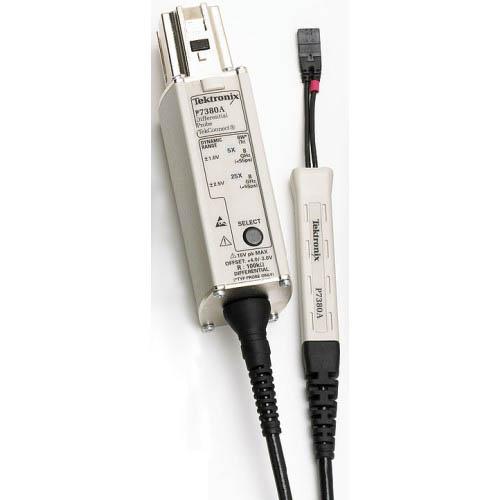

Tektronix P7380A

8 GHz Z-Active Low Voltage Differential Probe
8 GHz Bande passante
48,6 ps Temps de montée
50 Ω (différentiel) Impédance d'entrée
±800 mV différentiel Plage dynamique
±1 V Plage de modes communs
Demander la fiche technique
Attribut Valeur
Bande passante 8 GHz
Temps de montée 48,6 ps
Impédance d'entrée 50 Ω (différentiel)
Plage dynamique ±800 mV différentiel
Plage de modes communs ±1 V
Taux de réjection du mode commun (CMRR) >18 dB à 8 GHz
Atténuation 10X Fixe
Oscilloscopes compatibles Tektronix Série TDS/CSA/DSA/DPO avec interface TekConnect
Longueur du câble Environ 1,2 m (4 pi)
Type de sonde Sonde active différentielle
Tektronix P7380A Options:
  • P7380A - C3 - Calibration Service 3 Years
  • P7380A - C5 - Calibration Service 5 Years
  • P7380A - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • P7380A - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • P7380A - G3 - Complete Care 3 Years (includes loaner, discount on scheduled calibration and more)
  • P7380A - G5 - Complete Care 5 Years (includes loaner, discount on scheduled calibration and more)
  • P7380A - R3 - Repair Service 3 Years
  • P7380A - R5 - Repair Service 5 Years
  • P7380A - L0 - English manual
  • P7380A - L5 - Japanese manual
  • P7380A - L7 - Simplified Chinese manual
  • P7380A - D1 - Calibration Data Report
  • P7380A - R3DW - Repair Service Coverage 3 Years (includes product warranty period); 3-year period starts at time of customer instrument purchase
  • P7380A - R5DW - Repair Service Coverage 5 Years (includes product warranty period); 5-year period starts at time of customer instrument purchase
Formulaire d'étalonnage Tektronix P7380A

Formulaire de réparation Tektronix P7380A
Maximum file size: 40MB

Le Tektronix P7380A offre une grande fidélité de signal avec une bande passante typique de >8,0 GHz, le rendant idéal pour les applications à haute vitesse exigeantes. Il prend en charge 2 Vp-p à 5x d'atténuation et 5 Vp-p à 25x d'atténuation, avec une résistance d'entrée DC de 100 kΩ en différentiel et 50 kΩ en mode simple. La sonde propose des embouts Tip-Clip™ interchangeables, une capacité de soudage et une sonde manuelle à espacement variable pour une utilisation polyvalente. Le chargement AC maintient Zmin >290 Ω de 4 GHz à 8 GHz pour une interférence minimale.

Idéal pour les mesures différentielles ou simples, le P7380A convient aux applications nécessitant une faible charge de sonde et une connectivité flexible. Il s’intègre facilement aux interfaces TekConnect®.

Testwall peut fournir le Tektronix P7380A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P7380A.
