Manufacturer Logo
Tektronix

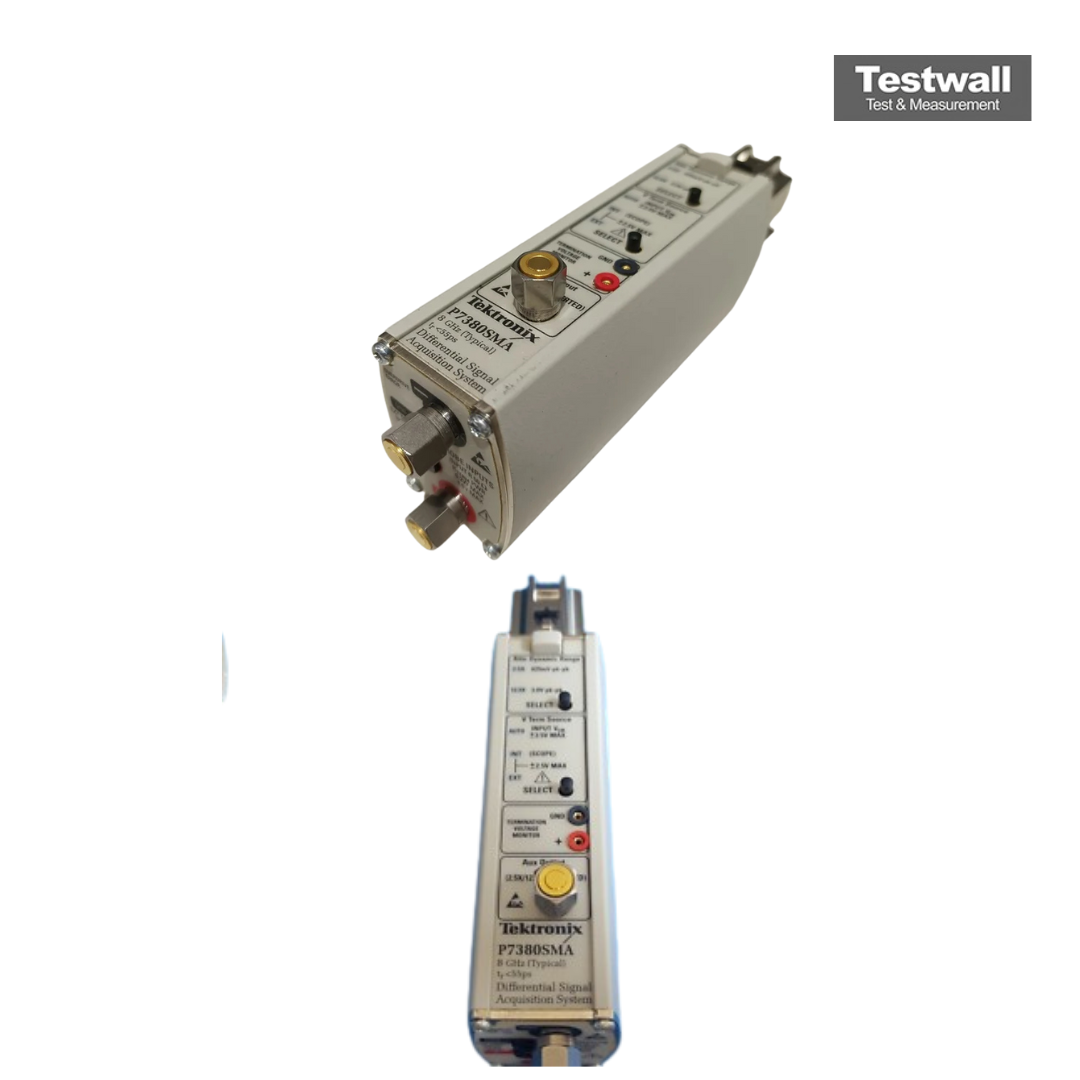

Tektronix P7380SMA

Differential Probe, 8 GHz SMA
8 GHz Bande passante
<55 ps (10–90%) Temps de montée
Sonde différentielle active, SMA Entrées Type de sonde
2,5X / 12,5X Rapport d'atténuation
Terminaison de 50 Ω par entrée Impédance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 8 GHz
Temps de montée <55 ps (10–90%)
Type de sonde Sonde différentielle active, SMA Entrées
Rapport d'atténuation 2,5X / 12,5X
Impédance d'entrée Terminaison de 50 Ω par entrée
Plage dynamique 0,625 Vp-p (2,5X), 3,0 Vp-p (12.5X)
Tension d'entrée maximale ±5 V (DC + pic AC)
Taux de réjection du mode commun (CMRR) >50 dB à 100 MHz, >15 dB à 8 GHz
Interface de connexion TekConnect
Longueur du câble 0,97 m SMA Paire de câbles (38 in)
Tektronix P7380SMA Options:
  • P7380SMA - CA1 - A single calibration event or coverage for the designated calibration interval, whichever comes first
  • P7380SMA - C3 - Calibration Service 3 Years
  • P7380SMA - C5 - Calibration Service 5 Years
  • P7380SMA - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • P7380SMA - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • P7380SMA - R3 - Repair Service 3 Years
  • P7380SMA - R5 - Repair Service 5 Years
  • P7380SMA - L0 - English Manual
  • P7380SMA - L5 - Japanese Manual
  • P7380SMA - L7 - Simplified Chinese Manual
Formulaire d'étalonnage Tektronix P7380SMA

Formulaire de réparation Tektronix P7380SMA
Maximum file size: 40MB

La sonde différentielle Tektronix P7380SMA offre une bande passante >8 GHz et est conçue pour les tests de signaux différentiels à haute vitesse dans un environnement de signalisation de 50 Ω. Elle comprend des câbles SMA appariés en phase, un gain commutable pour une plage dynamique étendue, et un amplificateur à large bande avec un excellent CMRR. La tension de terminaison interne peut être définie par l'utilisateur, contrôlée par l'oscilloscope ou définie automatiquement.

Conçue pour le HDMI et d'autres applications à haute tension en mode commun, la P7380SMA permet des mesures différentielles simultanées sur plusieurs canaux d'oscilloscope avec une perte de retour supérieure et des options de terminaison flexibles.

Testwall peut fournir le Tektronix P7380SMA d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P7380SMA.
