Manufacturer Logo
Tektronix

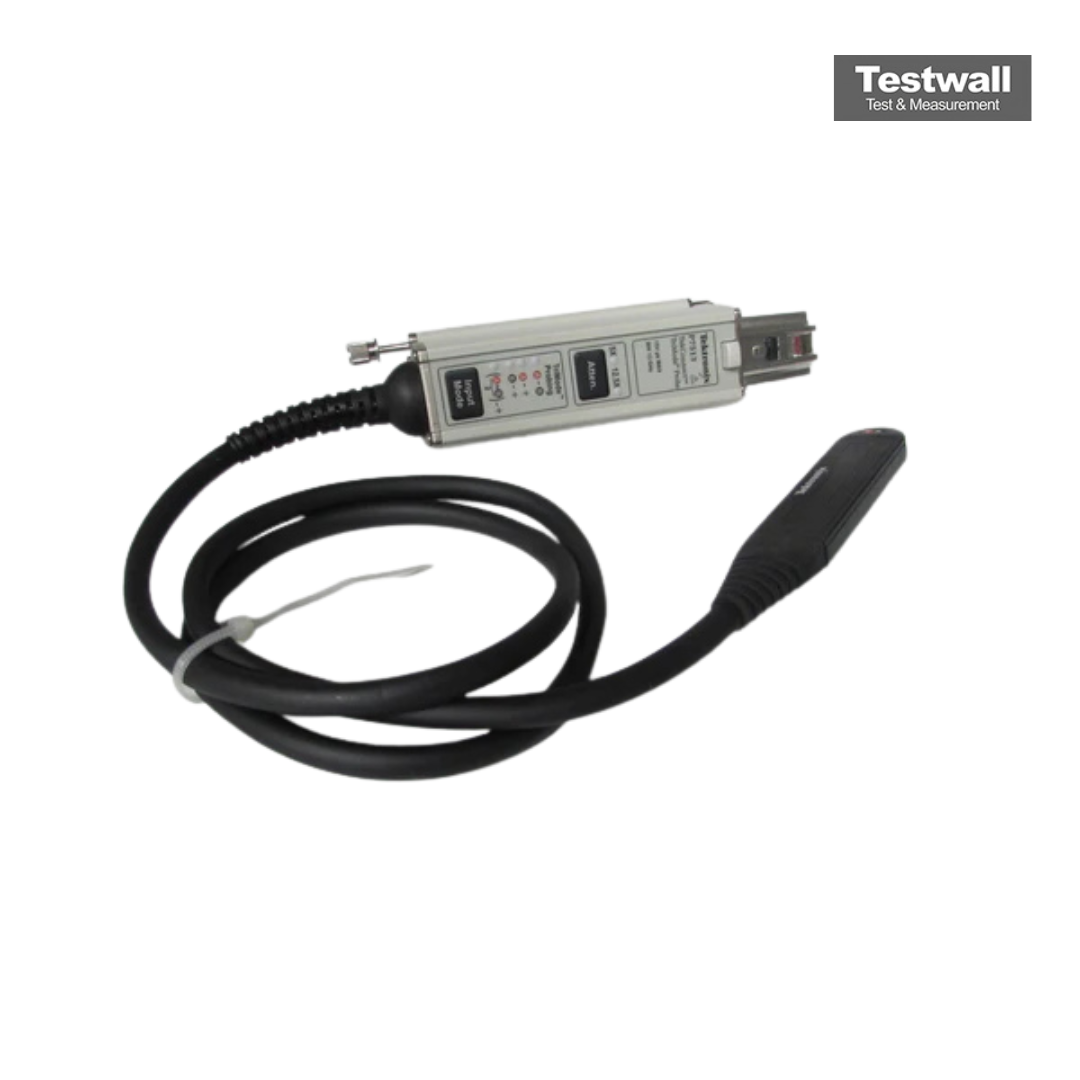

Tektronix P7513A

TriMode Differential Probe, 13 GHz
13 GHz Bande passante
26,9 ps Temps de montée
50 Ω Impédance d'entrée
±850 mV Plage dynamique
TriMode Sonde différentielle Type de sonde
Demander la fiche technique
Attribut Valeur
Bande passante 13 GHz
Temps de montée 26,9 ps
Impédance d'entrée 50 Ω
Plage dynamique ±850 mV
Type de sonde TriMode Sonde différentielle
Oscilloscopes compatibles Tektronix DPO/DSA/MSO70000 Série
Rapport d'atténuation 10X
Taux de réjection du mode commun (CMRR) >18 dB à 13 GHz
Interface de connexion TekConnect
Température de fonctionnement 0°C à +50°C
Tektronix P7513A Options:
  • P7513A - CA1 - Single Calibration or Functional Verification
  • P7513A - C3 - Calibration Service 3 Years
  • P7513A - C5 - Calibration Service 5 Years
  • P7513A - D3 - Calibration Data Report 3 Years (with Option C3)
  • P7513A - D5 - Calibration Data Report 5 Years (with Option C5)
  • P7513A - G3 - Complete Care 3 Years (includes loaner, scheduled calibration and more)
  • P7513A - G5 - Complete Care 5 Years (includes loaner, scheduled calibration and more)
  • P7513A - R3 - Repair Service 3 Years
  • P7513A - R5 - Repair Service 5 Years
  • P7513A - R3PDW - Repair service coverage 3 years (includes product warranty period). 3-year period starts at time of customer instrument purchase
  • P7513A - R5PDW - Repair service coverage 5 years (includes product warranty period). 5-year period starts at time of customer instrument purchase
Formulaire d'étalonnage Tektronix P7513A

Formulaire de réparation Tektronix P7513A
Maximum file size: 40MB

La sonde différentielle TriMode Tektronix P7513A offre une fidélité de signal maximale et une excellente connectivité pour les oscilloscopes en temps réel, grâce à la technologie IBM SiGe qui permet une large bande passante et une faible charge sur le DUT. Elle permet de passer aisément entre les modes différentiel, single-ended et commun sans déplacer la sonde. Les embouts de soudure longue portée (P75TLRST) facilitent les accès entre cartes et sont facilement remplaçables.

Conçue pour la fidélité du signal, la P7513A simplifie les mesures en réduisant les temps de configuration et en permettant les changements de mode via les réglages de la sonde, idéale pour les environnements haute performance.

Testwall peut fournir le Tektronix P7513A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P7513A.
