Tektronix

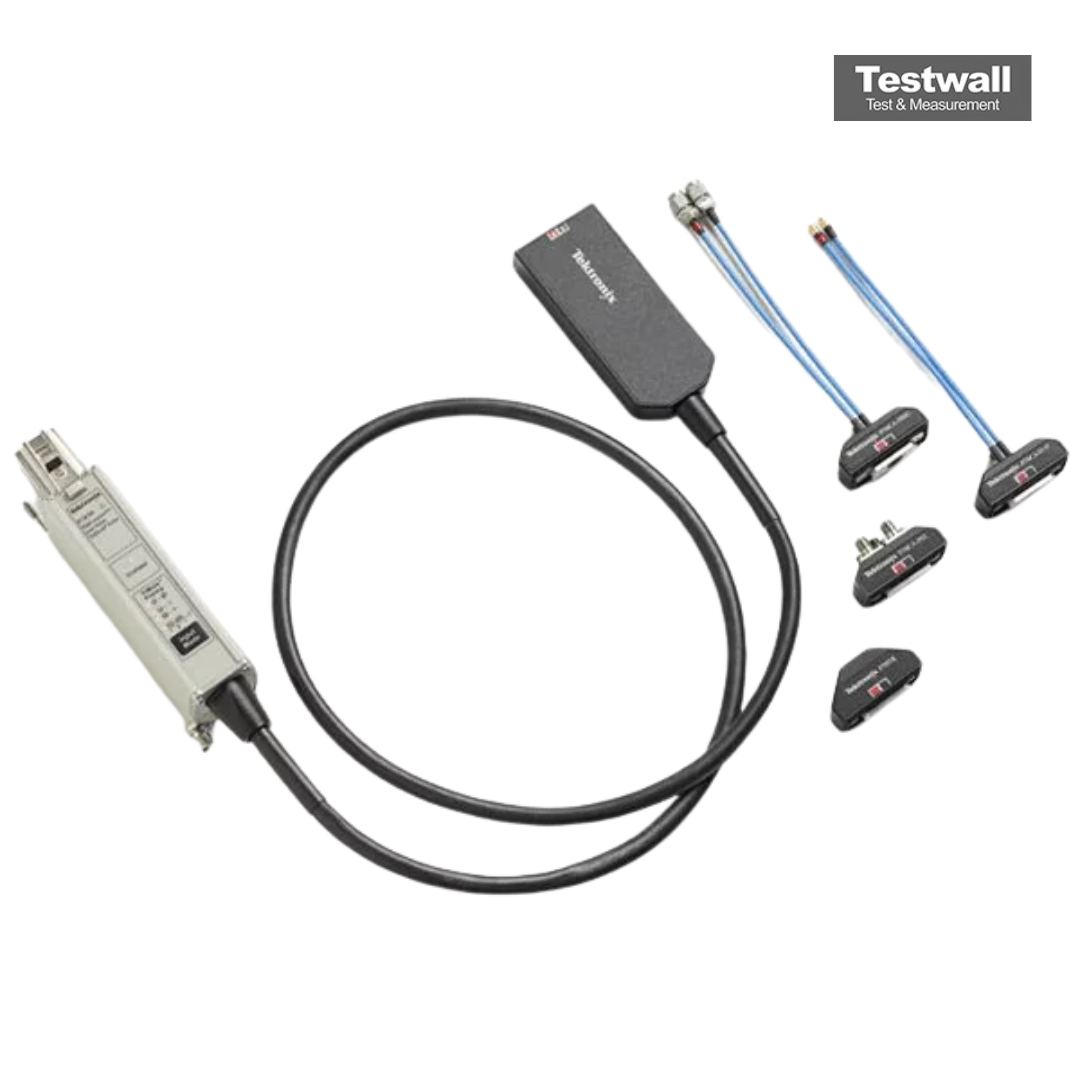

Tektronix P7633

Low Noise TriMode Probe, 33 GHz
33 GHz Bande passante
14 ps (10–90%), 11 ps (20–80%) Temps de montée
TriMode Sonde différentielle Type de sonde
50 Ω DC (pointe P76CA), 225 Ω (pointe P76TA) Résistance d'entrée
Différentiel 2,0 Vpp, 1,2 Vpp uniformément (P76CA) Plage dynamique
Demander la fiche technique
Attribut Valeur
Bande passante 33 GHz
Temps de montée 14 ps (10–90%), 11 ps (20–80%)
Type de sonde TriMode Sonde différentielle
Résistance d'entrée 50 Ω DC (pointe P76CA), 225 Ω (pointe P76TA)
Plage dynamique Différentiel 2,0 Vpp, 1,2 Vpp uniformément (P76CA)
Tension d'entrée maximale ±5 V (p76ca), ±8 V (P76TA)
Taux de réjection du mode commun (CMRR) >40 dB à DC
Interface de connexion TekConnect
Oscilloscopes compatibles Tektronix DPO/MSO70000DX/SX Série (modèles 33 GHz)
Tektronix P7633 Options:
  • P7633 - C3 - Calibration Service 3 Years
  • P7633 - C5 - Calibration Service 5 Years
  • P7633 - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • P7633 - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • P7633 - G3 - Complete Care 3 Years (includes loaner, scheduled calibration, and more)
  • P7633 - G5 - Complete Care 5 Years (includes loaner, scheduled calibration, and more)
  • P7633 - R3 - Repair Service 3 Years (including warranty)
  • P7633 - R3DW - Repair Service Coverage 3 Years (includes product warranty period). 3-year period starts at time of instrument purchase
  • P7633 - R5 - Repair Service 5 Years (including warranty)
  • P7633 - R5DW - Repair Service Coverage 5 Years (includes product warranty period). 5-year period starts at time of instrument purchase
Formulaire d'étalonnage Tektronix P7633

Formulaire de réparation Tektronix P7633
Maximum file size: 40MB

La sonde TriMode Tektronix P7633 offre une bande passante inégalée de 33 GHz à la pointe de la sonde et un bruit système ultra-faible pour des mesures précises de signaux de faible amplitude. Grâce à une conception à tête distante, elle minimise les pertes de signal en plaçant l’amplificateur près du circuit testé. Elle prend en charge les mesures différentielle, single-ended et mode commun avec des filtres DSP auto-détectés via des paramètres S spécifiques à la sonde.

Compatible avec les embouts de la série P7500 et l’interface TekConnect®, la P7633 simplifie les tests avec un seul réglage pour trois mesures, prenant en charge les normes haut débit comme PCIe, HDMI et MIPI M-PHY.

Testwall peut fournir le Tektronix P7633 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix P7633.
