Tektronix

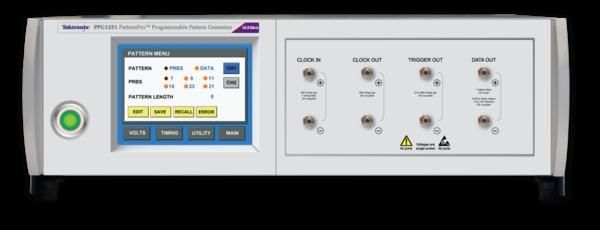

Tektronix PPG1251
1 Channel Programmable Pattern Generator 12.5 Gb/s
12,5 Gb/s Fréquence de données maximale
1 canal différentiel Nombre de canaux
0,25 V à 2,0 V (amplitude crête à crête) Plage de tension de sortie
256 bits Profondeur de mémoire de séquence
PRBS 7, 10, 15, 23, 31 Longueur de mot PRBS
| Attribut | Valeur |
|---|---|
| Fréquence de données maximale | 12,5 Gb/s |
| Nombre de canaux | 1 canal différentiel |
| Plage de tension de sortie | 0,25 V à 2,0 V (amplitude crête à crête) |
| Profondeur de mémoire de séquence | 256 bits |
| Longueur de mot PRBS | PRBS 7, 10, 15, 23, 31 |
| Impédance de sortie | 50 Ω |
| Gigue intrinsèque (RMS) | Inférieure à 1 ps RMS |
| Temps de montée / descente | Inférieur à 35 ps (20 % à 80 %) |
| Interface de communication | USB 2.0, GPIB (en option) |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
Tektronix PPG1251 Options:
- PPG1251 - JIT - Jitter insertion option for PPG1251
- PPG1251 - A0 - North America power plug (115 V, 60 Hz)
- PPG1251 - A1 - Universal Euro power plug (220 V, 50 Hz)
- PPG1251 - A2 - United Kingdom power plug (240 V, 50 Hz)
- PPG1251 - A6 - Japan power plug (100 V, 50/60 Hz)
- PPG1251 - A10 - China power plug (50 Hz)
- PPG1251 - A11 - India power plug (50 Hz)
- PPG1251 - A99 - No power cord
| Model | PPG1251 |
|---|
Le Tektronix PPG1251 PatternPro® est un générateur de motifs programmable avec une plage de données de 800 Mb/s à 12,5 Gb/s, amplitude ajustable (250 mV à 2,0 V), offset (−2,0 V à 3,0 V) et source d’horloge intégrée. Parfait pour les tests série haute vitesse, il intègre des motifs PRBS/personnalisés, insertion de gigue (SJ, PJ, RJ en option), interface tactile et contrôle USB. Testwall peut fournir le Tektronix PPG1251 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées.
