Tektronix

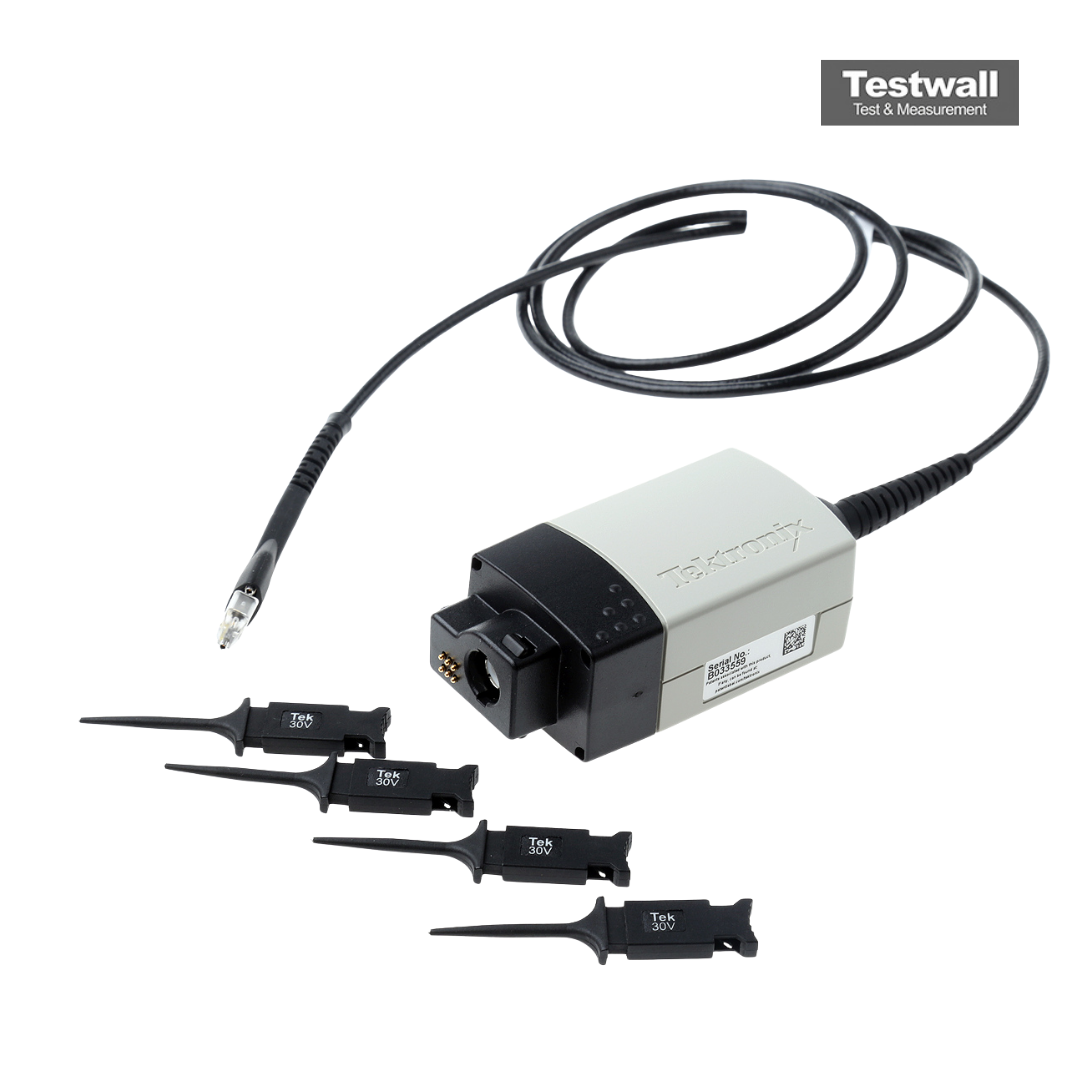

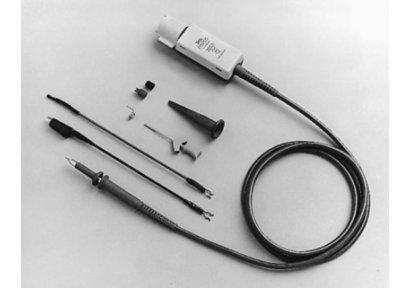

Tektronix TAP1500

Active Probe, 1.5 GHz
1,5 GHz Bande passante
≤267 ps Temps de montée
Sonde simple extrémité active Type de sonde
10:1 Rapport d'atténuation
1 mΩ Résistance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 1,5 GHz
Temps de montée ≤267 ps
Type de sonde Sonde simple extrémité active
Rapport d'atténuation 10:1
Résistance d'entrée 1 mΩ
Capacité d'entrée <1 pF
Plage dynamique ±8 V
Tension d'entrée maximale ±15 V (DC + pic AC)
Interface de connexion TekVPI
Tektronix TAP1500 Options:
  • TAP1500 - L5 - Japanese manual
  • TAP1500 - L7 - Simplified Chinese manual
  • TAP1500 - C3 - Calibration Service 3 Years
  • TAP1500 - C5 - Calibration Service 5 Years
  • TAP1500 - D1 - Calibration Data Report
  • TAP1500 - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • TAP1500 - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • TAP1500 - R3 - Repair Service 3 Years (including warranty)
  • TAP1500 - R5 - Repair Service 5 Years (including warranty)
  • TAP1500 - SILV600 - Standard warranty extended to 5 years
Formulaire d'étalonnage Tektronix TAP1500

Formulaire de réparation Tektronix TAP1500
Maximum file size: 40MB

La sonde active Tektronix TAP1500 offre une acquisition de signaux à haute vitesse avec une bande passante de 1,5 GHz, une capacité d’entrée ≤1 pF et une résistance d’entrée de 1 MΩ. Conçue pour l’interface TekVPI™, elle réduit la charge sur le circuit et s’intègre facilement aux oscilloscopes ≤1 GHz. Atténuation 10x, plage dynamique ±8 V, délai de propagation 5,3 ns.

Idéale pour la conception numérique, les tests de composants, l’ingénierie de production et la recherche éducative avec signaux jusqu’à 16 Vp-p. Commande à distance et accès rapide au menu via l’oscilloscope.

Testwall peut fournir la Tektronix TAP1500 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Contactez-nous si vous avez besoin d’un étalonnage ou d’une réparation de la Tektronix TAP1500.
