Tektronix

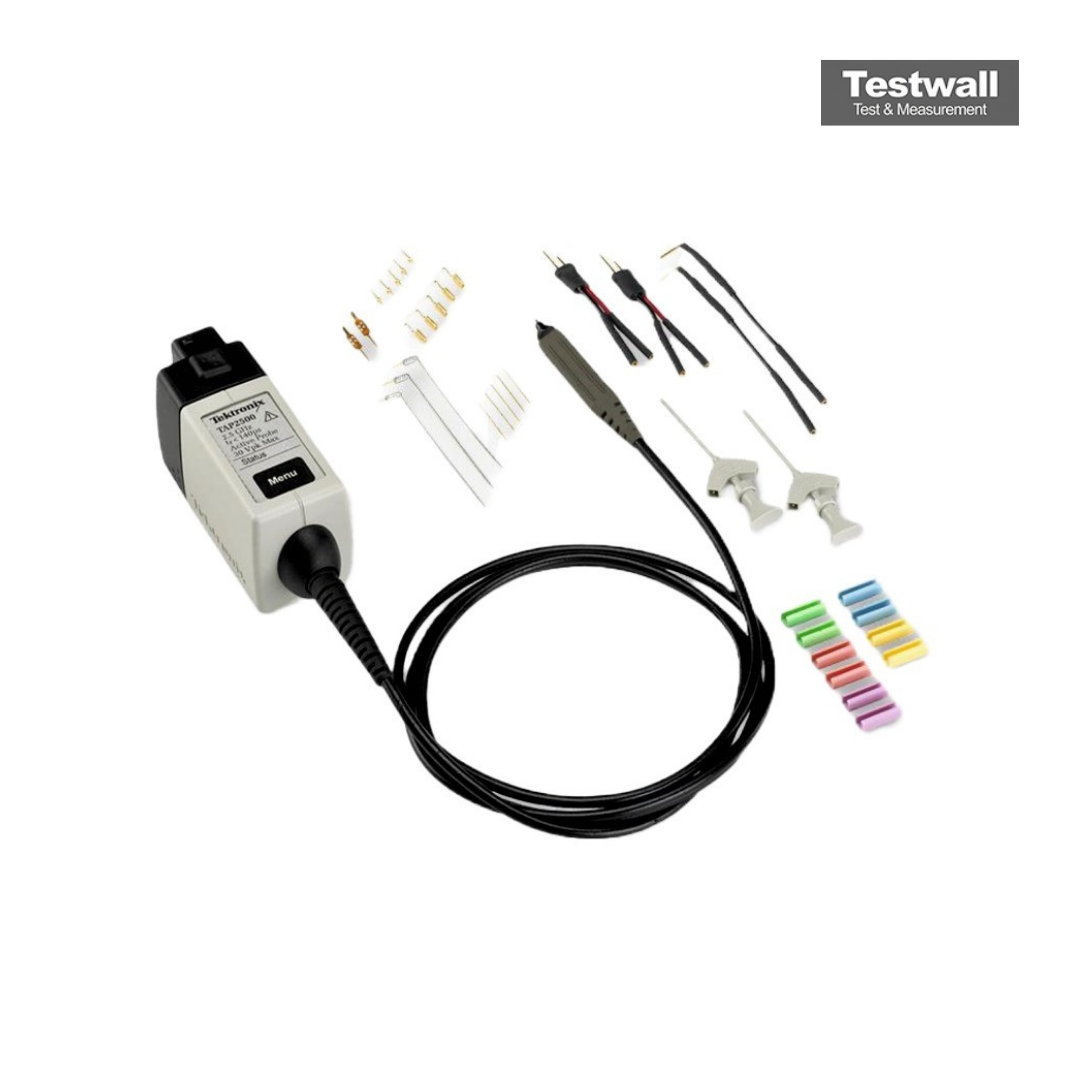

Tektronix TAP2500

Active Probe, 2.5 GHz
2,5 GHz Bande passante
<140 ps Temps de montée
Sonde simple extrémité active Type de sonde
10:1 Rapport d'atténuation
40 kΩ Résistance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 2,5 GHz
Temps de montée <140 ps
Type de sonde Sonde simple extrémité active
Rapport d'atténuation 10:1
Résistance d'entrée 40 kΩ
Capacité d'entrée ≤0,8 pF
Plage dynamique ±4 V (décalage ±10 V)
Tension d'entrée maximale ±30 V (DC + pic AC)
Interface de connexion TekVPI
Longueur du câble 1,3 m
Tektronix TAP2500 Options:
  • TAP2500 - L5 - Japanese manual
  • TAP2500 - L7 - Simplified Chinese manual
  • TAP2500 - C3 - Calibration Service 3 Years
  • TAP2500 - C5 - Calibration Service 5 Years
  • TAP2500 - D1 - Calibration Data Report
  • TAP2500 - D3 - Calibration Data Report 3 Years (with Opt. C3)
  • TAP2500 - D5 - Calibration Data Report 5 Years (with Opt. C5)
  • TAP2500 - R3 - Repair Service 3 Years (including warranty)
  • TAP2500 - R5 - Repair Service 5 Years (including warranty)
  • TAP2500 - SILV600 - Standard warranty extended to 5 years
Formulaire d'étalonnage Tektronix TAP2500

Formulaire de réparation Tektronix TAP2500
Maximum file size: 40MB

La sonde active Tektronix TAP2500 assure une acquisition rapide des signaux avec une bande passante ≥2,5 GHz, une capacité d’entrée ≤0,8 pF et une résistance d’entrée de 40 kΩ. Compatible avec l’interface TekVPI™, elle offre une atténuation 10:1, une plage dynamique ±4 V et une tension d’entrée maximale ±30 V.

Optimisée pour la vérification haute vitesse, l’analyse du jitter et de l’intégrité du signal, elle permet un accès via menu de l’oscilloscope et des connexions aisées aux composants SMD.

Testwall peut fournir la Tektronix TAP2500 d’occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et un service inégalés. Contactez-nous si vous avez besoin d’un étalonnage ou d’une réparation de la Tektronix TAP2500.
