Tektronix

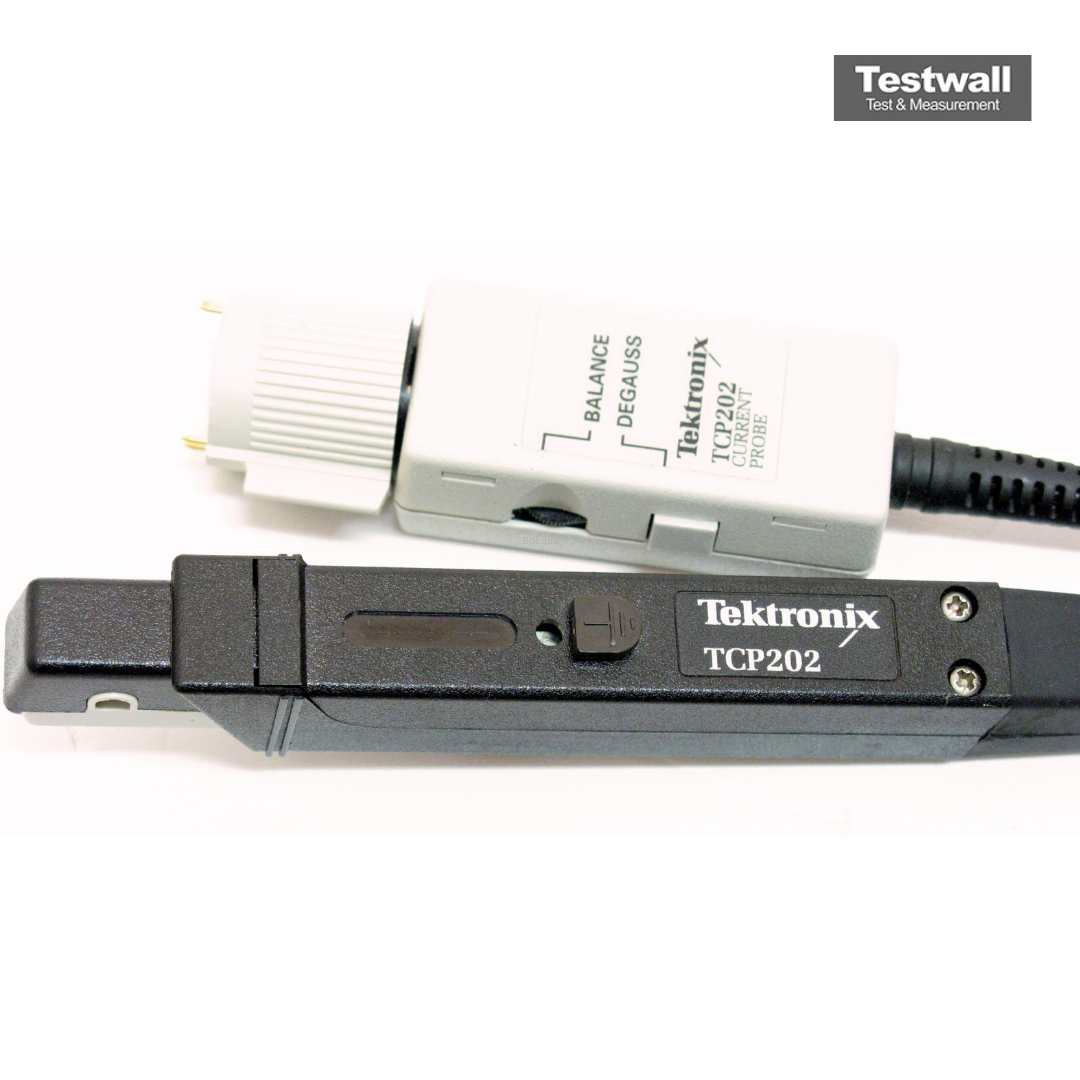

Tektronix TCP202

AC/DC Current Probe
50 MHz Bande passante
15 A / 150 A Plage de courant
500 A (≤ 10 µs) Courant de crête maximal
±2 % de la pleine échelle Précision DC
10 mA Signal détectable minimum RMS Sensibilité
1 700,00 € HT + livraison UE gratuite
Demander la fiche technique
Attribut Valeur
Bande passante 50 MHz
Plage de courant 15 A / 150 A
Courant de crête maximal 500 A (≤ 10 µs)
Précision DC ±2 % de la pleine échelle
Sensibilité 10 mA Signal détectable minimum RMS
Sensibilité de sortie 100 mV/A (plage de 15 A), 10 mV/A (plage de 150 A)
Temps de montée 7 ns
Taille maximale du conducteur 5 mm de diamètre
Température de fonctionnement 0°C à +50°C
Compatibilité Tektronix TCPA300 et TCPA400 Amplificateurs
Tektronix TCP202 Options:
  • TCP202 - 015-0672-50 - Probe Calibrator – Use with TDS510A, TDS520B, TDS520C, TDS520D, TDS540B, TDS540C, TDS540D, TDS580D, TDS654C, TDS680C, TDS684C, TDS694C, TDS724A, TDS724C, TDS724D, TDS754A, TDS754C, TDS754D, TDS784A, TDS784C, TDS784D, TDS794D for improved accuracy
  • TCP202 - 1103 - TEKPROBE Power Supply (for scopes without TEKPROBE BNC interfaces)
  • TCP202 - ADA400A - Differential Preamplifier
  • TCP202 - P5205 - High Voltage Differential Probe
  • TCP202 - P5210 - High Voltage Differential Probe
Formulaire d'étalonnage Tektronix TCP202

Formulaire de réparation Tektronix TCP202
Maximum file size: 40MB

La sonde de courant couplée en continu Tektronix TCP202 permet des mesures directes de courant continu et alternatif avec un oscilloscope TDS, avec une bande passante de 50 MHz, 15A en continu + crête CA, et 50A de crête d'impulsion. Connexion via interface TEKPROBE™ BNC et noyau divisé pour une utilisation facile.

Parfaite pour les alimentations, les entraînements moteurs et les tests de dispositifs électroniques.

Testwall peut fournir le Tektronix TCP202 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter pour l'étalonnage ou la réparation du Tektronix TCP202.
