Tektronix

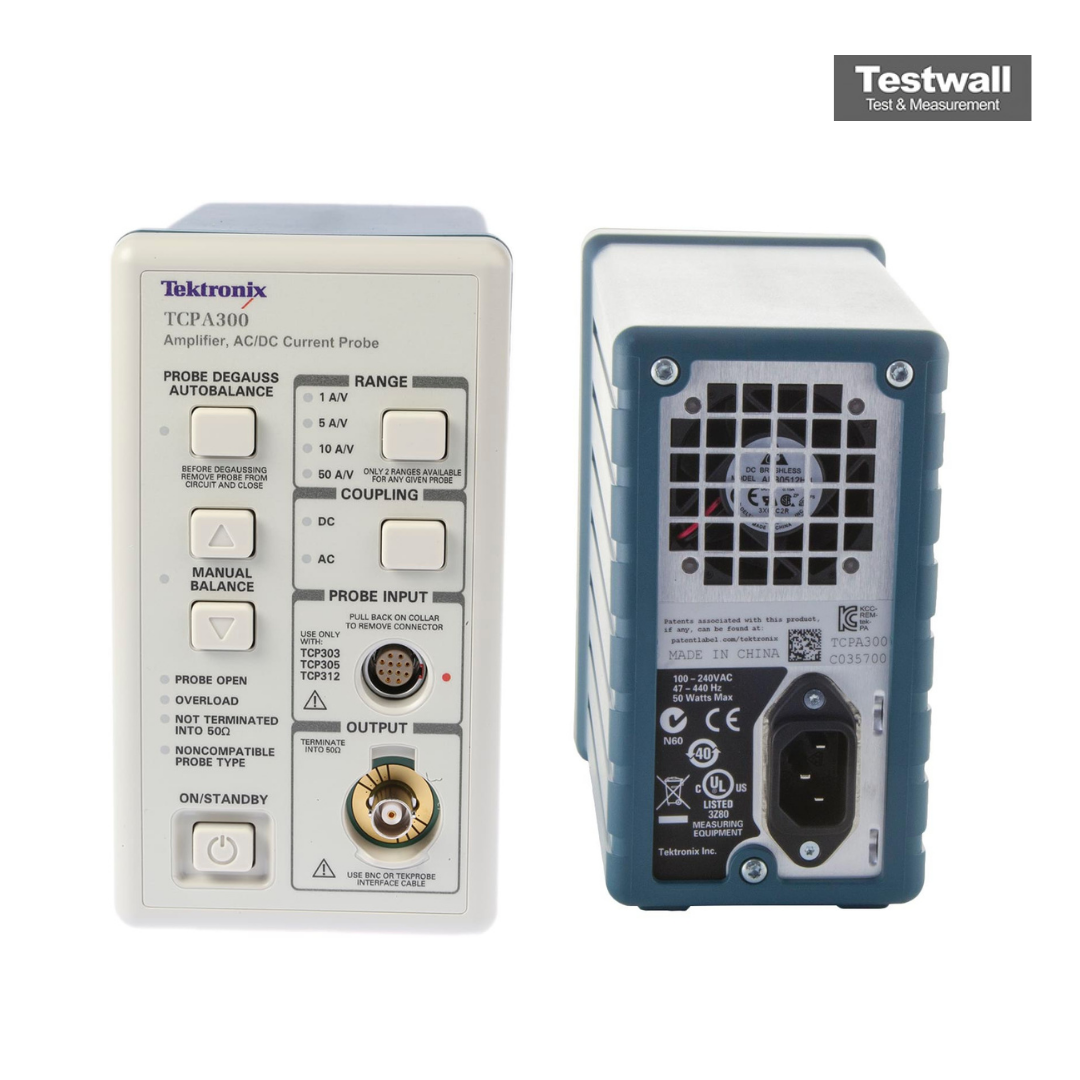

Tektronix TCPA300

Amplifier
DC à 100 MHz Bande passante
±1 A à ±30 A (AC/DC) Plage de courant
±50 A Courant de crête maximal
1 mA/div minimum Sensibilité
100 mV/A Tension de sortie
Demander la fiche technique
Attribut Valeur
Bande passante DC à 100 MHz
Plage de courant ±1 A à ±30 A (AC/DC)
Courant de crête maximal ±50 A
Sensibilité 1 mA/div minimum
Tension de sortie 100 mV/A
Puissance d'entrée 100 à 240 VCA, 50/60 Hz
Sondes compatibles TCP300, TCP303, TCP305, TCP312, TCP404XL
Connecteur de sortie BNC
Température de fonctionnement 0°C à +50°C
Dimensions (H x L x P) 88,9 mm x 215,9 mm x 317,5 mm
Tektronix TCPA300 Options:
  • TCPA300 - A1 - Euro Plug, 220 V, 50 Hz
  • TCPA300 - A2 - UK Plug, 240 V, 50 Hz
  • TCPA300 - A3 - Australian Plug, 240 V, 50 Hz
  • TCPA300 - A5 - Swiss Plug, 220 V, 50 Hz
  • TCPA300 - A6 - Japanese Plug, 100 V, 110/120 V, 60 Hz
  • TCPA300 - AC - China Plug, 50 Hz
  • TCPA300 - A99 - No Power Cord
  • TCPA300 - L5 - Japanese Manual
  • TCPA300 - C3 - Calibration Service 3 Years
  • TCPA300 - C5 - Calibration Service 5 Years
  • TCPA300 - D1 - Calibration Data Report
  • TCPA300 - D3 - Calibration Data Report 3 Years (with Option C3)
  • TCPA300 - D5 - Calibration Data Report 5 Years (with Option C5)
  • TCPA300 - R3 - Repair Service 3 Years
  • TCPA300 - R5 - Repair Service 5 Years
Formulaire d'étalonnage Tektronix TCPA300

Formulaire de réparation Tektronix TCPA300
Maximum file size: 40MB

L’amplificateur de sonde de courant Tektronix TCPA300 offre des mesures de courant CA/CC précises, de quelques milliampères à 150 A CC, selon la sonde compatible—TCP312A (30 A, 100 MHz), TCP305A (50 A, 50 MHz), ou TCP303 (150 A, 15 MHz). Il permet une analyse de courant large bande avec une grande précision et une distorsion minimale.

Idéal pour les tests à haute fréquence et haute intensité, son échelle automatique, sa faible impédance d’insertion, sa conception à noyau ouvert et son couplage CA/CC assurent des mesures efficaces sans charge sur le dispositif testé.

Testwall peut fournir le Tektronix TCPA300 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de l’étalonnage ou de la réparation du Tektronix TCPA300.
