Tektronix

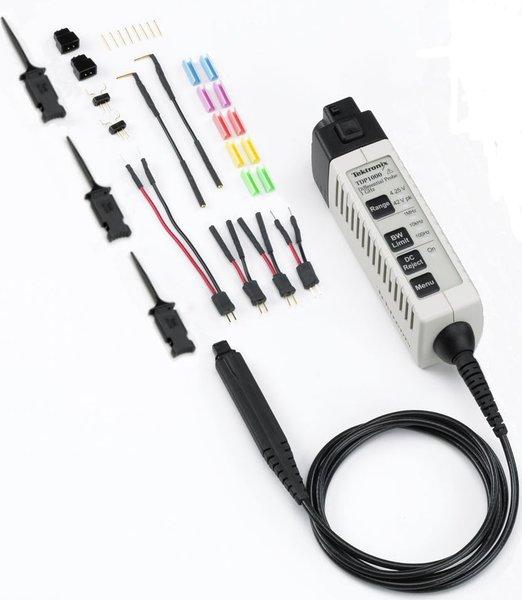

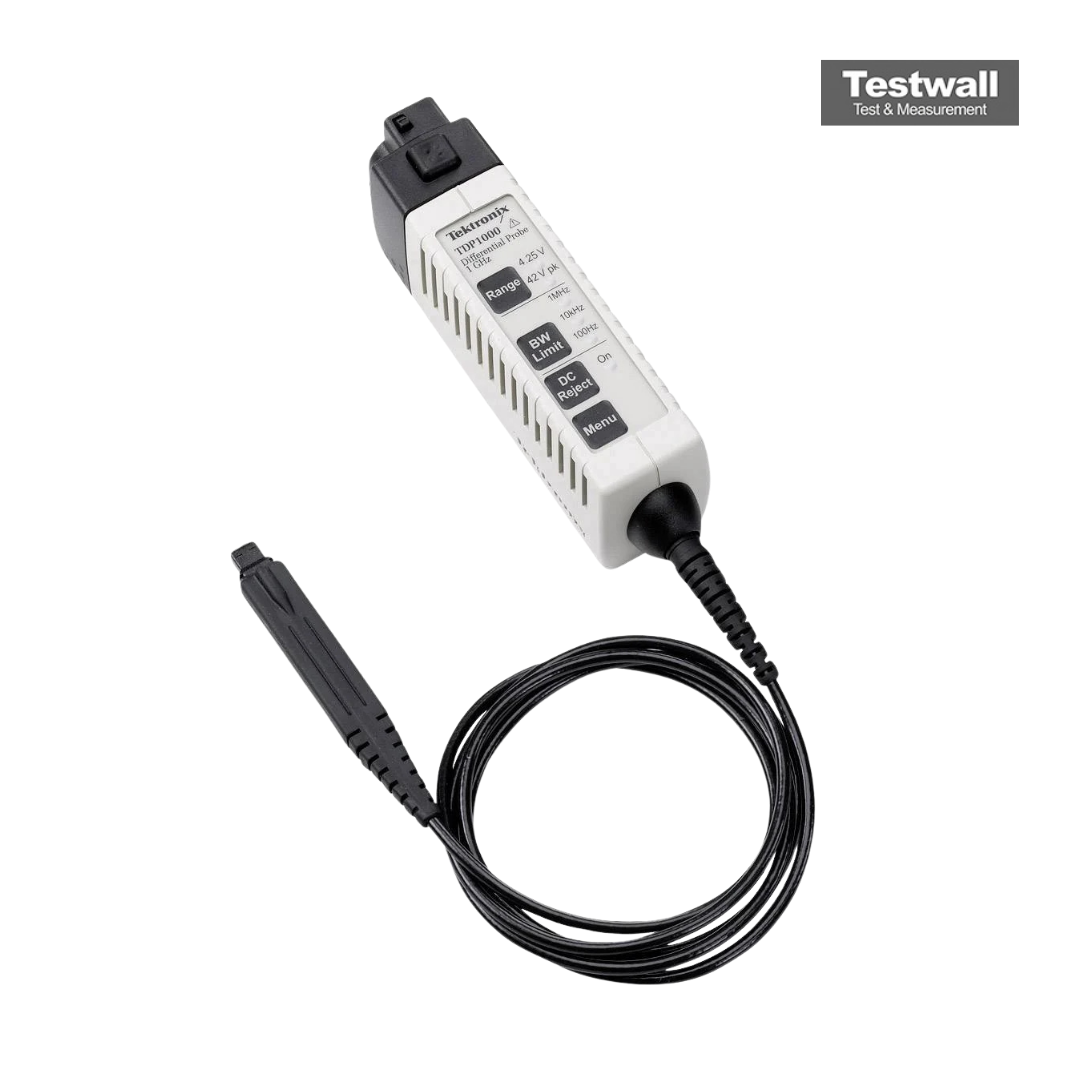

Tektronix TDP1000

High Voltage Differential Probe, 1 GHz
1 GHz Bande passante
≤350 ps Temps de montée
Sonde différentielle active Type de sonde
5X / 50X Rapport d'atténuation
1 mΩ ∥ ≤1 pF (différentiel) Impédance d'entrée
Demander la fiche technique
Attribut Valeur
Bande passante 1 GHz
Temps de montée ≤350 ps
Type de sonde Sonde différentielle active
Rapport d'atténuation 5X / 50X
Impédance d'entrée 1 mΩ ∥ ≤1 pF (différentiel)
Tension d'entrée maximale ±100 V (DC + pic AC, non destructif)
Taux de réjection du mode commun (CMRR) > 55 dB à 30 kHz ; > 50 dB à 1 MHz ; >18 dB à 250 MHz
Interface de connexion TekVPI
Longueur du câble 1,2 m
Tektronix TDP1000 Options:
  • TDP1000 - L5 - Japanese manual
  • TDP1000 - L7 - Simplified Chinese manual
  • TDP1000 - C3 - Calibration Service 3 Years
  • TDP1000 - C5 - Calibration Service 5 Years
  • TDP1000 - R3 - Repair Service 3 Years (including warranty)
  • TDP1000 - R5 - Repair Service 5 Years (including warranty)
  • TDP1000 - SILV600 - Standard warranty extended to 5 years
  • TDP1000 - SILV900 - Standard warranty extended to 5 years
  • TDP1000 - CA - A single calibration event or coverage for the designated calibration interval, whichever comes first
  • TDP1000 - R1PW - Repair service coverage, 1-year post warranty
  • TDP1000 - R2PW - Repair service coverage, 2-year post warranty
  • TDP1000 - R3DW - Repair service coverage 3 years (includes product warranty period) 3-year period starts at time of customer instrument purchase
  • TDP1000 - R5DW - Repair service coverage 5 years (includes product warranty period) 5-year period starts at time of customer instrument purchase
Formulaire d'étalonnage Tektronix TDP1000

Formulaire de réparation Tektronix TDP1000
Maximum file size: 40MB

Le Tektronix TDP1000 est une sonde différentielle haute tension de 1 GHz conçue pour une intégration directe avec les oscilloscopes à interface TekVPI™ ou TekProbe BNC. Elle offre des performances électriques remarquables, un affichage automatique des unités et une lecture directe sur l’oscilloscope. Le menu de la sonde est accessible via l’oscilloscope pour le contrôle et l’état, avec commande à distance via GPIB/USB.

Conçue pour la précision et la fiabilité, la TDP1000 comprend une fonction AutoZero, une conception robuste et une connectivité polyvalente.

Testwall peut fournir le Tektronix TDP1000 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et fiables. Contactez-nous pour la calibration ou la réparation du Tektronix TDP1000.
