Tektronix TDS2014
| Attribut | Valeur |
|---|---|
| Bande passante | 100 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 1 GS/s |
| Longueur d'enregistrement | 2 500 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 2 mV/div à 5 V/div |
| Base de temps (plage horizontale) | 5 ns/div à 50 s/div |
| Type d'affichage | Écran couleur TFT LCD 5,7 pouces |
| Interface de communication | Port USB (stockage de données), interface RS-232 |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
Tektronix TDS2014 Options:
- TDS2014 - Opt. A0 - North America power
- TDS2014 - Opt. A1 - Universal EURO power
- TDS2014 - Opt. A2 - United Kingdom power
- TDS2014 - Opt. A3 - Australia power
- TDS2014 - Opt. A5 - Switzerland power
- TDS2014 - Opt. A99 - No power cord or AC adapter
- TDS2014 - Opt. AC - China power
- TDS2014 - Opt. L0 - English user manual (071-1064-xx)
- TDS2014 - Opt. L1 - French user manual (071-1065-xx)
- TDS2014 - Opt. L2 - Italian user manual (071-1066-xx)
- TDS2014 - Opt. L3 - German user manual (071-1067-xx)
- TDS2014 - Opt. L4 - Spanish user manual (071-1068-xx)
- TDS2014 - Opt. L5 - Japanese user manual (071-1069-xx)
- TDS2014 - Opt. L6 - Portuguese user manual (071-1070-xx)
- TDS2014 - Opt. L7 - Simplified Chinese user manual (071-1071-xx)
- TDS2014 - Opt. L8 - Traditional Chinese user manual (071-1072-xx)
- TDS2014 - Opt. L9 - Korean user manual (071-1073-xx)
- TDS2014 - Opt. LR - Russian user manual (071-1074-xx)
| Model | TDS2014 |
|---|

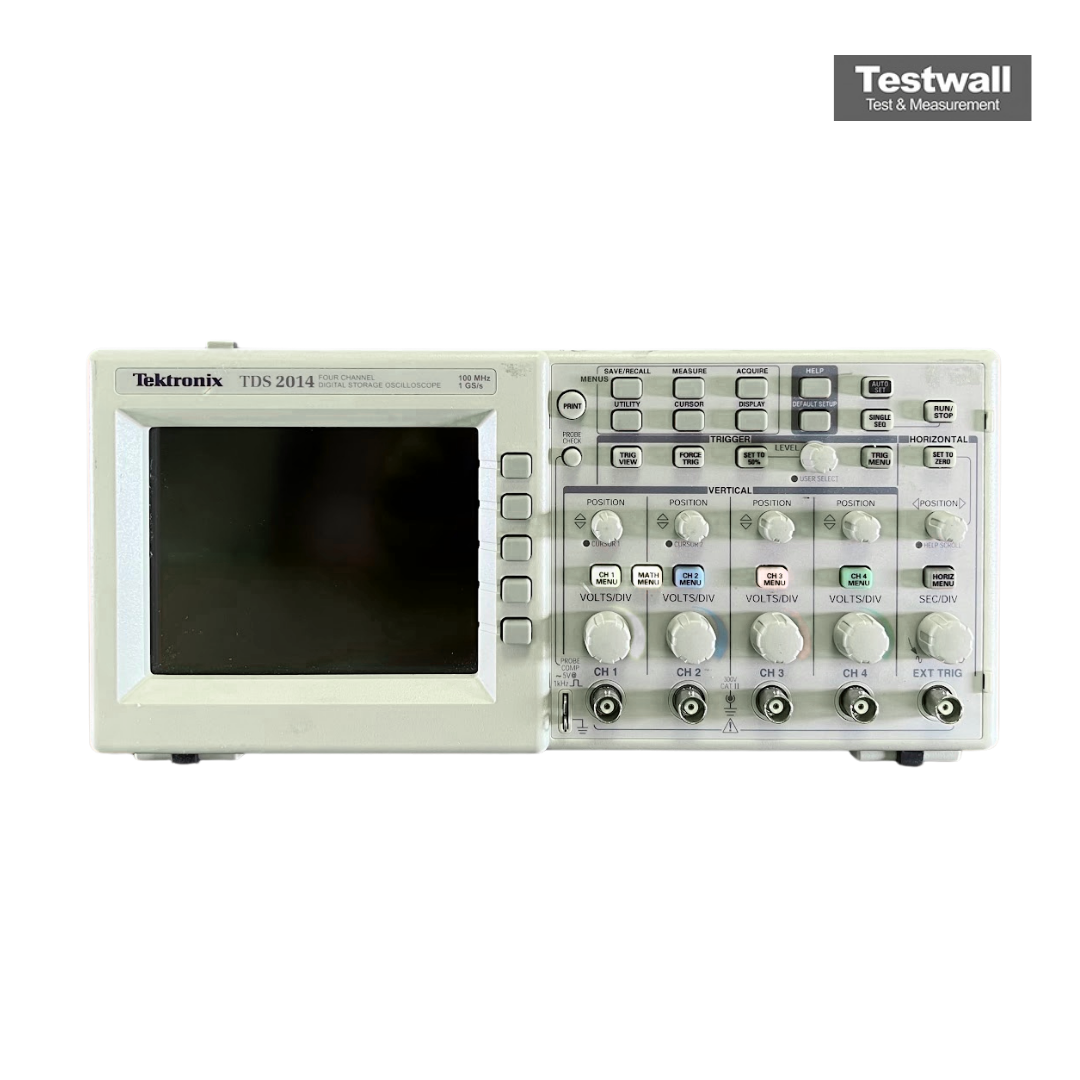

Le Tektronix TDS2014 est un oscilloscope numérique robuste à quatre canaux avec une bande passante de 100 MHz et un taux d’échantillonnage en temps réel de 1 GS/s par canal. Il permet l’acquisition simultanée sur les quatre canaux, améliorant ainsi l’analyse multisignal. L’appareil dispose de tracés en couleur, de la fonction Autoset intuitive et d’une aide contextuelle à l’écran pour des diagnostics rapides. Il propose également une analyse FFT et des opérations arithmétiques, avec plusieurs modes de déclenchement comme le front, l’impulsion et la vidéo.
Les options de connectivité incluent un port USB en façade et la prise en charge de cartes CompactFlash ou de l’interface GPIB via TDS2MEM, pour un stockage et une intégration flexibles.
Testwall peut fournir l’oscilloscope Tektronix TDS2014 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Contactez-nous directement pour toute demande de calibration ou de réparation du Tektronix TDS2014.
