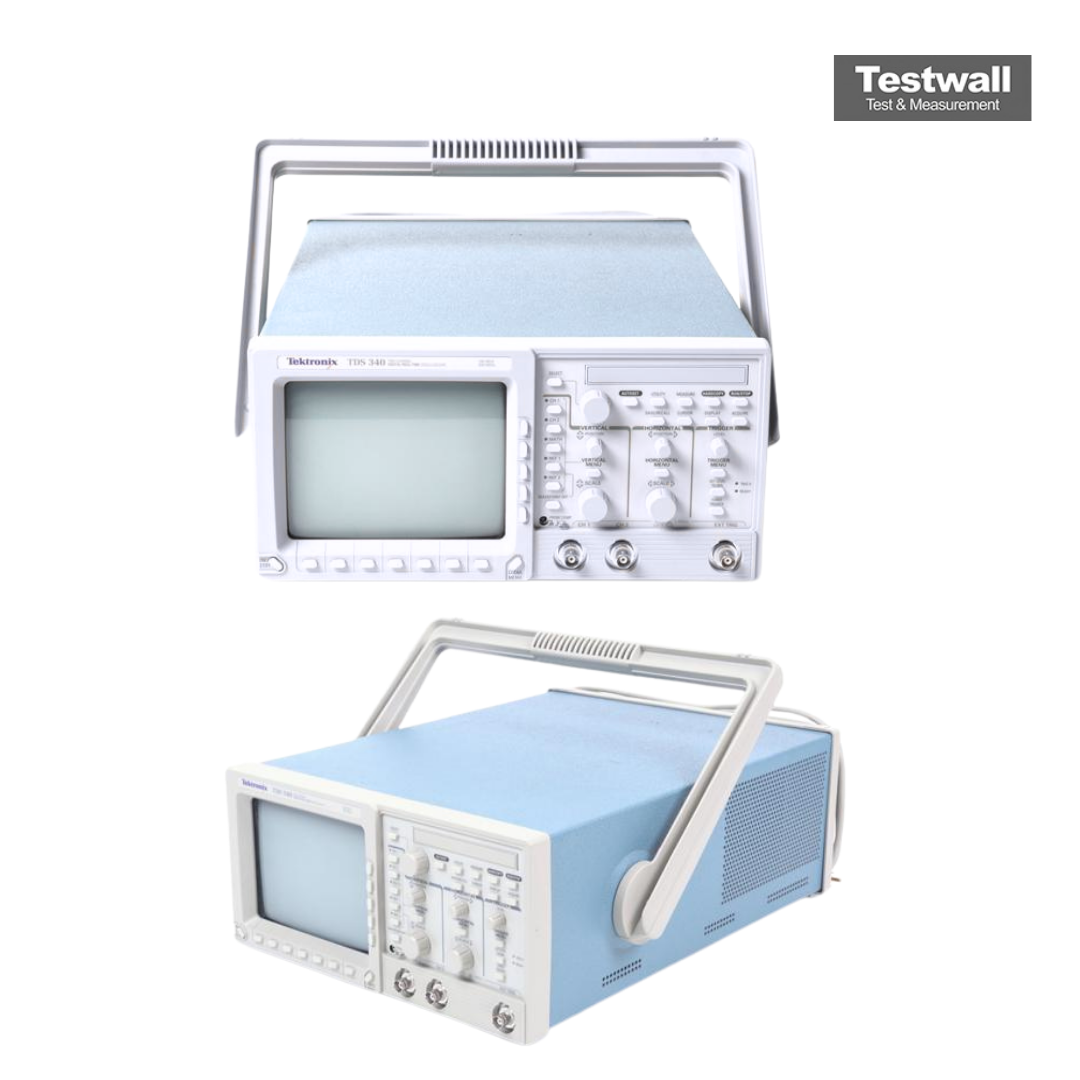

Tektronix TDS340
| Attribut | Valeur |
|---|---|
| Bande passante | 100 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 500 MS/s |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 2 mV/div à 5 V/div |
| Base de temps | 5 ns/div à 10 s/div |
| Interface d'affichage | Écran LCD rétroéclairé |
| Connectivité | Port GPIB (IEEE-488) en option, port RS-232 |
| Alimentation électrique | 100 - 240 V CA, 50/60 Hz |
Tektronix TDS340 Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS340 - 05 - Video trigger
- TDS340 - 13 - RS-232 and Centronics interfaces
- TDS340 - 1F - Built-in floppy disk drive
- TDS340 - 1M - Long record length
- TDS340 - 2F - Advanced DSP math
- TDS340 - 1R - Rack mount configuration
- TDS340 - 1K - Instrument cart
Le Tektronix TDS340 est un oscilloscope numérique à 2 canaux de 100 MHz avec un échantillonnage en temps réel de 500 MS/s, une résolution verticale de 2 mV/div à 10 V/div, et un lecteur de disquettes de 3,5 pouces. Il propose des modes d’acquisition avancés tels que Point, Vecteur, Accumulation, et Vecteur Accumulé pour une analyse fiable des signaux. L’oversampling cinq fois supérieur minimise l’aliasing pour des mesures précises.
Idéal pour la conception, le dépannage et les tests de production, le TDS340 détecte les événements transitoires avec un pic de détection de 10 ns, une analyse FFT et 21 mesures automatiques. L’option 14 ajoute GPIB, RS-232-C, une imprimante parallèle et une sortie VGA.
Testwall peut fournir l’oscilloscope Tektronix TDS340 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour la calibration ou la réparation du Tektronix TDS340.
