Tektronix

Tektronix TDS3GM

Interface Module
TDS3000 Oscilloscopes série (TDS3012, TDS3014, TDS3032, TDS3034, TDS3052, TDS3054) Modèles compatibles
GPIB/RS-232/VGA Module d'extension de communication Type de module
GPIB (IEEE 488.2), RS-232 et sortie vidéo VGA Ports d'interface
Conforme à l'IEEE 488.1 / IEEE 488.2 Norme GPIB
Jusqu'à 19 200 bauds RS-232 Débit en bauds
Attribut Valeur
Modèles compatibles TDS3000 Oscilloscopes série (TDS3012, TDS3014, TDS3032, TDS3034, TDS3052, TDS3054)
Type de module GPIB/RS-232/VGA Module d'extension de communication
Ports d'interface GPIB (IEEE 488.2), RS-232 et sortie vidéo VGA
Norme GPIB Conforme à l'IEEE 488.1 / IEEE 488.2
RS-232 Débit en bauds Jusqu'à 19 200 bauds
Résolution de sortie VGA 640 x 480 pixels (VGA standard)
Facteur de forme du module Module d'application enfichable pour la fente de module de panneau avant de la série TDS3000
Alimentation Alimenté directement par l'oscilloscope hôte via le logement du module (aucune alimentation externe requise)
Température de fonctionnement 0°C à +50°C
Température de stockage -40°C à +71°C
Formulaire d'étalonnage Tektronix TDS3GM

Formulaire de réparation Tektronix TDS3GM
Maximum file size: 40MB

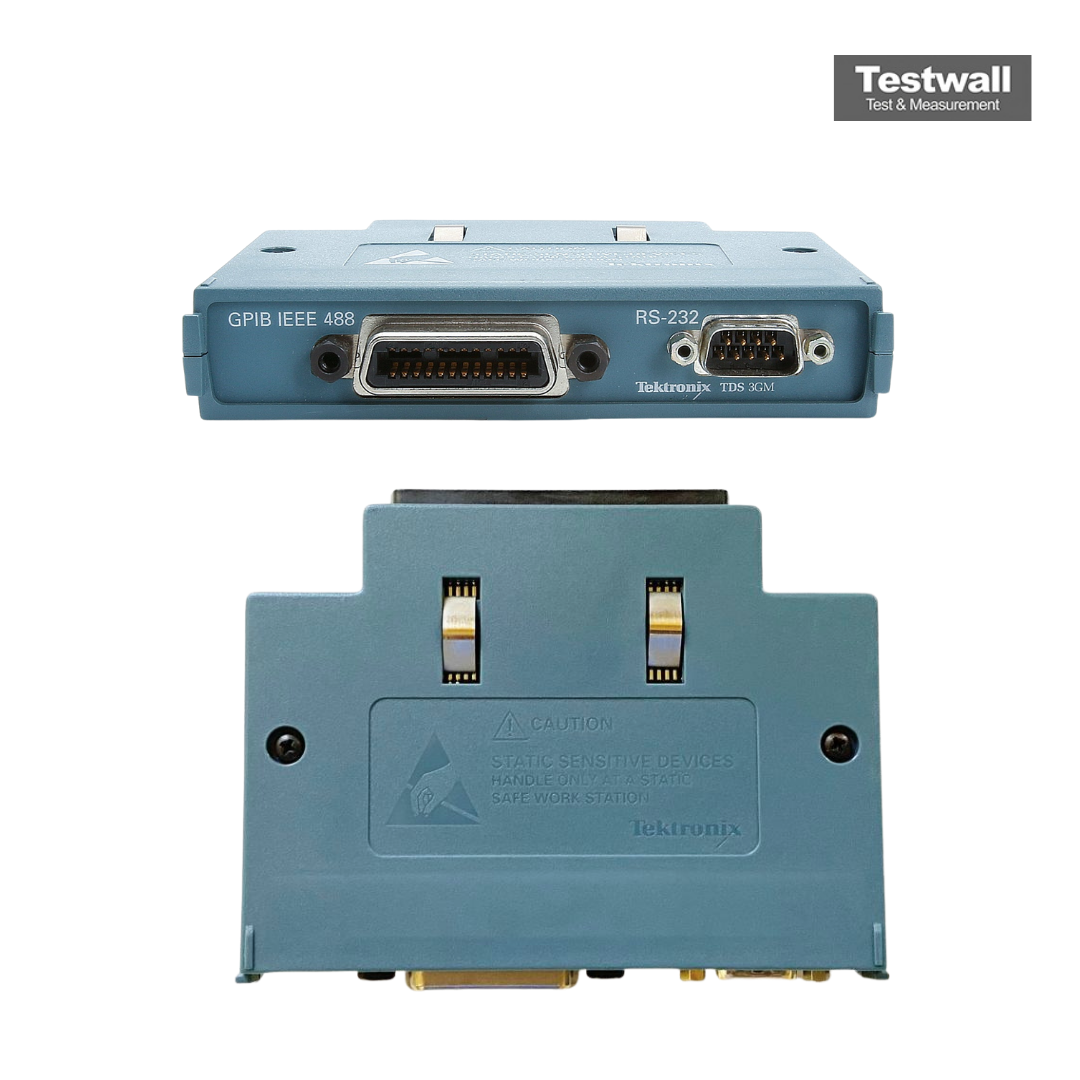

Le Tektronix TDS3GM est un module de communication GPIB/RS232 installable par l'utilisateur pour les oscilloscopes TDS3000, offrant des modes de communication complets et une programmabilité à distance. Il prend en charge l’IEEE-488.2 via GPIB et jusqu’à 38 400 bauds via RS-232-C, avec un connecteur mâle DB-9 pour une intégration simple.

Ce module permet une connectivité pratique pour l'impression et le contrôle à distance, améliorant ainsi l'utilité de vos instruments TDS3000.

Testwall peut fournir le Tektronix TDS3GM d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix TDS3GM.
