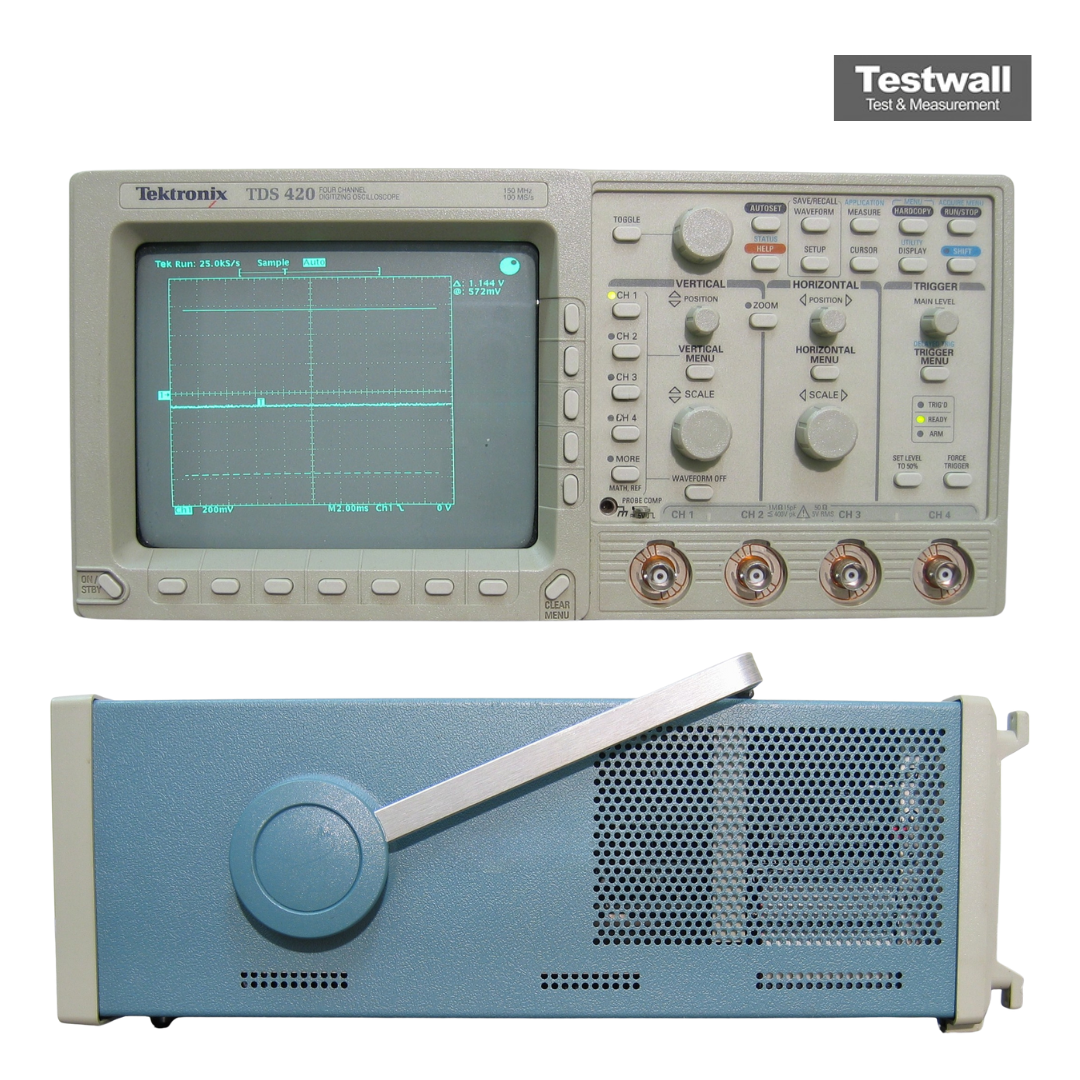

Tektronix TDS420
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies |
| Bande passante | 200 MHz |
| Taux d'échantillonnage | 100 MS/s (temps réel), 10 GS/s (temps équivalent) |
| Longueur d'enregistrement | 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 2,5 ns/div à 10 s/div |
| Interface de communication | GPIB (IEEE-488), RS-232 |
| Affichage | Écran couleur LCD |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
Tektronix TDS420 Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS420 - 05 - Video trigger
- TDS420 - 13 - RS-232 and Centronics interfaces
- TDS420 - 1F - Built-in floppy disk drive
- TDS420 - 1M - Long record length
- TDS420 - 2F - Advanced DSP math
- TDS420 - 1R - Rack mount configuration
- TDS420 - 1K - Instrument cart
Le Tektronix TDS420 est un oscilloscope numérique à 4 canaux avec une bande passante de 150 MHz et un taux d'échantillonnage de 100 MS/s, offrant une précision avec 1,5 % d'exactitude, une mémoire de 15 kpts et jusqu'à 12 bits de résolution en mode Hi-Res. Ses entrées polyvalentes prennent en charge un positionnement de ±5 divisions, avec interfaces RS-232 et Centronics intégrées. Fonctions clés : FFT Math, options vidéo, 25 mesures automatiques et détection de pics à 10 ns.
Idéal pour la conception, le dépannage et les tests de production, le TDS420 facilite l'analyse des signaux avec des tests de conformité, un appariement de gabarits et des modes de déclenchement avancés.
Testwall peut fournir le Tektronix TDS420 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de qualité. Contactez-nous pour la calibration ou la réparation du Tektronix TDS420.
