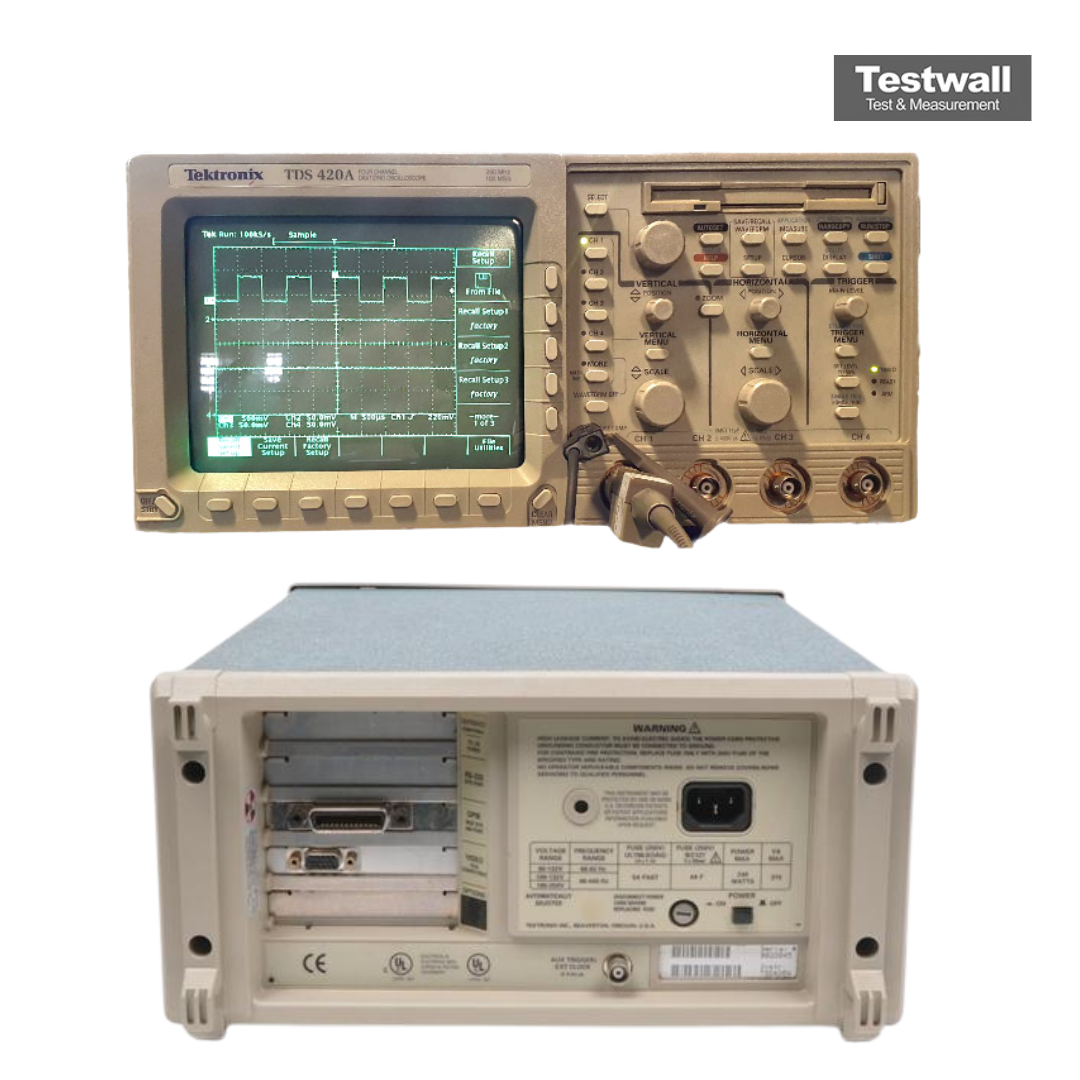

Tektronix TDS420A
| Attribut | Valeur |
|---|---|
| Nombre de voies | 4 voies analogiques |
| Bande passante | 200 MHz |
| Taux d'échantillonnage | 100 MS/s (temps réel), 25 GS/s (temps équivalent) |
| Longueur d'enregistrement | jusqu'à 15 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 2,5 ns/div à 10 s/div |
| Interface de communication | GPIB (IEEE-488), RS-232, Centronics |
| Affichage | Écran couleur LCD |
| Fonctions de mesure | Mesures automatiques, FFT, analyse mathématique des formes d'onde |
Tektronix TDS420A Options:
- TDS420A - Opt. XL - 120,000 Point Record Length; RS-232 and Centronics Hardcopy Interfaces; Extended Waveform Math: FFT; Integration, Differentiation; Front Cover and Accessories Pouch
- TDS420A - Opt. 1R - Rack Mount
- TDS420A - Opt. D1 - NIST, MIL-STD-45662A and ISO 9000 Calibration Data Report
- TDS420A - Opt. J2 - 2 year Post Warranty Repair
- TDS420A - Opt. J5 - 5 year Calibration Services, 5 years total
- TDS420A - Opt. A1 - Universal Euro 220 V, 50 Hz
- TDS420A - Opt. A2 - UK 240 V, 50 Hz
- TDS420A - Opt. A3 - Australian 240 V, 50 Hz
- TDS420A - Opt. A4 - North American 240 V, 60 Hz
- TDS420A - Opt. A5 - Switzerland 220 V, 50 Hz
- TDS420A - Opt. C3 - Three years of Calibration Services
- TDS420A - Opt. C5 - Five years of Calibration Services
- TDS420A - Opt. D3 - Test Data (requires Opt. C3)
- TDS420A - Opt. D5 - Test Data (requires Opt. C5)
- TDS420A - Opt. R5 - Repair warranty extended to cover five years
| Model | TDS420A |
|---|
Le Tektronix TDS420A est un oscilloscope numérique à 4 canaux de 200 MHz avec un taux d'échantillonnage de 100 MS/s par canal et une longueur d'enregistrement de 30K, offrant une résolution précise et une capture rapide. Il propose un mode Hi-Res jusqu'à 12 bits, 25 mesures automatiques, la compatibilité vidéo (NTSC, PAL, SECAM) et des mesures différentielles. Le lecteur de disquette 3,5" au format DOS facilite l'exportation des données.
Idéal pour la recherche électromécanique, l'électronique de puissance et la conception numérique/analogique, le TDS420A prend en charge les tests de formes d'onde, la capture d'impulsions et une interface intuitive à icônes.
Testwall peut fournir le Tektronix TDS420A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et un service fiable. Veuillez nous contacter directement si vous avez besoin d’un calibrage ou d’une réparation du Tektronix TDS420A.
