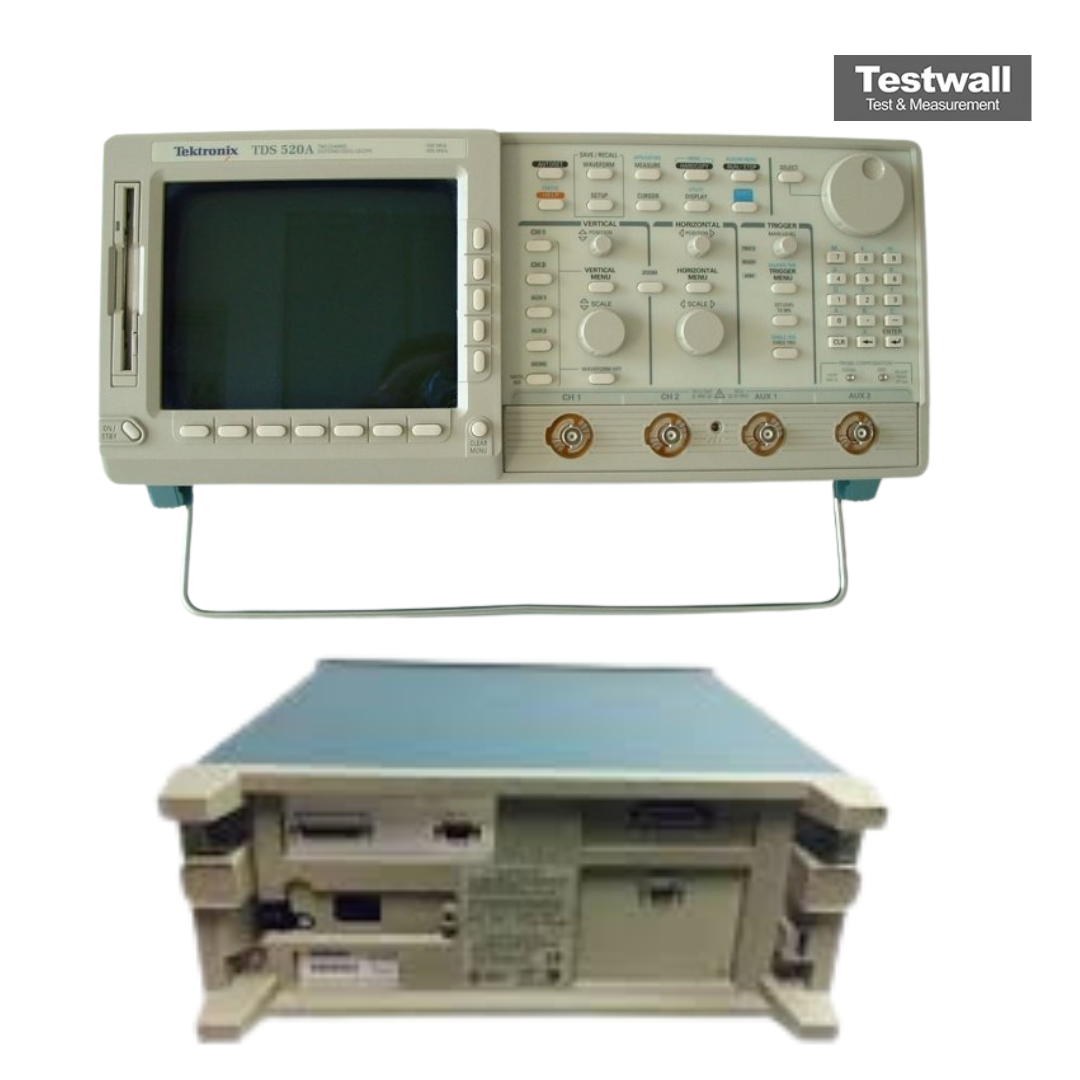

Tektronix TDS520A
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 2 voies |
| Fréquence d'échantillonnage en temps réel | 500 MS/s par voie (1 GS/s sur une voie) |
| Longueur d'enregistrement | jusqu'à 50 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps (plage) | 500 ps/div à 10 s/div |
| Interface et connectivité | GPIB (IEEE-488), port RS-232, sortie imprimante Centronics |
| Affichage | Écran couleur LCD 10,4 pouces |
| Alimentation électrique | 100 – 240 V CA, 50/60 Hz |
| Model | TDS520A |
|---|
L’oscilloscope numérique Tektronix TDS520A offre une bande passante de 500 MHz, 2 canaux et un échantillonnage à 500 MS/s, idéal pour une analyse précise des formes d’onde. Il dispose d’une mémoire de 15 kpts par canal, d’une précision verticale de 1 % et d’une résolution jusqu’à 12 bits en mode Hi‑Res. Déclenchements avancés : glitch, runt, état et motif.
Il prend en charge l’intégration, la différenciation, la FFT et 25 mesures automatiques, avec sorties GPIB, RS232C, Centronics et lecteur de disquettes 3,5″. Compatible avec une gamme étendue de sondes actives et passives.
Testwall peut fournir le Tektronix TDS520A usagé, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec fiabilité et qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’une étalonnage ou d’une réparation du Tektronix TDS520A.
