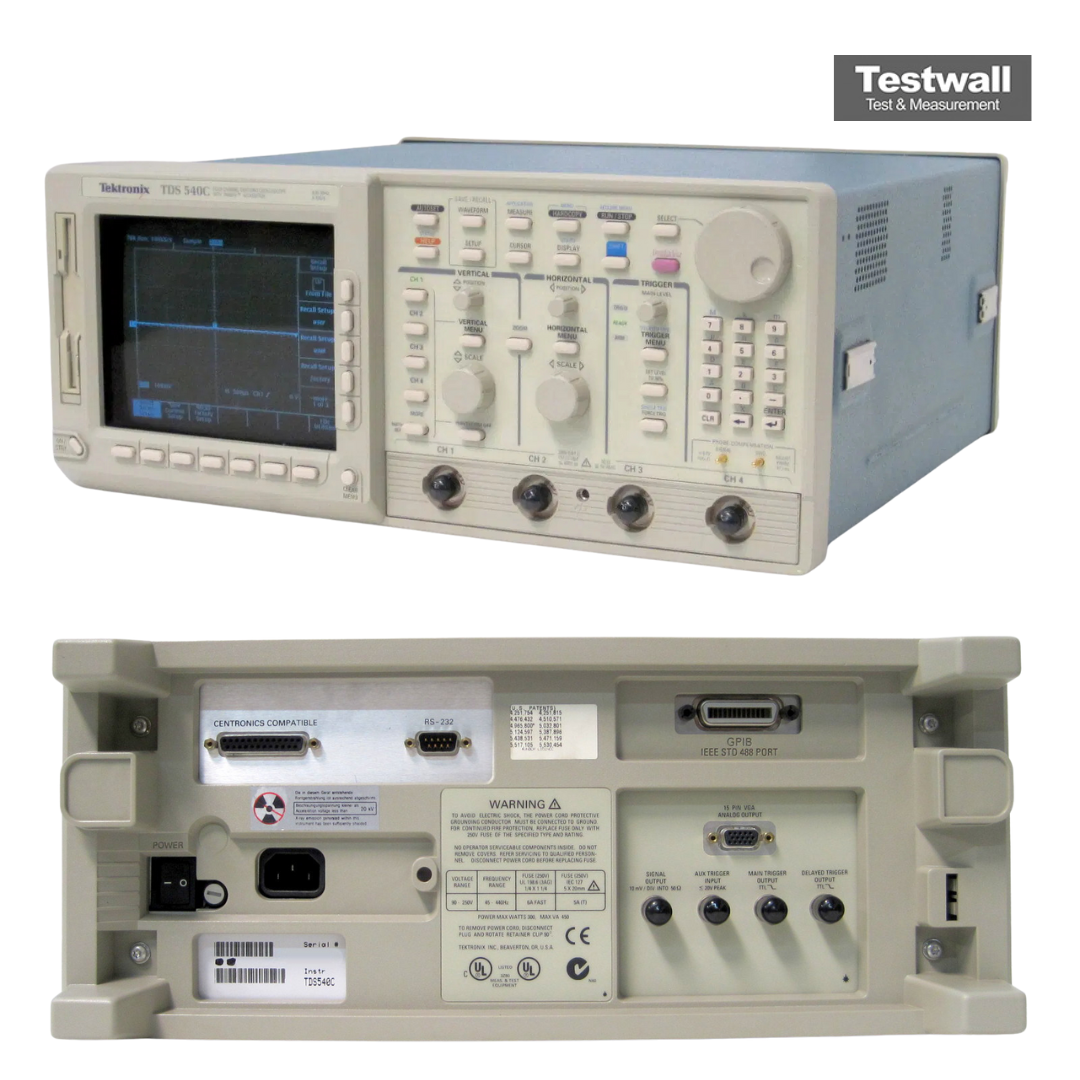

Tektronix TDS540C
| Attribut | Valeur |
|---|---|
| Bande passante | 500 MHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 1 GS/s sur 4 voies simultanées |
| Taux d'échantillonnage en temps équivalent | jusqu'à 100 GS/s |
| Longueur d'enregistrement | jusqu'à 50 000 points par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 10 V/div |
| Base de temps | 500 ps/div à 10 s/div |
| Interface | GPIB, RS-232, Centronics |
| Alimentation électrique | 100 - 240 V CA, 50/60 Hz |
Tektronix TDS540C Options:
Options available for the Tektronix TDS300 / 400 / 500 / 600 / 700 Series. Installed options vary from unit to unit – ask us for the exact configuration of the instrument you are interested in.
- TDS540C - 05 - Video trigger
- TDS540C - 13 - RS-232 and Centronics interfaces
- TDS540C - 1F - Built-in floppy disk drive
- TDS540C - 1M - Long record length
- TDS540C - 2F - Advanced DSP math
- TDS540C - 1R - Rack mount configuration
- TDS540C - 1K - Instrument cart
Le Tektronix TDS 540C est un oscilloscope numérique à quatre canaux offrant un échantillonnage de 2 GS/s, une bande passante de 1 GHz et une acquisition InstaVu dépassant 400 000 formes d’onde/sec. Il propose une précision verticale de 1 %, une résolution de 8 bits (extensible à 13 bits), un déclenchement avancé, une analyse FFT et 29 mesures automatiques. Avec sa programmabilité GPIB et ses options de stockage, il est idéal pour le diagnostic de signaux à haute vitesse.
Conçu pour la conception de communications et la R&D, le TDS 540C inclut des histogrammes, des tests de limite, une analyse SONET/SDH et Fibre Channel, et jusqu’à 8M de longueur d’enregistrement.
Testwall peut fournir le Tektronix TDS 540C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de qualité. Contactez-nous pour tout besoin de calibration ou de réparation du Tektronix TDS 540C.
