Tektronix

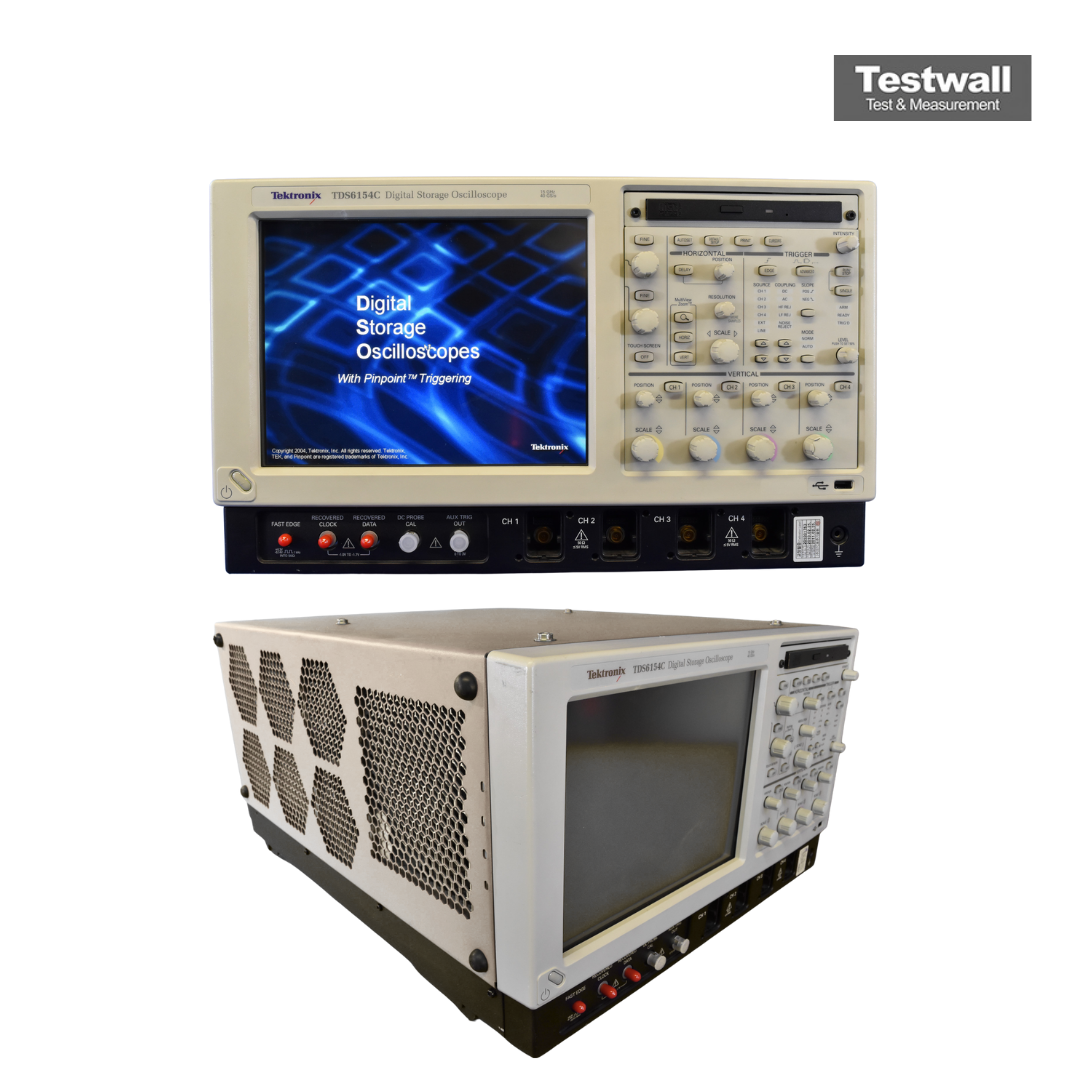

Tektronix TDS6154C
4 Channel 40GSa/s 15GHz Digital Oscilloscope
15 GHz Largeur de bande
4 voies Nombre de voies
40 GS/s Taux d'échantillonnage en temps réel
400 GS/s Taux d'échantillonnage en temps équivalent
32 Mo par voie Longueur d'enregistrement
| Attribut | Valeur |
|---|---|
| Largeur de bande | 15 GHz |
| Nombre de voies | 4 voies |
| Taux d'échantillonnage en temps réel | 40 GS/s |
| Taux d'échantillonnage en temps équivalent | 400 GS/s |
| Longueur d'enregistrement | 32 Mo par voie |
| Résolution verticale | 8 bits |
| Sensibilité verticale | 1 mV/div à 1 V/div |
| Base de temps | 10 ps/div à 10 s/div |
| Interface | USB, GPIB, Ethernet |
| Système d'exploitation | Windows XP Professionnel |
Tektronix TDS6154C Options:
- TDS6000B - Opt. A0 - North America power
- TDS6000B - Opt. A1 - Universal EURO power
- TDS6000B - Opt. A2 - United Kingdom power
- TDS6000B - Opt. A3 - Australia power
- TDS6000B - Opt. A5 - Switzerland power
- TDS6000B - Opt. A6 - Japan power
- TDS6000B - Opt. A10 - China power
- TDS6000B - Opt. A99 - No power cord or AC adapter
- TDS6000B - Opt. FHD - Front-panel 40 GB removable hard disk drive, replaces front panel CD-R/W which is moved to the back
- TDS6000B - Opt. 2M - 8 Mb samples on all channels
- TDS6000B - Opt. 3M - 16 Mb samples on all channels
- TDS6000B - Opt. 4M - 32 Mb samples on all channels
- TDS6000B - Opt. C3 - Calibration Service 3 Years
- TDS6000B - Opt. C5 - Calibration Service 5 Years
- TDS6000B - Opt. D1 - Calibration Data Report
- TDS6000B - Opt. D3 - Calibration Data Report 3 Years (requires Option C3)
- TDS6000B - Opt. D5 - Calibration Data Report 5 Years (requires Option C5)
- TDS6000B - Opt. R3 - Repair Service 3 Years
- TDS6000B - Opt. R5 - Repair Service 5 Years
- TDS6000B - Opt. 1K - K4000 Oscilloscope Cart
- TDS6000B - Opt. 1R - Rackmount Kit
- TDS6000B - CP2 - TDSCPM2 ANSI/ITU Telecom pulse compliance testing software (requires option SM)
- TDS6000B - DVD - TDSDVD Optical storage analysis
- TDS6000B - DVI - TDSDVI DVI compliance test solution
- TDS6000B - ET3 - TDSET3 Ethernet compliance test software
- TDS6000B - JT3 - TDSJIT3 Advanced jitter analysis software
- TDS6000B - J3E - TDSJIT3 Essentials
- TDS6000B - J2 - TDSDDM2 Disk drive analysis software
- TDS6000B - PW32 - TDSPWR3 Power measurement and analysis software
- TDS6000B - RTE - TDSRT-Eye Serial Data Compliance and Analysis Software
- TDS6000B - RTJ - Software Bundle of TDSJIT3 (Opt. JT3) and TDSRT-Eye (Opt. RTE)
- TDS6000B - RJS - Software Bundle of TDSJIT3 (Opt. JT3), RT-Eye (Opt. RTE), and Serial Mask testing (Opt. SM)
- TDS6000B - PCE - PCI Express Compliance Module for Opt. RTE (Requires Opt. RTE)
- TDS6000B - IBA - InfiniBand Compliance Module for Opt. RTE (Requires Opt. RTE)
- TDS6000B - SM - Serial communications mask testing (enables hardware clock recovery)
- TDS6000B - ST - Serial pattern trigger (enables hardware clock recovery)
- TDS6000B - USB - TDSUSBS USB2.0 Compliance test S/W only
- TDS6000B - P7380SMA - 8 GHz Differential Probing System
- TDS6000B - P7380 - 8 GHz Differential Probe
- TDS6000B - AFTDS - Telecom differential electrical interface adapter (for line rates <8 MB/sec; requires TCA-BNC adapter)
- TDS6000B - 119-6297-00 - Keyboard (USB interface) full-size keyboard with 4-port USB hub
- TDS6000B - 016-1942-00 - Transit Case
- TDS6000B - TCA-1MEG - TekConnect high-impedance buffer amplifier, includes P6139A passive probe
- TDS6000B - TCA-SMA - TekConnect-to-SMA Adapter
- TDS6000B - TCA-N - TekConnect-to-N Adapter
- TDS6000B - TCA-BNC - TekConnect-to-BNC Adapter
- TDS6000B - TCA75 - 4 GHz precision TekConnect 75 Ω adapter with 75 Ω BNC input connector
- TDS6000B - K4000 - Oscilloscope Cart
- TDS6000B - WSTRO - WaveStar waveform capture and documentation software
- TDS6000B - TDSUSBF - TDSUSB test fixture for use with Opt. USB
- TDS6000B - 012-0991-01 - GPIB Cable (1 m)
- TDS6000B - 012-0991-00 - GPIB Cable (2 m)
- TDS6000B - 012-1298-00 - RS-232 Cable
- TDS6000B - 012-1214-00 - Centronics Cable
| Model | TDS6154C |
|---|
Le Tektronix TDS6154C est un oscilloscope numérique à 4 canaux offrant une bande passante améliorée par DSP de 15 GHz et un taux d'échantillonnage de 40 GS/s sur deux canaux, idéal pour l'analyse des données série à haute vitesse.
Il dispose de filtres DSP sélectionnables, d'une bande passante analogique réelle de 12 GHz, d’un affichage XGA haute résolution et d’outils d’analyse complets, dont le déclenchement Pinpoint™ et le logiciel Open Choice® sous Windows XP.
Testwall peut fournir le Tektronix TDS6154C d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Tektronix TDS6154C.
